Тема 1.4.22 Классификация и конструктивные системы промышленных зданий
Задание 1: Изучите вопрос «Классификация и конструктивные системы промышленных зданий» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 174…179.
Задание А: Проклассифицируйте промышленные здания по следующим признакам
По этажности |
По назначению |
По материалу конструкций каркаса |
По огнестойкости |
|
|
|
Для I класса – не менее Для II класса – не менее Для III и IV класса –
|
Задание Б: Дополните предложения.
Высота в одноэтажном промышленном здании – это расстояние от уровня земли до _____________________________________________.
Шаг одноэтажных промышленных зданий принимается кратным ______ м и может быть _____ или ______ м.
Пролеты одноэтажных промышленных зданий более 18 м применяются кратными _______ м и могут быть _________________ м.
Задание В: Установите соответствие.
Вид здания |
Объемно-планировочное решение |
1 . |
А. Здания ячейкового типа
|
2 . |
Б. Однопролетные П- или Ш-образной формы
|
3 . |
В. Здания зального типа
|
|
Г. Многопролетные с пролетами в одном направлении
|
5 . |
Д. Многопролетные с пролетами в двух направлениях
|
Е. Однопролетные здания прямоугольной формы |
Ответ: ____________________________________________________________

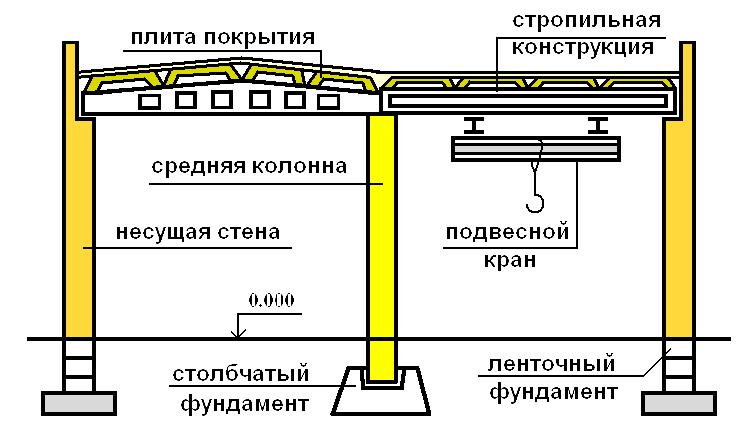

Задание Г: Определите конструктивную схему здания, заполните таблицу.
Изображение |
Конструктивная схема |
|
|
|
|
|
|

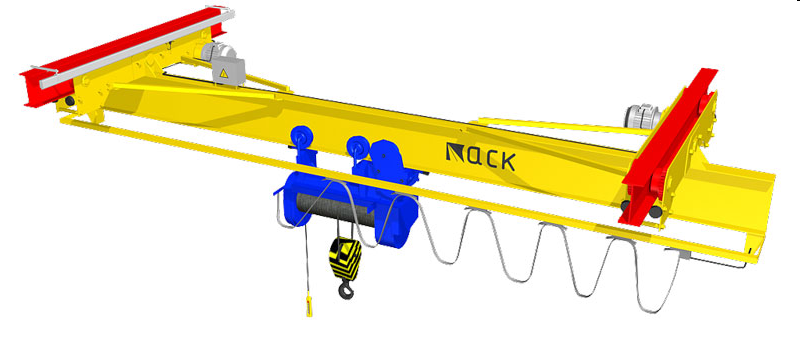

Задание Д: Установите соответствие
Изображение кранового оборудования |
Вид кранового оборудования |
1.
|
А. Настенно-консольный кран |
2.
|
Б. Конвейер |
3.
|
В. Подвесной кран
|
4 . |
Г. Консольно-поворотный колонный кран |
5.
|
Д. Мостовой кран
|
Е. Козловой кран
|
|
Ж. Полукозловой кран |
Ответ: _______________________________________________________________
