Тема 1.4.23 Фундаменты и фундаментные балки
Задание 1: Изучите вопрос «Фундаменты и фундаментные балки» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 179…184.
Задание А: Выберете правильный ответ.
Основные размеры монолитных столбчатых фундаментов кратны
А) 300 мм;
Б) 500 мм;
В) 200 мм.
Г) 400 мм.
При влажных грунтах фундаменты устанавливают на
А) щебеночную подготовку;
Б) песчаную подготовку;
В) бетонную подготовку;
Г) шлаковую подсыпку.
Фундаментная балка служит для опирания на нее
А) несущей стены;
Б) колонны;
В) самонесущей стены;
Г) плиты перекрытия.
Сечение фундаментной балки зависит от
А) высоты подколонника;
Б) толщины стены;
В) высоты фундаментной балки;
Г) длины фундаментной балки.
Во избежание деформации вследствие пучинистости грунтов снизу и с боков фундаментных балок выполняют подсыпку из
А) песка;
Б) глины;
В) гравия;
Г) бетона.
Задание Б: Расшифруйте замаркированные на рисунке элементы. Проставьте размеры. |
Рисунок |
|
|
1. 2. 3. |
Задание В: Расшифруйте замаркированные на рисунке элементы. Проставьте отметки. |
Рисунок |
|
|
1. 2. 3. 4. 5. 6. |
Задание Г: На рисунке – фундамент под стальные колонны. 1 Определите тип фундамента по конструктивной схеме. 2 Расшифруйте замаркированные на рисунке элементы. 3 Проставьте размер. |
Рисунок |
|
|
1. 2. 3. |
Тема 1.4.24 Железобетонные конструкции промышленных зданий
Задание 1: Изучите вопрос «Железобетонные конструкции промышленных зданий» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 184…189.
Задание А: Расшифруйте замаркированные на изображении элементы. |
Изображение |
|
|
1. 2. 3. 4. 5. 6. 7. 8. |
Задание Б: Напишите, что общего между колонной и изображением. |
Изображение |
|
|
Ответ: |
Задание В: Расшифруйте замаркированные на изображении элементы. Поставьте отметку и дополните предложения. |
Изображение |
|
|
1. 2. 3. 4. А. По месторасположению колонна ____________________. Б. В зависимости от кранового оборудования колонна ______________ ________________________________. В. Колонна на изображении __________ сечения |
Задание Г: Выберете правильный ответ.
Колонны сквозного сечения применяются при высоте
А) от 8,4 до 12,6 м;
Б) от 10,8 до 14,4 м;
В) от 9,6 до 15,6 м;
Г) от 10,8 до 18 м.
В зданиях с мостовыми кранами грузоподъемностью 10 тонн при шаге колонн 6 м принимается привязка крайних колонн к продольным разбивочным осям
А) «0»;
Б) «250»;
В) «500»;
Г) центральную.
Колонны торцового фахверка имеют привязку к поперечным разбивочным осям
А) «500»;
Б) «250»;
В) «0»;
Г) центральную.

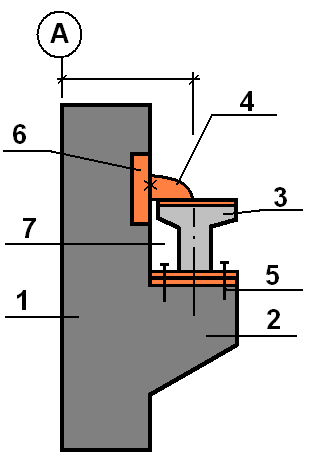

Задание Д: Расшифруйте замаркированные на изображении элементы. Поставьте размер. |
Изображение |
|
|
1. 2. 3. 4. 5. 6. 7. |
