Тема 1.4.12 Крыши
Задание 1: Изучите вопрос «Крыши» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 98…107.

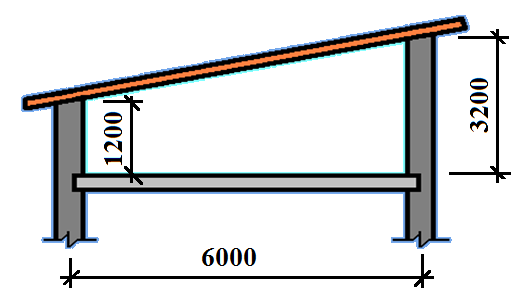

Задание А: Определите уклон крыши на рисунке |
Рисунок |
|
|
Решение: |
Задание Б: Запишите уклоны, характерные для следующих крыш
плоских |
скатных |
пологоскатных |
в % в долях в градусах |
в % в долях в градусах |
в % в долях в градусах |
Задание В: Вычертите план кровли на следующих зданиях, обозначьте элементы крыши.
|
|
Задание Г: Напишите, из каких элементов, замаркированных на рисунке под цифрами, состоит скатная крыша. |
Рисунок |
Задание Д:
Крыша на рисунке образована _____________ стропилами. |
|
1. 2. 3. 4. 5. 6. 7. 9. 10. |
Дополните
предложение.
Задание Е: Ответьте на вопрос: Что общего между висячими стропилами и рисунком. |
Рисунок |
|
|
Ответ: |
Тема 1.4.12 Крыши
Задание 2: Изучите вопрос «Крыши» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 108…113.
Задание А: Начертите конструкцию кровли из металлочерепицы. Укажите элементы. |
|
Задание Б: Выберете правильный ответ.
Несущей частью совмещенных плоских крыш является А) стропильная нога; Б) плита перекрытия; В) плита покрытия; Г) стяжка.
|
Задание Г: На рисунке распишите выноски по чердачному перекрытию и покрытию. |
|
|
Задание В: Дополните предложение.
Здание на рисунке имеет ____________ _______________ водоотвод.
|
|
|
Тема 1.4.13 Лестницы
Задание 1: Изучите вопрос «Лестницы» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 115…122.
Задание А: Заполните таблицу.
Вид лестницы |
Назначение лестницы |
Аварийная |
|
Основная |
|
Вспомогательная |
|
Пожарная |
|
Входная |
|
Задание Б: Выберите правильный ответ.
Число подъемов в одном лестничном марше должно быть не менее
А) 1
Б) 2
В) 3
Г) 5
Минимальная ширина лестничного марша составляет
А) 1 м
Б) 1,05 м
В) 1,2 м
Г) 1,5 м
Минимальная ширина лестничной площадки в жилых зданиях составляет
А) 1 м
Б) 1,05 м
В) 1,2 м
Г) 1,5 м
Задание В: Дополните предложения. |
Рисунок |
|
|
Задание Г: Установите соответствие.
Вид здания |
Способы опирания лестничной площадки |
|
А. на опорные столики |
|
Б. на ригели |
|
В. на стены лестничных клеток |
|
Г. на опорные балки |
Ответ: _______________________________________________________________
Задание Д: Начертите лестницу (эскизно) из маршей и площадок плоской конструкции без фризовых ступеней. |
Рисунок |
|
Задание Е: Изучите вопрос «Пожарные и аварийные лестницы. Лестницы-стремянки. Пандусы» и дополните предложения.
Лестницы-стремянки служат для _____________________________________.
Лестницы-стремянки могут быть _______________ или _____________ типа.
Ширина лестниц-стремянок составляет ___________ мм.
Пандусом называют ______________________________________________.
Пандусам придают уклон ____________________________.
Пандусы состоят из ______________________________ и _______________.
Пандусы могут быть в плане ________________
________________
________________ и _________________.
Пожарные лестницы не доводят до уровня земли на _____ м и имеют ширину не менее ___________ м.
При высоте здания более 30 м пожарные лестницы должны иметь ____________ __________________.
Уклон аварийных лестниц должен быть не более ________, ширина не менее _____ м, на каждом этаже предусматриваются __________________.
