3.2.3. Нейтральные криогенные продукты
К нейтральным криогенным продуктам, которые широко используются на стартовых комплексах, относятся жидкий и газообразный азот. Для работ с системами энергопитания орбитальных кораблей используется также аргон.
Жидкий азот, азот газообразный
Азот в ракетно-космической технике находит широкое применение как в жидком, так и в газообразном состоянии. В жидком виде:
- для заправки баков ракет с целью последующей его газификации на борту для наддува баков;
- как хладоагент для охлаждения других компонентов, таких как керосин, жидкий В газифицированном виде:
- для закачки ресиверных давлением до 420 кгс/см2;
- для наддува резервуаров наземных систем и баков ракет;
- как рабочее тело эжекторных установок;
- для продувок коммуникаций, баков, резервуаров, наполнительных соединений;
- для термостатирования и пожаровзрывопредупреждения, в том числе отсеков ракет, разгонных блоков, орбитальных кораблей и космических аппаратов;
- для создания безопасной среды в резервуарах, коммуникациях и баках как наземных систем, так и ракет, разгонных блоков и орбитальных кораблей.
Жидкий азот — бесцветная жидкость без запаха с температурой кипения минус 196 °С, удельной массой 0,804 кг/дм3. Свойства жидкого азота представлены в табл. 3.2.9.
Таблица 3.2.9 Свойства жидкого азота и аргона (при 0,1013 МПа и 0 °С)
Показатель |
Азот |
Аргон |
Молекулярная масса |
28 |
39,94 |
Температура фазовых переходов, К: - кипение; - плавление |
77,36 63,15 |
87,29 83,78 |
Критическая температура, К |
126,6 |
150,86 |
Критическое давление, МПа |
3,35 |
5,0 |
Плотность, кг/м3: - жидкость; - газ |
804 1,25 |
1390 1,78 |
Теплота испарения, ккал/кг |
47,1 |
39 |
Теплота плавления, ккал/кг |
6,15 |
7,05 |
Теплоемкость, ккал/кг х град: - жидкость; - газ |
0,467 0,25 |
0,239 0,125 |
Объем газа при испарении 1 л жидкости, л |
643 |
780 |
Динамическая вязкость, Н х с/м2 |
167 х 10-7 |
209x10-' |
Скорость звука в жидкости, м/с |
880 |
849 |
Производится жидкий азот из воздуха с помощью тех же воздухоразделительных установок, что и жидкий кислород. Транспортируется по железным и автомобильным дорогам в тех же цистернах, что и жидкий кислород.
Жидкий азот выпускается промышленностью по ГОСТ 9293-74 двух сортов -первого и второго, а также -- повышенной и особой чистоты. В ракетно-космической технике обычно применяется жидкий азот первого и второго сортов. Газообразный азот получают на стартовой позиции из жидкого с помощью гази-фикационных установок низкого и высокого давления, выпускаемых промышленностью.
Аргон газообразный
Аргон является нейтральным газом. Он использовался в ракетно-космической технике, в основном для продувок электрохимических генераторов систем электропитания (СЭП) орбитальных кораблей. Ввиду малого количества, необходимого для работ, его доставляют на стартовый комплекс с заводов-производителей в баллонах высокого давления, обычно под давлением 200 кгс/см2.
Выпускается аргон по ГОСТ 10157-85 марок «А», «Б», «В» с различным содержанием в нем кислорода (от 0,03 до 0,05 %) и азота (от 0,01 до 0,10 %). Регламентируется и содержание в нем влаги (до 0,03 г/м3). По особому заказу выпускается аргон высокой чистоты (спектрально чистый), в котором кислород отсутствует, а содержание азота допускается не более 0,03 %.
Свойства жидкого аргона приведены в табл. 3.2.9.
3.3. Основные виды оборудования в составе криогенных средств
3.3.1. Криогенные резервуары
Для накопления, хранения и выдачи криогенной жидкости в составе заправочных систем служат криогенные резервуары. Резервуары с входящими в них трубопроводами и арматурой (обычно называемые «обвязкой») объединяются в хранилище заправочной системы. В зависимости от назначения, размеров и видов хранимого продукта криогенные резервуары отличаются друг от друга конструктивными особенностями и используемым материалом. Форма резервуаров для той или иной системы выбирается с учетом требуемого объема, удобства изготовления, перевозки и монтажа, эксплуатационных особенностей, а также требований к защите от внешних температурных воздействий.
Хранилище в целом и его составные элементы являются частью пневмогидравлической схемы заправки и должны обеспечивать выполнение технологических операций, быть удобными в эксплуатации и увязаны со строительной частью (сооружения, фундаменты, навесы и т.д.).

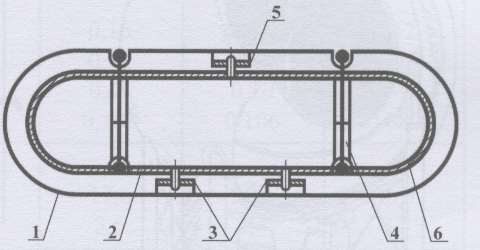

Рис.3.3.1. Конструктивная схема
криогенного резервуара:
/ — кожух; 2 — тепловая изоляция;
3,5 — дисковые опоры; 4 — подвески;
6 — внутренний сосуд
С точки зрения минимальных теплопритоков, для больших объемов хранимой жидкости предпочтение должно быть отдано сферической форме сосуда, так как отношение площади поверхности к объему сосуда (S/V) в нем минимальны. Для меньших объемов хранимого продукта широко применяются цилиндрические вертикальные и горизонтальные резервуары заводского изготовления, хотя отношение SIVy них больше, чем у шаровых. Максимальный объем перевозимых авто- и железнодорожным транспортом емкостей — 225 м3 при диаметре 3 м. Современные емкости состоят из внутреннего сосуда, где хранится криогенный продукт, и внешнего сосуда, выполняющего роль кожуха. Внутренний сосуд выполняется из стойкого к продукту материала — легированной стали или алюминия, внешний — из углеродистой стали и алюминия. Конструктивная схема криогенного резервуара во многом определяется схемой крепления внутреннего сосуда относительно кожуха, что осуществляется с помощью подвесок и опор. Во всех конструкциях пространство между сосудом и кожухом заполняют теплоизоляцией (в зависимости от назначения сосуда и традиций заводов-изготовителей, либо экранами из фольги, либо порошком) и вакуумируют.

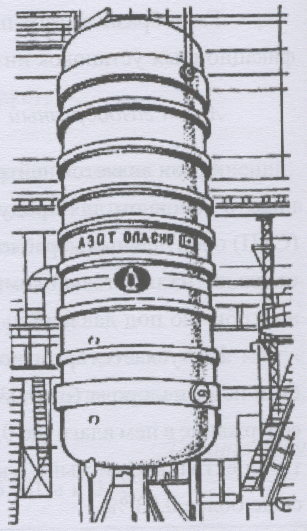

Рис.3.3.2. Вертикальный
криогенный резервуар
РЦВ-63/5
Учитывая, что между кожухом и внутренним сосудом создается вакуум, кожух должен быть рассчитан на устойчивость против сжатия под воздействием атмосферного давления.
Для уменьшения «плескания» жидкости во внутреннем сосуде имеются продольные и поперечные волнорезы. Для доступа в сосуд в крупных резервуарах устраивают люки.

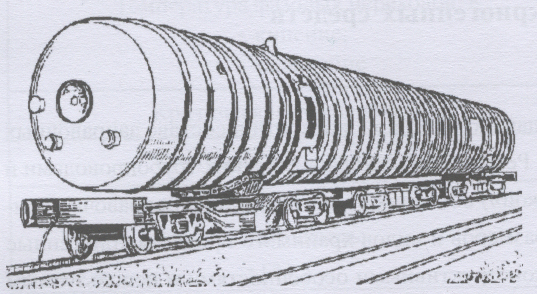

Рис.3.3.3. Транспортабельный горизонтальный криогенный резервуар РЦГ-225/5

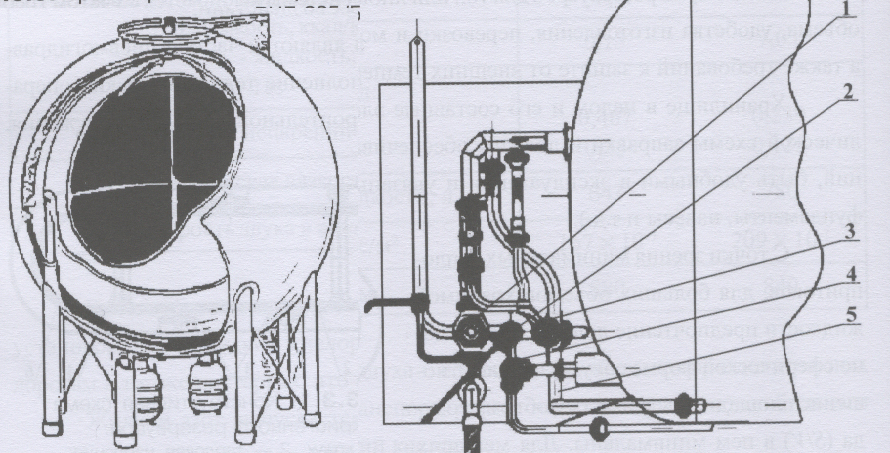

Рис.3.3.4. Криогенный резервуар PC-1400/5 Рис.3.3.5. Блочная обвязка арматурой
резервуара вместимостью 30 м3:
/ — вентиль ДУ100; 2 — вентиль Ду20; 3 — вентиль Ду50;
4 — вентиль Ду40; 5 — трубопроводная обвязка
Резервуары заполняются жидкостью при помощи трубы, вводимой в сосуд сверху и достигающей его низа. Их удается заполнять на 85-95 % от объема. Для вьщачи продукта вытеснением служит испаритель-змеевик, работающий от тепла внешней среды и размещенный так, что жидкость в него поступает самотеком под давлением столба жидкости через специальный вентиль. Во избежание необходимости опорожнения резервуара при появлении течи, в крупных резервуарах все трубы, как правило, выводят через верх емкости.
На рис. 3.3.2, 3.3.3 и 3.3.4 показаны общие виды трех резервуаров для криогенных жидкостей, на рис. 3.3.5 показана блочная обвязка арматурой резервуара объемом 30 м3.
В настоящее время промышленностью накоплен значительный опыт проектирования и изготовления высокоэффективных резервуаров для криогенных жидкостей.
Резервуары унифицированы, созданы их ряды. При проектировании криогенных систем резервуары выбираются, как правило, из числа унифицированных рядов по исходным данным на систему. В этом случае прочностные и тепловые расчеты не проводятся. При сдаче системы на объекте резервуары проверяют на соответствие требованиям Гос-гортехнадзора.
Ниже приводится номенклатура криогенных резервуаров, разработанных ОАО «Криогенмаш».
Таблица 3.3.1 Горизонтальные цилиндрические резервуары (ОАО «Криогемаш»)
Показатель |
РЦГ50/0,5-1 |
РЦГ 100/0,5-1 |
РЦГ150/0,5-1 |
РЦГ 250/0,5-1 |
Вместимость, м3 |
55 |
112 |
155 |
245 |
Рабочее давление, МПа (кгс/см2) |
0,5 (5) |
0,5 (5) |
0,5 (5) |
0,6(6) |
Масса хранимого продукта, кг: - азот; - кислород; - аргон; -СПГ* |
42200 59300 72800 20500 |
85900 120800 148200 41800 |
129000 181200 122300 57800 |
187800 264300 91400 |
Тип изоляции |
экранно-вакуумная |
|||
Потери продукта от испарения, % в сутки: - азот; - кислород; - аргон; -СПГ* |
0,21 0,13 0,12 0,142 |
0,15 0,10 0,11 0,109 |
0,14 0,09 0,10 0,106 |
0,12 0,08 0,087 |
Габаритные размеры, м: - длина; - диаметр |
9,4 3,6 |
17,6 3,6 |
26,4 3,6 |
36,3 37 |
Масса порожнего резервуара, т |
21 |
38 |
57 |
70 |
* Примечание. Данные по СПГ получены пересчетом. |
Вертикальные цилиндрические резервуары (ОАО «Криогенмаш»)
Показатель |
РЦВ-10/1,6 |
РЦВ-25/1,6-2 |
РЦВ-63/0,5-2 |
Вместимость, м3 |
10,1 |
25,4 |
66,3 |
Рабочее давление, МПа (кгс/см2) |
1,6(16) |
1,6(16) |
0,5 (5) |
Масса хранимого продукта, кг: - азот; - кислород; - аргон; -СПГ* |
7750 11900 12700 4030 |
19500 27400 3200 9800 |
50800 71500 83500 2456 |
Тип изоляции |
экранно-вакуумная |
||
Потери продукта от испарения, % в сутки: - азот; - кислород; - аргон; -СПГ* |
0,21 0,13 0,12 0,142 |
0,15 0,10 0,11 0,109 |
0,14 0,09 0,10 0,106 |
Габаритные размеры, м: - диаметр; - высота |
3,15 3,04 |
3,15 7,6 |
3,68 12,2 |
Масса порожнего резервуара, т |
4,7 |
11,8 |
22 |
* Примечание. Данные по СШ получены пересчетом. |
