3.7.5. Тепловые мосты
Внутренние корпуса криогенных емкостей, арматура и другие составляющие криогенных систем имеют силовые элементы, с помощью которых они соединяются с наружным кожухом, находящимся при температуре окружающей среды. Эти элементы пересекают изоляционное пространство, и они получили название «тепловых мостов». По ним тепло передается от наружной оболочки к холодным внутренним частям. При применении высокоэффективной теплоизоляции потери по тепловым мостам достигают 50 % от общего теплопритока, естественно необходимо стремиться к их минимизации.
Уменьшение теплопритоков можно обеспечить за счет выбора материалов с минимальным отношением теплопереноса к допускаемому напряжению (А/5) и создания конструкции, которая допускала бы минимальный тепловой поток при достаточной ее прочности. К тепловым мостам относят подвески, опоры, трубопроводы.
Подвески сосудов для сжиженных газов выполняют в виде стержней, тросов и цепей. Они крепятся к кожуху и внутреннему сосуду шарнирно и работают на растяжение. Уменьшение теплопроводности можно обеспечить, если использовать подвески из текстолита или стекловолокнита (в 5-10 раз), а также технологическими приемами упрочнения материала. Подвески для уменьшения теплопроводности делают, по возможности, более длинными, иногда стержни заключают в трубу с вакуумом. В некоторых конструкциях сосудов в качестве сжиженных газов для подвесок используют цепи, имеющие контактное сопротивление в звеньях.
В транспортных сосудах наряду с подвесками применяют опоры, работающие на сжатие.

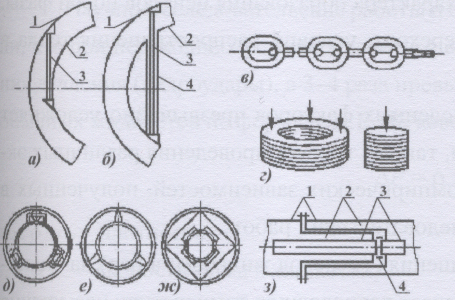

Рис.3.7.1. Элементы тепловых мостов, обеспечивающие малые теплопритоки: а — вертикальная подвеска; б — удлиненная подвеска (1 — наружный кожух; 2 — внутренний сосуд; 3 — подвеска; 4 — труба);
в — элемент цепной подвески;
г — многослойные опоры из пластин;
д,е, ж — варианты опор холодного
трубопровода внутри кожуха;
з — разъемное штыковое соединение
трубопроводов {1 — наружная труба;
2 — изоляционное пространство;
3 — внутренняя труба; 4 — уплотнение)

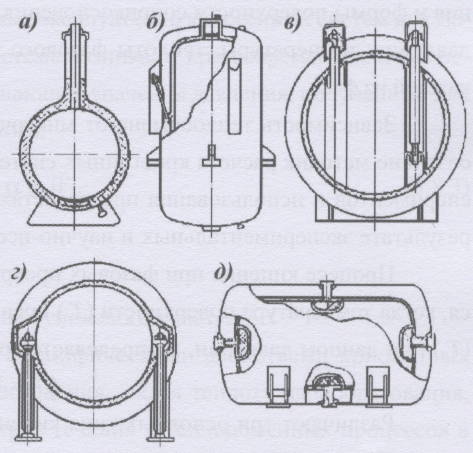

Рис.3.7.2. Конструктивные схемы
криогенных резервуаров:
а — крепление внутреннего сосуда
на центральной горловине;
б, в — крепление на подвесках;
г — крепление на опорах;
д — крепление на пластиковых опорах
Это позволяет сравнительно просто закрепить сосуд в кожухе, надежно исключив возможность его перемещения при транспортировке. Опоры выполняют из неметаллических материалов (в основном текстолит), и они имеют меньшую длину и большее сечение. Иногда применяют многослойные опоры из тонких стальных пластин с увеличенным контактным сопротивлением. Большое контактное сопротивление достигается увеличением числа пластин, а также установкой сетчатых прокладок из полиморфов и стеклопластов.
Тепло между соприкасающимися поверхностями переносится за счет проводимости по твердому телу в местах контакта и проводимости газовой прослойки, которой можно пренебречь из-за ее малости. Трубы, по которым подводятся и отводятся потоки компонента топлива, а также импульсные трубки для соединения с приборами и др., также являются тепловыми мостами. Методики расчетов тепловых мостов имеются в многочисленной литературе [2, 3, 4, 6, 14].
На рис. 3.7.1 представлены типовые элементы тепловых мостов, а на рис. 3.7.2 — конструктивные схемы криогенных резервуаров с различными креплениями внутреннего сосуда.
