3.8.4. Гидравлические удары
Гидравлическим ударом называется комплекс явлений, происходящих при резком изменении скорости движения жидкости, вследствии чего в жидкости возникает колебательный процесс, сопровождающийся поочередными резкими то повышением, то понижением давления в короткий промежуток времени. При гидроударе для каждой жидкости имеет место своя сжимаемость. Для криогенной жидкости, ввиду наличия зон с паровой фазой и других особенностей, гидроудар сказывается особенно остро.
Физически процесс гидроудара можно представить так: если перекрыть движение жидкости, то кинетическая энергия движения перейдет в работу деформации жидкости и стенки труоы с преградой. На заторможенные частицы жидкости наоегают и останавливаются последующие. Возникают сложные колебательные движения, возможны резонансные явления, при этом выделяется тепло, что делает жидкость более сжимаемой.
Рис.3.8.8. Разрушение системы заправки «Сатурн - 5»
В криогенных системах указанные явления усугубляются специфическими свойствами продукта. Эти явления связаны с различными формами образования паровой фазы и ее поведением на переходных режимах работы системы, наличием паровых полостей в тупиковых отводах и застойных зонах при транспортировании недогретой жидкости, где местная скорость недостаточна. Гидродинамические и теплообменные процессы при образовании и заполнении паровых полостей зависят от температуры жидкости, пара и стенок конструкции, от размеров паровых полостей. Давление, возникающее при гидроударе, существенно (в несколько раз) превыша-. ет рабочие давления, что может привести к серьезным последствиям, вплоть до разрушения системы. Далее, из-за потерь энергии вследствие трения и ее рассеивания, колебания постепенно затухают.
Гидроудары в криогенных системах приводили к серьезным негативным последствиям. Так, произошла серьезная авария, вызванная гидроударом, при эксплуатации системы заправки жидким кислородом американской ракеты «Сатурн - 5» . Во время открытия

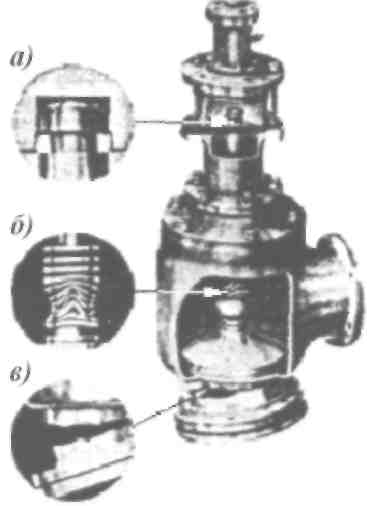

Рис.3.8.9. Разрушение пневмоклапана под действием
гидроудара при открытии: а — вырыв заплечников поршня;
б — разрушение корпуса;
s — деформация сильфона
пневмоклапана dv = 320 мм, установленного на выходе из сферического резервуара системы, произошло разрушение магистрали заправки (рис. 3.8.8). Анализ показал, что перед затвором образовалась паровая полость длинной 7,5 м. При открытии затвора газ был сброшен, и столб жидкости начал интенсивно разгоняться под действием давления газа при малом сопротивлении части магистрали, заполненной жидкостью. К моменту подхода жидкости к затвору, последний был открыт лишь на 20 %, что вызвало интенсивное торможение потока. Под действием потока жидкости диск затвора, имеющий эксцентриситет оси, повернулся и перекрыл сечение полностью. Возникшее при этом давление в несколько раз превысило допустимое, что и привело к аварии.
В нашей стране с целью исключения разрушений криогенных систем были проведены серьезные научно-исследовательские и экспериментальные
работы, которые позволили выявить причины этих явлений и выдать рекомендации по снижению гидроударов в реальных криогенных системах [3,4].
Рис.3.8.10. Характер разрушения сильфонов
В первом приближении при рассмотрении вопроса гидроударов в криогенных системах можно ограничиться рассмотрением следующих процессов: неустановившиеся процессы, возникшие в тупиковых отводах; процессы, возникающие при закрытии клапана, и процессы, возникающие при открытии клапана.
На магистралях системы всегда вынужденно имеются участки трубопроводов, которые в определенный период становятся тупиковыми. Учитывая неизбежные теплопритоки, избежать наличия паровой полости здесь практически не удается. При переходных режимах в системе возрастает давление, происходит интенсивное заполнение паровых полостей, усиливаются тепло-массообменные процессы на границе раздела фаз. Все это приводит к возникновению гидроудара, амплитуда которого может быть на порядок больше, чем первоначальное возмущение. Схема тупикового отвода с клапаном показана на рис. 3.8.11.
Рис.3.8.11. Схема
вертикального тупикового отвода
с клапаном
Процессы, возникающие в тупиковых отводах, детально анализировались рядом ученых [4]. Показано, что неустановившиеся процессы, возникающие при заполнении тупиковых отводов, носят сложный характер, не поддаются простому расчету и зависят от целого ряда факторов. Они связаны с первоначальным импульсом возмущения, разгоном и последующим торможением потока жидкости, а также сжатием пара, который в результате тепло- и массообменных процессов на границе раздела фаз сложным образом взаимодействует с жидкостью. Развитая и высокотурбулентная поверхность раздела фаз, большая степень недогрева жидкости до равновесной температуры, а также малая теплота конденсации могут привести к интенсивной конденсации пара и, следовательно, к реализации гидроудара с близким к предельной амплитуде давлением.
Экспериментально показано, что тупиковые отводы малой протяженности (5 - 1 калибров), опущенные вертикально вниз или наклоненные под достаточно острым углом к вертикали, под действием силы тяжести заполняются жидкостью, поэтому величина гидроудара здесь либо минимальна, либо отсутствует вовсе. Это обстоятельство необходимо учитывать при проектировании заправочных систем.
Интенсивные динамические нагрузки, то есть вторичные гидроудары, в тупиковых отводах имеют место, если время действия импульса первоначального возмущения достаточно для заполнения жидкостью паровой фазы и для пробега акустической волной тупикового отвода. Выражение, позволяющие оценить соотношение длин магистрали, Lмаг, и отвода, Lотв, при котором реализуется вторичный гидроудар максимальной величины, определяется формулой:
где ∆Р — величина первичного гидроудара; а — скорость звука в жидкости; W — скорость при минимальном прогреве продукта; р — давление в системе;
ξ — приведенное сопротивление отвода, учитывающие сопротивление входа и усредненное значение распределенного сопротивления:
где λж и λг — коэффициенты теплопроводности соответственно жидкости и газа.
В табл. 3.8.1 приведены значения гидроудара в основной магистрали и в тупиковом отводе, которые можно использовать как ориентировочные при проектировании [4].
Сила гидроудара в основной магистрали и в тупиковом отводе
Наименование компонента |
Скорость звука в жидкости, м/с |
Скорость при минимальном прогреве продукта, м/с |
Гидроудар при мгновенном закрытии клапана, МПа |
Максимальный гидроудар в тупиковом отводе, МПа |
Азот, N2 |
880 |
2,2 |
1,55 |
35,2 |
Водород, Н2 |
1190 |
5 |
0,42 |
7,5 |
Кислород, Ог |
913 |
2 |
2,10 |
51,2 |
Перекрытие проходного сечения магистрали запорно-регулирующей арматурой происходит в заправочных системах, в основном, на стационарном режиме транспортирования однофазной криогенной жидкости. Торможение потока определяется законом перекрытия проходного сечения и временем пробега акустической волной двойной длины магистрали от источника подачи до запорного устройства. Здесь применимы расчетные модели определения гидроудара для высококипящих жидкостей.
В рассматриваемых системах заправки протяженность магистрали до клапана обычно большая (блок клапанов находится непосредственно у ракеты), и время перекрытия проходного сечения определяется по формуле:
Изменения в законе перекрытия проходного сечения не оказывают существенного влияния на амплитуду гидроудара, изменяя только импульс давления j = Рτ. Для магистралей средней протяженности, иногда встречающихся в заправочных системах, закон перекрытия сечения для смягчения гидроудара является определяющим. В этом случае необходимо уделять особое внимание потокоуправляемости арматуры. Показано, что наиболее эффективным является установка клапана таким образом, чтобы в процессе перекрытия проходного сечения тарель клапана двигалась против потока, то есть чтобы она автоматически отслеживала процесс, уменьшая амплитуду давления. Повышение потокоуправляемости клапана может быть достигнуто также путем увеличения эффективной площади поверхности тарели и объема газовых полостей в пневмоцилиндре, а также изменением коэффициента сопротивления пневмоклапана. Реальным решением проблемы уменьшения величины гидроудара в криогенной системе заправки является предварительное уменьшение скорости потока путем воздействия на источник расхода и использования арматуры с более длительным (но допустимым!) временем срабатывания.
В целом закон оптимального срабатывания пневмоарматуры определяется как его конструктивными особенностями, так и переменной нагрузкой на тарель, вызванной перепадом давления из-за изменения в процессе срабатывания его сопротивления и волновыми процессами в магистрали при торможении потока жидкости.
Зависимость величины гидроудара от расположения запорного устройства при других равных условиях можно оценить по величине отношения сопротивления всей магистрали к сопротивлению участка магистрали до запорного устройства и по динамическим характеристикам потока жидкости [4]. При ряде допущений (площадь проходного сечения запорного элемента постоянна, перепад давления полностью реализуется в скорость потока, заполняющего паровую полость перед клапаном) скорость жидкости, w, определяющая гидроудар в момент ее подхода к клапану, определяется по уравнению:
(3.8.41)
где Wycm — скорость в установившемся режиме;
ξмаг и ξзап — сопротивление всей магистрали и ее части до запорного устройства.
Открытие клапана, установленного в непосредственной близости от источника расхода постоянного давления, связано с опасностью появления гидроудара вследствии малого сопротивления магистрали. Наоборот, если магистраль имеет большую длину, а клапан установлен на значительном расстоянии от источника, повышение давления относительно мало и обычно не превышает давления при закрытии клапана.
Итак, интенсивные динамические нагрузки возникают на следующих этапах заправки: при подходе однофазного потока жидкости к местному сопротивлению, при повышении давления в процессе запирания магистрали, при обратном выбросе парожидкостной смеси в расходный резервуар. Гидроудары, обусловленные взаимодействием однофазного потока жидкости и местного сопротивления, наиболее часто возникают при открытии (закрытии) клапанов для включения в работу различных участков системы.
Пульсации давления большой интенсивности развиваются в длинных магистралях. Значение амплитуды возрастает с длиной магистрали. Для уменьшения колебаний давлений следует сократить длину потока жидкости, образующуюся на этапе первого броска. Это достигается предварительным выравниванием давлений в магистрали и резервуаре хранилища, например самотеком жидкости. Можно подобрать режим открытия запорного устройства с целью сокращения первоначальной подачи жидкости в магистраль, перепуском жидкости на байпас насосного агрегата. Учитывая, что местное сопротивление при паровой фазе приводит к повышению давления, а при жидкой — к понижению, необходимо анализировать расположение элементов системы, создающих эти сопротивления в системе, имея в виду также, что интенсивный гидроудар может возникнуть, если скорость жидкости на подходе к местному сопротивлению будет значительной.
При работе центробежного насоса обратный бросок парожидкостной смеси приводит к срыву насоса. Для защиты насоса от обратных бросков устанавливается обратный клапан. В некоторых случаях можно рекомендовать установку обратного клапана и на магистралях.
