3.8.3. Тепловые и гидравлические расчеты
Заправочные системы на СК, выполненные для криогенных систем окислителя и горючего, отличаются друг от друга конструктивными решениями. При обеспечении требований к ним, выданных разработчиками РКН и СК, они, как правило, имеют свои длины и диаметры коммуникаций, другую номенклатуру арматуры и КПА, теплоизоляцию расходных емкостей, коммуникаций и т.д.
Поэтому для определения оптимального варианта при разработке новых криогенных средств заправки требуется проведение тепловых и гидравлических расчетов по каждой системе заправки в целом и отдельным ее составляющим частям.
Тепловые расчеты
Целью теплового расчета криогенной системы заправки является определение прогрева заправляемого продукта при его подаче в баки РКН. Проведение такого расчета вызвано двумя обстоятельствами — необходимостью обеспечить заданную температуру продукта на входе в ракету и обеспечить однофазное течение жидкости по трубопроводам. При расчетах принимается, что система полностью захоложена до температуры жидкого продукта.
Суммарный прогрев жидкости складывается из прогрева жидкости за счеттеплопри-токов из окружающей среды и прогрева за счет гидравлических потерь в коммуникациях:
Прогрев жидкости за счет теплопритоков из окружающей среды определяется, как:
где ∑Q — суммарный теплоприток к системе из окружающей среды; G — расход компонента топлива; Ср — теплоемкость продукта.
Прогрев жидкости за счет гидравлических потерь определяется по формуле:
где АР — потери давления (определяются в ходе гидравлического расчета системы); р — плотность продукта.
Для удобства расчета заправочная система разбивается на отдельные участки. Теп-лопритоки к каждому участку и к каждому элементу системы определяются раздельно, а затем суммируются. Ниже приводятся формулы для расчета теплопритоков через некоторые элементы систем заправки.
Теплоприток через изоляцию трубопроводов и рукавов определяется, как:
Здесь X — расчетный коэффициент теплопроводности термоизоляционного слоя.
Принимают: для порошково-вакуумной изоляции λ = 2,1 х 10"3 Вт/мхК; для экранно-вакуумной изоляции λ = (1,1—1,2) х 103 Вт/м х К; для невакуумной изоляции АТИМС-10 λ = 4,2 х Ю-3 Вт/м х К; АТИМ-3-15 λ = 3,5 х Ю3 Вт/м х К.
Более точные данные по коэффициентам в зависимости от давления, количества слоев изоляции и других факторов указаны в литературе [6]:
Тж — расчетная температура окружающей среды (обычно принимают Т0с. = 323 К);
Тк — температура компонента;
dн и deH — наружный и внутренний диаметры изоляции;
/ — длина.
Величина теплопритока, проходящего через сильфон, определяется как сумма:
— площадь поперечного сечения сильфона;
Dнс и Dвн.с — соответственно наружный и внутренний диаметры сильфона;
— толщина стенки сильфона;
— развернутая длина сильфона, м,
где / — длина сильфона; D—диаметр кожуха; п — число гофр по длине сильфона;
— коэффициент теплопроводности остаточных газов при
Р= 10"2 мм. рт. ст.
Для практических целей ввиду ее малости тепловым излучением можно пренебречь. Теплоприток по опорным элементам коммуникаций (пальчиковые опоры) определяется, как:
где X — коэффициент теплопроводности опор (для текстолита X = 0,30 Вт/м х К).
— площадь сечения опоры;
d — диаметр опоры, / — расчетная длина опоры;
- разность наружной и внутренней температур.
Теплоприток по арматуре в первом приближении определяется, как сумма:
— теплоприток через вакуумную изоляцию;
X — коэффициент теплопроводности остаточного воздуха в изоляции при вакууме
(для воздуха X = 1,3 х 102 Вт/м х К); /i — длина внутренней трубы (меньшей); D\ — диаметр кожуха;
d1 — наружный диаметр внутренней трубы (меньшей); 12 — длина внутренней трубы;
d2 — наружный диаметр внутренней трубы (большей); ∆Т= Тн-Тж — разность наружной и внутренней температур;
qшт=∆Т/R - теплоприток по штоку;
R
где R — термическое сопротивление штока на единицу площади;
где х — количество элементов, передающих тепло;
λ — коэффициент теплопроводности материала (для стали 12Х18НТЛ
λ = 13,18 Вт/м х град, для текстолита λ = 0,3 Вт/м х град); /, и Fi — соответственно длина и площадь сечения элементов.
С расчетами теплопритоков через другие элементы систем можно ознакомиться в литературе [2,4, 5, 31].
Величины теплопритоков отдельных элементов и частей системы для удобства обычно сводят в таблицы. При суммировании величин теплопритоков для учета неучтенных потерь вводят коэффициент 1,3-1,5.
Как показывают расчеты и опыт работ с криогенными заправочными системами, основной прогрев транспортируемой по системе заправки жидкости соответствует прогреву от теплопритоков из окружающей среды. Прогрев от гидравлических потерь несоизмеримо мал. Величина прогрева продукта в системе заправки определяется по формуле:
где qE — суммарный теплоприток к продукту, Ср — средняя теплоемкость, G — расход жидкости при заправке (минимальный).
Температура жидкого компонента на входе в наполнительное соединение системы заправки с ракетой определяется:
где Трез — температура в резервуаре заправочной системы, ∆Тпр— температура прогрева. Величина давления, создаваемого системой при оптимальном режиме заправки, должна обеспечивать однофазное прохождение жидкости по системе:
где Ррав — давление, равновесное температуре жидкого компонента на входе в ракету, АР — потери давления в системе при заправке, AZ — разность высотных отметок баков ракеты и резервуара наземной системы, g = 9,81 м/с2 — ускорение силы тяжести, р — плотность жидкости.
Термодинамические свойства жидкого кислорода, водорода, метана, азота на линии насыщения (теплоемкость, теплосодержание, теплота испарения, энтропия, объем, давление в зависимости от температуры) и уравнения зависимости давления насыщенных паров от температуры для различных криогенных продуктов приведены в литературе [12].
Для упрощения и удешевления конструкции заправочных систем заправку на «большом» и «малом» расходе стараются вести по одним тем же заправочным магистралям. Переключение расходов осуществляется по электрическим командам с борта ракеты (система контроля уровня — СКУ) при достижении заданного уровня продукта в баке.
Обеспечивать подачу криогенных компонентов топлива в баки ракеты по весовому принципу не удается, так как чрезвычайно трудно контролировать количество образующихся и улетучивающихся паров этих продуктов в процессе проведения заправки.
При заправке на «малом» расходе по трубопроводам, рассчитанным и на «большой» расход, прогрев продукта будет, естественно, большим, и здесь вероятно появление двухфазного потока из-за теплопритоков, что крайне нежелательно. Поэтому необходимо особо тщательно рассчитывать вероятность прогрева жидкости в системе и контролировать температуру продукта при входе в наполнительное соединение с ракетой на «малом» расходе заправки при испытаниях системы. Если обнаружится, что теплопритоки приводят к двухфазному потоку заправляемой жидкости, необходимо принять конструктивные меры к недопущению этого явления. Решений может быть несколько:
- повышение давления выдачи с целью переохлаждения всей массы заправляемой жидкости;
- охлаждение жидкости ниже температуры ее кипения при атмосферном давлении;
- установка при заправке ракеты на трассе потока жидкости местного охладителя жидкости, например теплообменника с жидким азотом, водородом и т.д. в зависимости от заправляемого компонента топлива и конкретных условий.
В принципе не исключается и введение в систему трубопроводных линий меньшего диаметра для заправки на «малом» расходе. При принятии такого решения исходят из экономических соображений, простоты и надежности конструкции системы.
Гидравлические расчеты
Гидравлический расчет заправочной системы заключается в определении напора, позволяющего обеспечить заданный расход компонента топлива при его подаче в емкость.
Криогенные системы, как уже отмечалось, отличаются от высококипящих тем, что в них возможны двухфазные потоки «жидкость — пар» с вытекающими отсюда негативными последствиями. Если же заправляемая однофазная криогенная жидкость, например перегретая или охлажденная, и она протекает по захоложенным коммуникациям, то для расчетов могут быть применены те же положения и расчетные зависимости, которые применяются в гидравлических расчетах систем заправки высококипящими жидкостями.
Из гидравлики известно, что напор, создаваемый побудителем расхода, выражается уравнением Бернулли. Несколько преобразовав это уравнение, можно определить расход, обеспечиваемый его побудителем (насосы, вытеснение газами) [20].
Для решения гидравлической задачи необходимо определить коэффициент трения X, характеризующий удельные потери механической энергии потока на перемещение жидкости по трубопроводу.
Характеристикой режима движения жидкости, как известно, является критерий Рей-нольдса:
где t) — скорость потока; р — плотность жидкости; а — диаметр трубопровода; р. — динамическая вязкость.
При Re < 2300 имеет место ламинарный режим течения; при 2300 < Re < 4000 — переходный режим течения; при Re > 4000 — турбулентный режим течения.
Из гидравлики известно, что для ламинарного потока (Re « 2300) коэффициент трения λпр в зависимости от числа Re можно получить расчетным путем по формуле Пуазейля:
В области гидравлически гладких труб (числа Рейнольдса от 4000 до 80, r/Kш где Кш — абсолютная шероховатость трубопровода, г — радиус трубопровода), для которых
микронеровности стенки трубопровода меньше толщины вязкого подслоя и шероховатость не оказывает влияния на коэффициент трения, коэффициент сопротивления определяется по формуле Блазиуса:
В переходной зоне (2300 < Re < 4000) получить устойчивые значения ктр не удается. Поэтому вводится зависимость коэффициента трения от шероховатостей труб.
Для шероховатых труб (числа Re в пределах 80 r/Kш - 1000 r/Kш ), где на величину
потерь напора влияет дополнительная турбулизация потока микронеровностями стенки трубопровода, коэффициент сопротивления трения определяется по формуле Альтшуля:
Имеется зона, называемая квадратичной, где коэффициент Ктр зависит только от относительной шероховатости и не зависит от числа Рейнольдса. Для этой зоны коэффициент трения определяется по формуле:
где g — ускорение силы тяжести.
Другим параметром для проведения гидравлических расчетов является коэффициент местного сопротивления ξ.
На пути жидкости к потребителю происходят изменения размеров и конфигураций русла потока, а также изменения направления движения жидкости; наблюдается отрыв струй потока; возникают вихри. Учитывают эти явления с помощью коэффициентов местного сопротивления ξ, которые определяют экспериментально. Наиболее полно величины ξ для различных элементов систем приведены в литературе [17]. Там же указаны коэффициенты местных сопротивлений при течении жидкости за счет трения и шероховатостей в прямых трубах и каналах, на входных участках, при внезапном расширении потока; за счет изменения величины скоростей потока у шайб, диафрагм, диффузоров, проемов;
приводятся коэффициенты сопротивления изогнутых труб, колен, отводов, при слиянии потоков, при движении жидкости через арматуру, лабиринты и многое другое. Учитывая, что при расчетах нельзя полностью учесть взаимное влияние всех элементов системы, окончательное сопротивление системы на различных режимах работы уточняется проливши системы водой и натурным продуктом при отладке и испытаниях заправочных систем и ее отдельных элементов.
Заправочные системы выполняются как при последовательном соединении групп трубопроводов, так и при их параллельном соединении.
Последовательное соединение — когда конец одного трубопровода соединяется с началом другого, и через все соединенные трубопроводы проходят одинаковые расходы: Q=Q1=Q2=...=Qn а сопротивление в них равно сумме потерь напоров в каждом: ∑Hi=H1+H2+...+Hn.
Параллельное соединение — когда концы трубопроводов объединены в узлы, к одному из них жидкость подводится, а от другого отводится. В таких соединениях расходы суммируются и распределяются обратно пропорционально их гидравлическим сопротивлениям; Q=Q1=Q2=...=Qn. Падение напора при таком соединении равно разности напоров в узловых точках:∑Hi=H1+H2+...+Hn .
В реальных системах практически всегда имеется разветвленная сеть трубопроводов, состоящая из последовательных и параллельных соединений. Жидкость из резервуара подается по трубопроводу к узлу, от которого она по отдельным трубопроводам попадает к потребителю, идет на байпас, в дренаж и т.п.
Для разветвленного трубопровода справедливы следующие положения:
сумма расходов через все ветви узла равна расходу, подведенному к узлу;
расход через каждую ветвь зависит от давления в узловой точке, гидравлической характеристики каждой ветви и противодавления на выходе из каждой ветви.

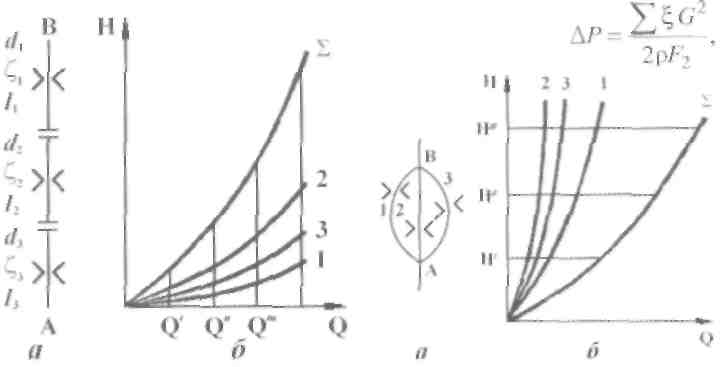

При проведении гидравлических расчетов систему разбивают на приемлемые для расчетов участки. На рис. 3.8.5, 3.8.6 и 3.8.7 показаны возможные соединения трубопроводов. Рис.3.8.5. Последовательное Рис.3.8.6. Параллельное
соединение трубопроводов: соединение трубопроводов:
а — схема соединения; а — схема соединения;
б — характеристика соединения б—характеристикасоединения
где ∑ξ — суммарный коэффициент гидравлических
сопротивлений;
G—расход жидкости;
р — плотность жидкости;
F—площадь проходного сечения трубопровода
Рис.3.8.5. Последовательное Рис.3.8.6. Параллельное
соединение трубопроводов: соединение трубопроводов:
а — схема соединения; а — схема соединения;
б — характеристика соединения б—характеристикасоединения
где ∑ξ — суммарный коэффициент гидравлических
сопротивлений;
G—расход жидкости;
р — плотность жидкости;
F—площадь проходного сечения трубопровода
Суммарный коэффициент гидравлического сопротивления системы складывается из коэффициента сопротивления трения трубопровода и суммы коэффициентов местных сопротивлений:
∑ξ=ξтр+ξм.с
Коэффициент сопротивления трению в трубопроводе определяется, как:
Рис.3.8.7. Разветвленный трубопровод:
где λ, — коэффициент сопротивления тре-
а — схема трубопровода;
б — характеристика соединения
нию единицы относительной длины трубопровода; / — длина труоопровода.
Суммарный коэффициент трения единицы относительной длины трубопроводов зависит от режима течения жидкости по трубопроводам, а поскольку трубопроводы в системе на различных участках сети могут отличаться друг от друга, для расчетов коэффициенты гидравлических сопротивлений приводятся к одному диаметру, например dу = 100 мм по формуле:
где ξ- — суммарный коэффициент гидравлического сопрогивления данного (/-го) элемента;
F100 — площадь сечения при dy = 100 мм (если коэффициент приводится к dy = 100 мм);
F, — площадь сечения данного (/-го) элемента.
При последовательном соединении участков трубопроводов коэффициенты сопротивления, ξ суммируются, а при параллельном определяются, как:
где ξ1, ξ2 и т. д. — коэффициенты сопротивления отдельных участков.
Рабочую точку гидравлической системы при насосной заправке можно определить графически. На суммарную характеристику магистрали в координатах Ни Q наносятся характеристики Н — Q центробежного насоса; точка пересечения кривых — это рабочая точка системы.
