8. Инверсионная кривая
Геометрическое место точек инверсии называется инверсионной кривой. Инверсионная кривая – это совокупность левой и правой инверсионных кривых. На левой инверсионной кривой лежат все нижние точки инверсии, а на правой – все верхние.
Построение инверсионной кривой в P-V координатах иллюстрируется рис. 8.1.
Как следует из рис. 8.1. инверсионная кривая огибает пограничную кривую. Внутри инверсионной кривой αi > 0, т.е. дросселирование вызывает уменьшение температуры, а вне (αi < 0) – увеличение температуры рабочего тела.
Рис. 8.1. Построение инверсионной кривой в Р-V координатах
Из рис. 8.1. так же следует, что при давлении ниже критического РК нижние точки инверсии соответствуют дросселированию жидкости, так как находятся левее нижней пограничной кривой вещества (х = 0). Верхние точки инверсии располагаются правее верхней пограничной кривой (х = 1) и поэтому соответствуют дросселированию газа.
Как известно, пар – это газообразное состояние вещества при температуре ниже критической. Критическая изотерма, как видно из рис. 8.1, располагается внутри инверсионной кривой, поэтому вся область перегретого пара находится внутри инверсионной кривой, где αi > 0. Таким образом, при адиабатном дросселировании перегретый пар охлаждается.

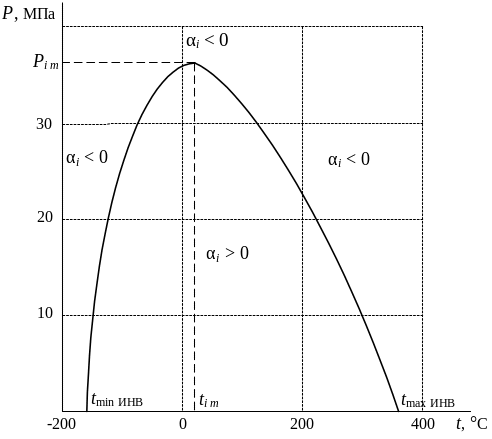

Инверсионную кривую обычно представляют в Р-Т координатах (рис. 8.2). При начальном давлении дросселирования с любой начальной температурой t1, всегда αi < 0, т.е. дросселирование сопровождается нагреванием газа. При любом начальном давлении Р1 с начальной температурой дросселирования дросселирование также всегда приводит к нагреванию газа (αi < 0).
Рис. 8.2. Инверсионная кривая для азота
Для того, чтобы получить эффект охлаждения, необходимо так понизить начальную температуру t1, чтобы точка с координатами (Р1, t1) оказались внутри инверсионной кривой.
При дросселирование также приводит к нагреванию рабочего тела при любых значениях начального давления Р1. В этом случае, для того, чтобы получить эффект охлаждения, необходимо так повысить начальную температуру t1, чтобы точка с координатами (Р1, t1) оказалась внутри инверсионной кривой. Таким образом, дросселирование приводит к охлаждению рабочего тела (жидкости или пара) при всех сочетаниях термодинамических параметров состояния вещества перед дросселем (Р1, t1), соответствующих точкам внутри области, ограниченной сверху инверсионной кривой.
Для получения уравнения инверсионной кривой в явном виде необходимо знать уравнение состояния данного вещества и использовать его в формулах (4.4) или (4.5) при αi = 0:
(8.1)
или
. (8.2)
Уравнения (8.1) и (8.2) называются уравнениями инверсионной кривой.
Если продифференцировать (8.1), полагая Р и V функциями температуры, то можно получить еще одно уравнение инверсионной кривой в общем виде:
. (8.3)
Подробный вывод этого уравнения в варианте автора данного пособия дается в приложении (П.2).
В точке максимума на инверсионной кривой (рис. 8.2) , поэтому для выполнения равенства (8.3) необходимо, чтобы
.
Так как Т ≠ 0, то окончательно условие максимума инверсионной кривой приобретает следующий вид:
. (8.4)
Для того, чтобы записать это уравнение в явном виде, необходимо знать конкретный вид уравнения состояния реального газа (Ван-дер-Ваальса, Дюпре и др.).
