3. Расчет элементов бетонных и железобетонных конструкций по предельным состояниям первой группы расчет бетонных элементов по прочности общие положения
3.1. Бетонные элементы рассчитываются по прочности на действие продольных сжимающих сил, изгибающих моментов и поперечных сил, а также на местное сжатие.
3.2. Бетонные элементы в зависимости от условий их работы и требований, предъявляемых к ним, рассчитывают без учета или с учетом сопротивления бетона растянутой зоны.
Без учета сопротивления бетона растянутой зоны производят расчет внецентренно сжатых элементов, указанных в п.1.4, а, принимая, что достижение предельного состояния характеризуется разрушением сжатого бетона.
С учетом сопротивления бетона растянутой зоны производят расчет элементов, указанных в п.1.4, б, а также элементов, в которых не допускают трещины по условиям эксплуатации конструкций (элементов, подвергающихся давлению воды, карнизов, парапетов и др.). При этом принимают, что предельное состояние характеризуется достижением предельных усилий в бетоне растянутой зоны.
3.3. Если усилия (момент,
поперечная сила или продольная сила)
от постоянных и длительных нагрузок
превышают 0,9 усилия от всех нагрузок,
включая кратковременные, следует
проводить расчет на действие усилий
,
принимая расчетные сопротивления бетона
и
с учетом коэффициента
=0,9.
3.4. Расчет по прочности бетонных элементов на действие местного сжатия производят согласно указаниям пп.3.81 и 3.82.
3.5. В бетонных элементах в случаях, указанных в п.5.12, необходимо предусмотреть конструктивную арматуру.
Расчет внецентренно сжатых элементов
3.6. При расчете внецентренно
сжатых бетонных элементов следует
учитывать случайный эксцентриситет
,
принимаемый не менее:
1/600 длины элемента или расстояния между его сечениями, закрепленными от смещения;
1/30 высоты сечения;
10 мм.
Для элементов статически
неопределимых конструкций (например,
защемленных по концам столбов) значение
эксцентриситета продольной силы
относительно центра тяжести сечения
принимают равным значению эксцентриситета,
полученному из статического расчета,
но не менее
.
Для элементов статически определимых конструкций эксцентриситет принимают равным сумме эксцентриситетов - из статического расчета конструкций и случайного.
3.7. При гибкости элементов
(для прямоугольного сечения при
)
необходимо учитывать влияние на их
несущую способность прогибов путем
умножения значений
на коэффициент
,
определяемый согласно п.3.10.
3.8. Расчет внецентренно сжатых бетонных элементов при расположении продольной силы в пределах сечения элемента производится без учета сопротивления бетона растянутой зоны следующим образом.
Для элементов прямоугольного, таврового и двутаврового сечения при действии усилия в плоскости симметрии расчет производится из условия
,
(3.1)
где
- площадь сжатой зоны бетона, определяемая
из условия, что ее центр тяжести совпадает
с точкой приложения продольной силы
(с учетом прогиба) (черт.3.1).

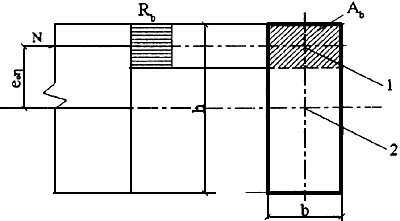

Черт.3.1. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси внецентренно сжатого бетонного элемента, рассчитываемого по прочности без учета сопротивления бетона растянутой зоны
1 - центр тяжести площади сжатой зоны ; 2 - то же, площади всего сечения
Для элементов прямоугольного сечения
,
(3.2)
где - см. п.3.10.
Из условия (3.1) также можно рассчитывать симметричные трапециевидные и треугольные сечения, если наибольшее сжатие приходится на большую сторону сечения.
В остальных случаях расчет производится на основе нелинейной деформационной модели согласно пп.3.72-3.76, принимая в расчетных зависимостях площадь арматуры равной нулю.
Допускается при косом внецентренном сжатии прямоугольного сечения расчет проводить из условия (3.1), определяя по формуле
,
(3.3)
где
и
- эксцентриситеты силы
в направлении соответственно размера
сечения
и
.
и
- коэффициенты
,
определенные согласно п.3.10 отдельно
для каждого направления.
3.9. Внецентренно сжатые бетонные элементы при расположении продольной силы за пределами поперечного сечения элемента, а также элементы, в которых появление трещин не допускается, независимо от расчета из условия (3.1), должны быть проверены с учетом сопротивления бетона растянутой зоны из условия
,
(3.4)
где
- расстояние от центра тяжести сечения
элемента до наиболее растянутого
волокна;
- см. п.3.10.
Для элементов прямоугольного сечения условие (3.4) имеет вид
.
(3.5)
Допускается расчет бетонных элементов с учетом бетона растянутой зоны производить на основе нелинейной деформационной модели согласно пп.3.72-3.76, принимая в расчетных зависимостях площадь арматуры равной нулю.
3.10. Значение коэффициента
,
учитывающего влияние прогиба на значение
эксцентриситета продольной силы
,
определяется по формуле
,
(3.6)
где
- условная критическая сила, определяемая
по формуле
,
(3.7)
где
- жесткость элемента в предельной по
прочности стадии, определяемая по
формуле
;
(3.8)
- определяется по табл.3.1.
Таблица 3.1
#G0Характер опирания стен и столбов |
Расчетная длина внецентренно сжатых бетонных элементов
|
1. С опорами вверху и внизу:
|
|
а) при шарнирах на двух концах независимо от величины смещения опор
|
|
б) при защемлении одного из концов и возможном смещении опор зданий:
|
|
многопролетных
|
1,2 |
однопролетных
|
1,5 |
в) при частичном защемлении неподвижных опор
|
0,8 |
2. Свободно стоящие
|
2
|
Примечание. - расстояние между перекрытиями и другими горизонтальными опорами (при перекрытиях, монолитно связанных со стеной (столбом) за вычетом толщины перекрытия) или высота свободно стоящей конструкции.
|
Для элементов прямоугольного сечения формула (3.8) имеет вид
.
(3.8a)
В формулах (3.8) и (3.8а):
- коэффициент, учитывающий влияние
длительного действия нагрузки на прогиб
элемента в предельном состоянии, равный
,
(3.9)
но не более 2;
- момент относительно растянутой или
наименее сжатой грани сечения от действия
постоянных, длительных и кратковременных
нагрузок;
- то же, от постоянных и длительных
нагрузок;
- коэффициент, принимаемый равным
,
но не менее 0,15.
Для стен и столбов с упруго неподвижными опорами указанное значение принимается при расчете сечений в средней трети высоты . При расчете опорных сечений принимается =1,0, а в других сечениях - по линейной интерполяции.
Если нижняя опора жестко защемлена, то при упругой верхней опоре определенное по формуле (3.6) значение принимается для сечений нижнего участка высотой 2/3 .
3.11. Расчет с учетом прогиба
внецентренно сжатых бетонных элементов
прямоугольного сечения класса не выше
В20 при
допускается производить из условия
,
(3.10)
где
- определяется по графику (черт.3.2) в
зависимости от значений
и
.

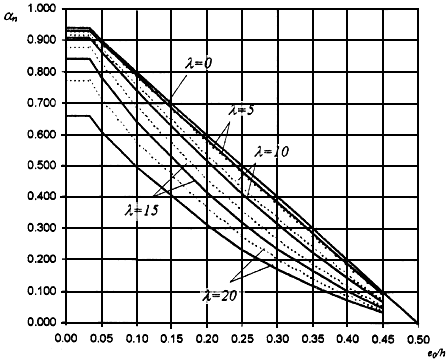

Черт.3.2. График несущей способности внецентренно сжатых бетонных элементов
#G0Условные обозначения: |
|
|
|
3.12. При действии значительных поперечных сил должно выполняться условие
,
(3.11)
где
и
- главные растягивающие и главные
сжимающие напряжения, определяемые по
формуле
,
(3.12)
и
- нормальное и касательное напряжение
в рассматриваемом волокне сечения,
определяемые как для упругого материала.
Для прямоугольного сечения проверка условия (3.11) проводится для волокна на уровне центра тяжести сечения, а для тавровых и двутавровых сечений на уровне примыкания сжатых полок к стенке сечения.
