27 Общие свойства и способы представления циклических кодов. Алгоритм функционирования системы передачи, использующей циклический код.
Циклические коды являются разновидностью (n, k) кодов. Основное свойство: если кодовый вектор принадлежит к коду V, то вектор полученный из циклической перестановкой составляющих также принадлежит V.
В теории циклических кодов принято кодовые комбинации изображавшиеся ранее вектором представлять в виде многочленов. Вектору соответствует , где – x формальная переменная, умножение на которую сдвигает элемент кодовой комбинации на один такт. Для того чтобы из получить многочлен , следует , но для того чтобы не превысить , надо заменить на 1, получим:
Множество многочленов при перемножении которых заменяется на 1 называют кольцом многочленов по модулю , а весь математический аппарат, используемый для описания и построения циклических кодов – алгеброй многочленов по модулю .
При представлении кодовых комбинаций векторами код задаётся производящей матрицей G, а при представлении многочленами – производящим (порождающим) многочленом g(x), в качестве производящего многочлена берется .
Необходимо построить (n, k) код, например (7,4). В этом случае многочлен g(x) должен иметь степень n –k = 3. Выберем , соответствующий вектору = (1101000). Для составления производящей матрицы G(n, k) кода эквивалентного заданному циклическому, необходимы 4 линейно независимых кодов вектора. Их можно получить циклическими перестановками умножая на 1, , , и дополняя недостающие степени нулями
Все это дает:
Полученные семимерные векторы сведём в матрицу:
Кодовое расстояние кода можно определить по минимальному числу единиц в строке матрицы G. Для циклического кода это соответствует числу слагаемых в многочлене g(x) в рассмотренном примере = 3.
Строки матрицы G содержат четыре линейно независимых вектора, получаем:
Этот вектор не является базисным и может быть получен как линейная комбинация последних.
Сопоставляя со строками матрицы G можно увидеть:
,тогда
или
Но произведение
Многочлен g(x)h(x) , в общем случае , g(x) должен без остатка делить модуль :
Многочлен h(x) может быть использован для построения проверочной матрицы (n, k) кода.
В нашем примере проверочная матрица равна
Операция перевода из избыточной комбинации в кодовую комбинацию V математически можно представить:
V(x)=l(x)g(x)
Декодирование – обратная операции, делением принятой кодовой комбинации на производящий многочлен g(x)
l(x)=U(x)/g(x)
Если ошибки при передаче не было, то деление осуществляется без остатка, если при передаче произошла ошибка и принята комбинация изображается многочленом
U(x)=V(x) +
При декодировании
Появившийся остаток свидетельствует о наличии ошибки. Всякая комбинационная ошибка длиной равной (n, k) представляемая многочленом степени (n-k-1) или меньшей обязательно обнаруживается, т.к. деление /g(x) в этом случае неосуществимо.
28 Модуляция сигналов. Разновидности носителей сообщений, временная и спектральная характеристики. Классификация видов модуляции.
Модуляция-процесс управления одним или несколькими параметрами колебаний высокой частоты в соответствии с законом передаваемого сообщения.
Носители:

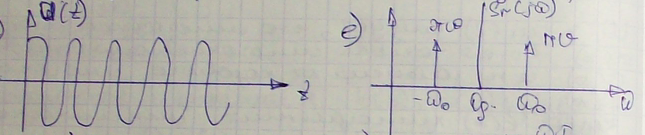

1 Гармонический сигнал

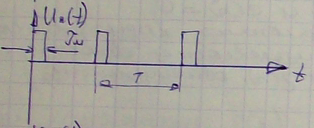

2 Периодическая последовательность видеоимпульсов (описывается U0(t)=U(t,U,t,τ))

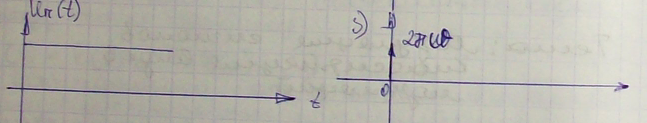

3 Постоянный ток (U0(t)=U) Спектральная плотность содержит единственную дельта функцию в ω=0
4 Мат модель шумоподобного сигнала (задается ф-ией зав от времени, формой импульса и закона формир)
5 Модулир сигнал
Классификация
Модуляции гармонич носителя непрер первич сигн получают амплитудную модуляцию, ом-ную модуляцию с одной боковой полосой ОБП, частотную и фазовую модуляции
Модуляц гармонич носителя дискр сигнала получают диск ром-ю модуляцию
Дискретную ЧМ, дискретную ФМ, дискр относит ФМ, дискр ФМ с одной боковой полосой, многопозиционную.
К непрерывной модуляции – ампл имп модул (АИМ) и широко имп модул (ШИМ) и фазо имп (ФИМ)
Изменяя амплит пост тока получают непрерывную и дискретную АМ.
