3. Розрахунок механізму пересування крана
3.1 Вибір кінематичної схеми
Механізм пересування крана вибираємо з роздільним приводoм (рис. 7). Електродвигун через редуктор та відкриту зубчасту передачу передає крутний момент на ведучі колеса. На півмуфті швидкохідного вала редуктора встановлено гальмо.
Рисунок 7 - Кінематична схема механізма пересування крана з роздільним приводом
3.2 Вибір ходових коліс
Навантаження на одне колесо визначимо для випадку, коли вантажний візок із вантажем знаходиться в крайньому положенні моста з боку жорсткої опори (рис. 8).

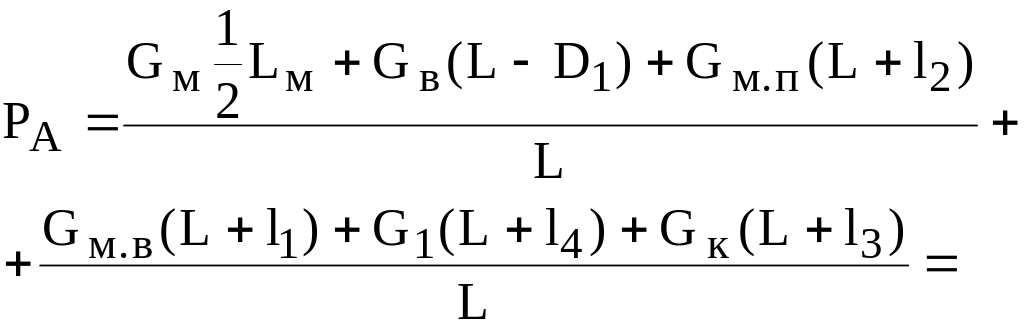

Навантаження на ходові колеса опори А завантаженого крана
де - відповідно вага моста, вантажного візка, механізму підйому, механізму пересування візка, жорсткої опори, кабіни, кН, (додаток А);
- відстані від точки В до ліній дії сил ваги елементів крана, що визначаються побудовою (рис. 8). Орієнтовні геометричні розміри елементів крана визначають за емпіричними залежностями, які наведені в додатку Б.
Навантаження на ходові колеса опори В
кН,
Розрахункове навантаження на колесо
кН,
де =1,2; g=0,9 (табл. 15).
Рисунок 8 - Схема розрахунку навантажень на ходові колеса крана
За додатками LVI, LIX [1], XLII, XLV [2] приймаємо ходові колеса діаметром =500 мм, дворебордні з циліндричним ободом, шириною поверхні кочення b=100 мм (ГОСТ 3569-74). Діаметр цапфи вала d=100 мм (табл. 9). Колеса, встановлені на роликових підшипниках, f=0,015 (табл. 10).
Коефіцієнт =1,5 (табл. 12). Коефіцієнт тертя кочення m=0,6 (табл. 11). Рейки типу КР80 із заокругленою головкою, радіусом заокруглення R=400 мм (дод. LXVIII [1], дод. XLVII [2]).
3.3 Визначення опору пересуванню крана
Статичний опір пересуванню крана, Н, визначаємо за формулою
,

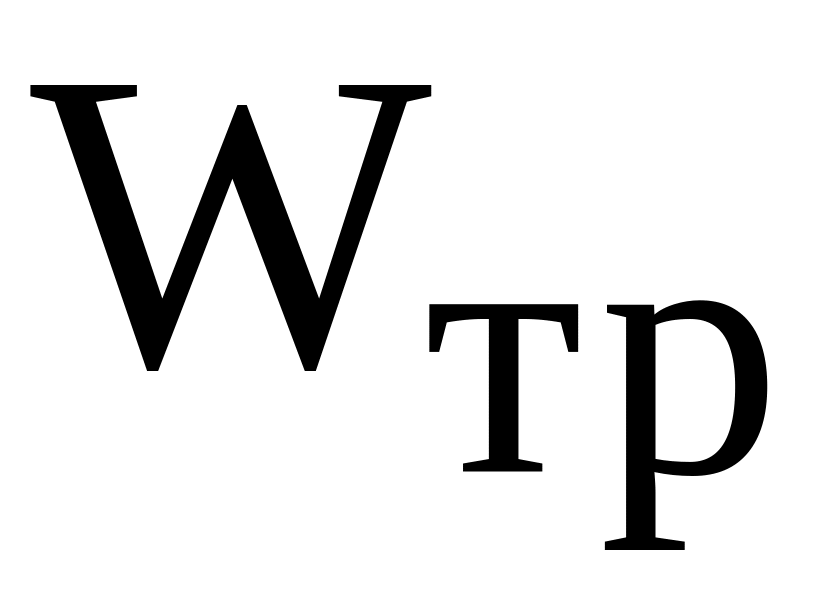

де - опір від сил тертя
Н;
- опір від сил уклону
H;
a - розрахунковий уклон підкранового шляху (див. п.п. 2.1); приймаємо a = 0,001, що відповідає шляху вкладених на металевних балках із залізобетонним фундаментом;
- опір від сил вітру
Н,

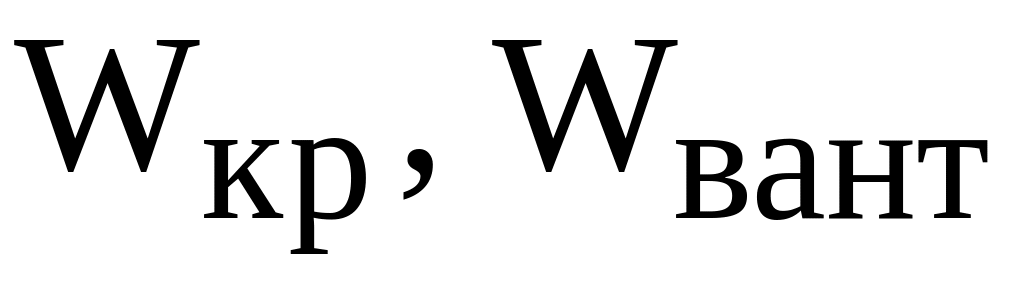

- відповідно сила вітру на конструкцію крана та вантаж
Н;
- навітряна площа крана, яку визначають орієнтовно за формулою
j = 0,2...0,5 - коефіцієнт заповнення площі контура крана, для шарнірної опори j = 1;
q, k, с, n - див. п.п. 2.2;
= 1500 Н - див. п.п. 2.2;
Тоді Н.
3.4 Розрахунок потужності двигуна та вибір редуктора
Для попереднього вибору двигуна визначимо опір пересуванню завантаженого крана в період пуску
де а - середнє прискорення крана при пуску, а=0,1 м/с (табл. 13).
Потужність двигунів механізму пересування крана з урахуванням інерційних навантажень
кВт,
де - середня кратність пускового моменту. Для асинхронних двигунів із фазовим ротором =1,5...1,7. Приймаємо =1,6.
Потужність одного двигуна роздільного приводу
кВт.
За каталогом (дод. XXXIV [1], XI [2]) вибираємо електродвигун із фазовим ротором типу MTF211-6 потужністю N=9 кВт (при ПВ=25%), n=915 об/хв (w=95,77 рад/с), =0,117 кг×м , =195 Н×м, Н×м, .
Найбільш несприятливим при розгоні незавантаженого крана є випадок, коли візок знаходиться в крайньому положенні моста зі сторони жорсткої опори А. При такому положенні візка найменш завантаженими є ходові колеса опори В (рис. 8). При пуску приводів не повинно відбуватись пробуксовування привідних коліс опори В по рейкам.
Навантаження на ходові колеса опор А і В незавантаженого крана:
кН.
Остаточно електродвигун вибираємо за пусковим моментом приводу механізму пересування опори В:
, Н×м
Частота обертання колеса
об/хв.
Загальне передаточне число механізму
.
Розбиваємо загальне передаточне число на ступені, оскільки привід має відкриту зубчасту передачу. Орієнтовно приймаємо передаточне число відкритої зубчастої пари =2...6. Тоді розрахункове передаточне число редуктора знаходиться в межах
.
Розрахункова потужність редуктора
кВт,
де кВт.
За каталогом (дод. ХLI...XLVI [1], дод. XXI...XXVI [2]) вибираємо редуктори типу Ц2-250-9,8-1Ц і Ц2-250-9,8-5Ц, здатні передавати потужність =23,8 кВт при частоті обертання швидкохідного вала =1000 об/хв із передаточним числом =9,8.
Тоді .
Для ходового колеса діаметром =500 мм за додатком ХLVI [2] приймаємо зубчасте колесо з числом зубів =42, модулем m=10 мм, діаметром ділильного кола =420 мм.

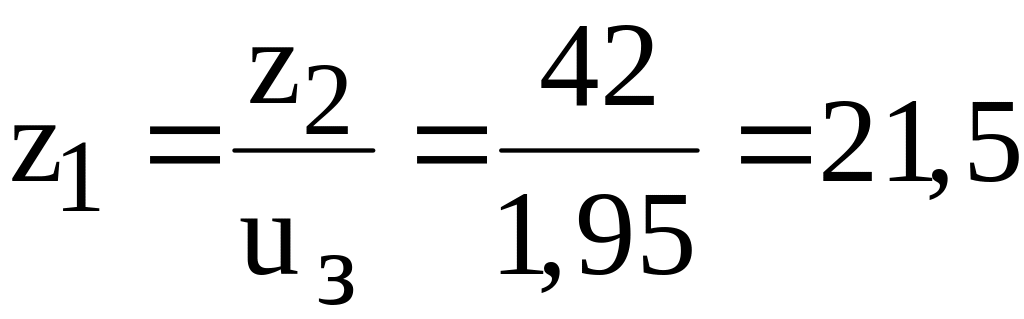

Підбираємо до нього шестірню. Число зубів шестірні
,
приймаємо =22.
Ділильний діаметр шестірні
мм.
Міжосьова відстань відкритої зубчастої передачі
мм.
Фактичне передаточне число механізму
об/хв.
Фактична швидкість пересування крана
м/с.
Час пуску приводу опори В при незавантаженому крані
с.
де - максимальне прискорення при пуску незавантаженого крана, яке забезпечує коефіцієнт запасу зчеплення коліс із рейками =1,2
де - число привідних коліс;
- загальна кількість коліс крана;
j - коефіцієнт зчеплення ведучих коліс із рейками; для кранів, що працюють на відкритому повітрі j=0,12; для кранів, що працюють у приміщенні j=0,2.
Приведений до вала двигуна момент інерції мас, які припадають на опору В, при незавантаженому крані
кг×м ,

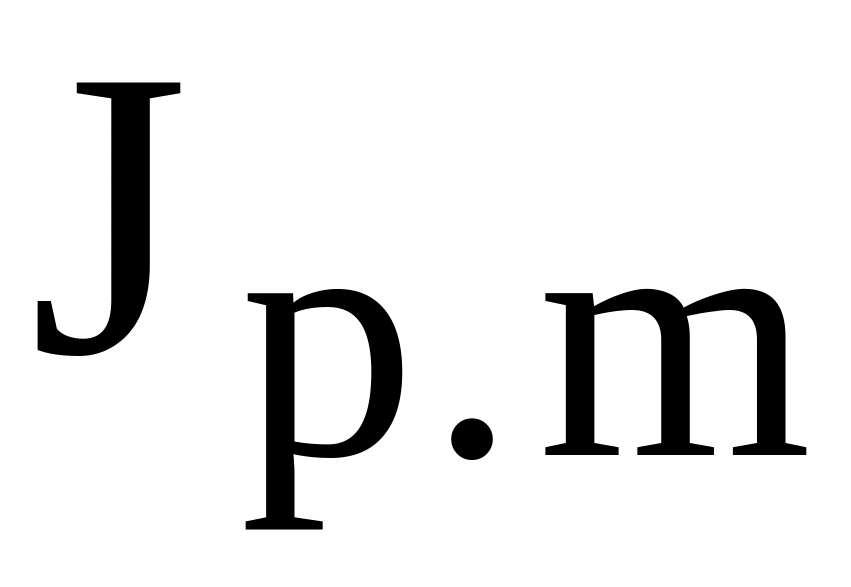

де =0,117+0,1274=0,244 кг×м ;
- маса крана, яка припадає на опору В,
кг.
Статичний момент опору пересуванню, приведений до вала двигуна, для приводу опори В при незавантаженому крані
Н×м,
де - опір пересуванню незавантаженого крана, який припадає на опору В
де - вітрове навантаження на опору В
Н;
м ;
- геометричні розміри елементів крана (рис. 8), що визначаються за залежностями наведеними в додатку В.

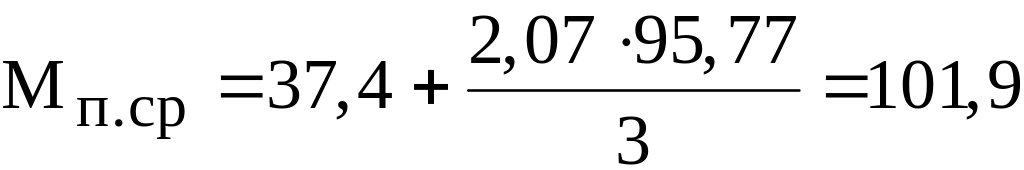

Тоді середній пусковий момент
Н×м.

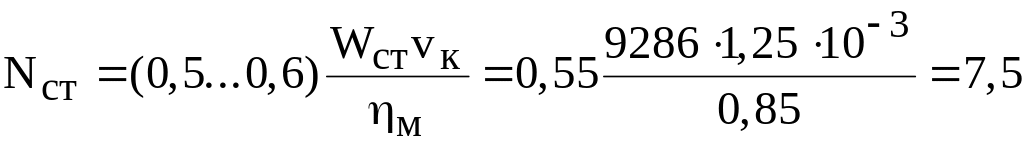

Розрахункова потужність двигуна
кВт,
де
Для приводу механізму пересування крана остаточно приймаємо електродвигун MTF211-6 потужністю N=9 кВт.
Середній пусковий момент двигуна МТF211-6
Н×м.
Фактичний час пуску приводу опoри В
с.
Фактичний коефіцієнт запасу зчеплення привідних коліс із рейками
де - зчіпна вага опори В
=41350 Н.
Оскільки умова забезпечення зчеплення коліс із рейками не виконується, , необхідно застосувати піскоструменеві (j=0,25).
Тоді .

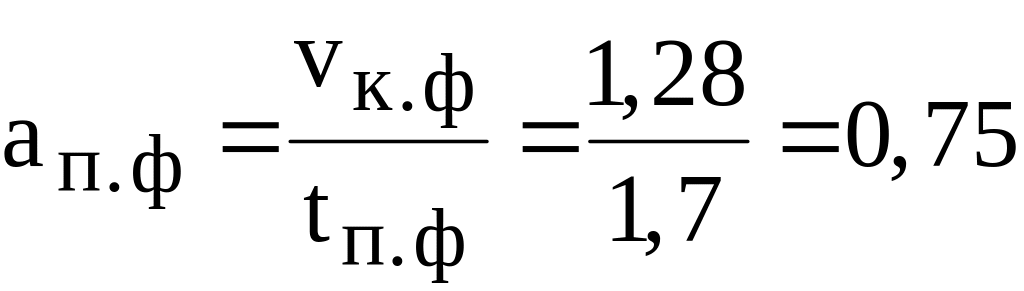

Фактичне прискорення при розгоні незавантаженого крана
м/с .
