2.3 Розрахунок та вибір каната і барабана
Максимальне зусилля в гілці тягового каната
Н,
де - зусилля у вільній гілці тягового каната
Н,

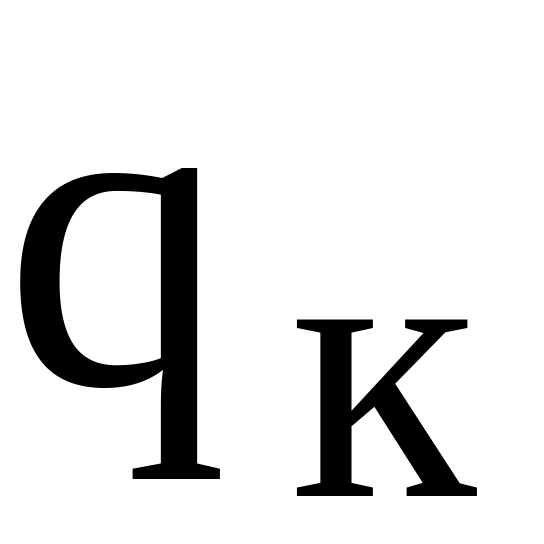

= 0,5 Н/м -- погонна вага тягового каната, що прийнята орієнтовно з подальшим уточненням;
- проліт, у якому провисає канат у крайньому положенні візка
м;
f - стріла прогину тягового каната
м.
Розривне зусилля каната
Н,
де = 4 - табл. 2.
Із таблиць каталогів (дод. І [1], VI [2]) вибираємо канат сталевий подвійної звивки, типу ЛК-Р, конструкції 6х19 (1+6+6/6)+1о.о., діаметром =6,9 мм при розрахунковій межі міцності дротинок s=1568 МПа і розривним зусиллям Sр=24000 Н (Канат 6,9-В-І-Н-1568 ГОСТ 7665-80).
Діаметр барабана по дну канавки
мм.
Приймаємо D =180 мм.

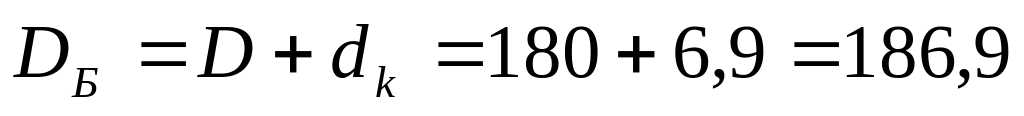

Діаметр барабана з урахуванням навитого каната
мм.
Колове зусилля на барабані
Н.
Приймаємо, що обидва кінці каната закріплені на барабані.

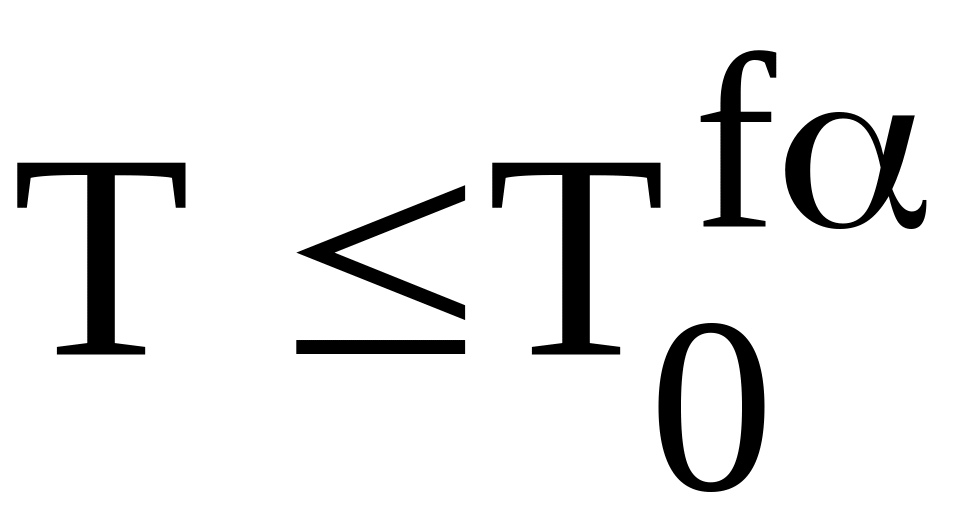

Якщо тяговий канат не закріплено на барабані, а зусилля передається за рахунок сил тертя, то повинна виконуватись умова
,
де f = 0,1 - коефіцієнт тертя каната по барабану;
a = 3p - кут охоплення барабана канатом, рад;
е = 2,718 - основа натуральних логарифмів.
У випадку, коли дана умова не виконується, необхідно додатково натягнути холосту гілку тягового каната, або збільшити кут охоплення барабана канатом, або зробити і те, й інше.
2.4 Розрахунок потужності двигуна і вибір редуктора
Потужність двигуна при пересуванні візка з номінальним вантажем
кВт.
За каталогом (дод. XXXIV [1], ХІ [2]) попередньо приймаємо електродвигун із фазовим ротором типу MTF111-6 потужністю N=4,1 кВт (при
ПВ=25%), n=870 об/хв (w=91,06 рад/с), =0,0496 кг×м , =87 Н×м, = 45,9 Н×м, = 1,9.
Розрахункове передаточне число редуктора
,
де - частота обертання барабана,
об/хв.
За каталогом (дод. XLI...XLIV [1], XXII...XXV [2]) вибираємо редуктор типу Ц2-250-16,3-4М (сумарна міжосьова відстань А=250 мм, передаточне число =16,3, схема складання 4, вал тихохідний із кінцем під зубчасту муфту), що здатний, при режимі роботи 4М передавати потужність
= 17,3 кВт при = 1000 об/хв вхідного вала. Допустиме консольне навантаження на кінці тихохідного вала редуктора при режимі роботи 4М складає 18000 Н, а оскільки максимальне зусилля в тяговому канаті Т = 5833 Н, то при будь якому його положенні на барабані навантаження на тихохідний вал не перевищить допустимого.

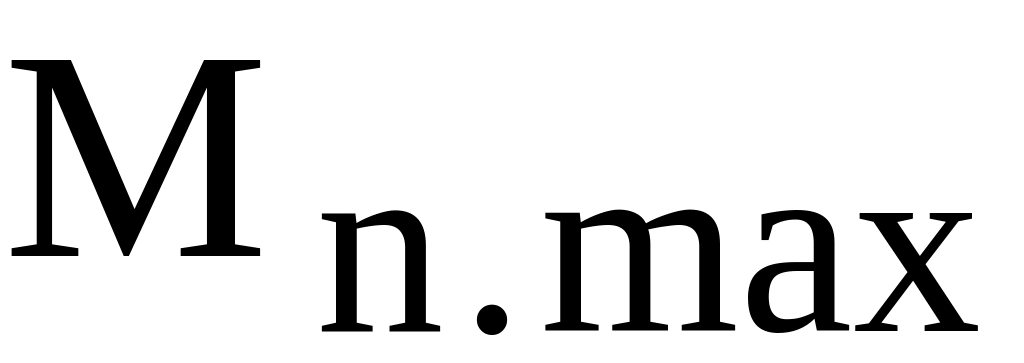

Допустима величина моменту, що передається редуктором,
Н×м,
де y - кратність пускового моменту, що приймається залежно від режиму роботи за табл. 4.

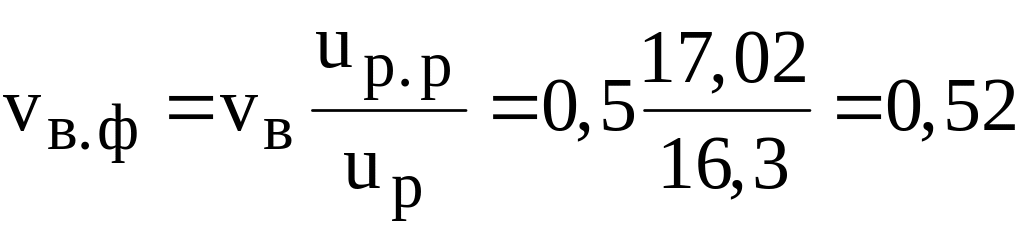

Фактична швидкість пересування візка
м/с.

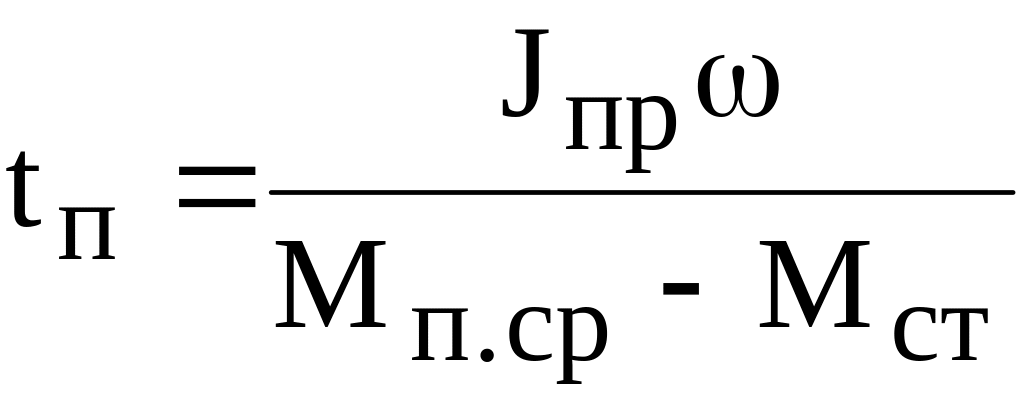

Час пуску приводу при пересуванні візка, с,
,

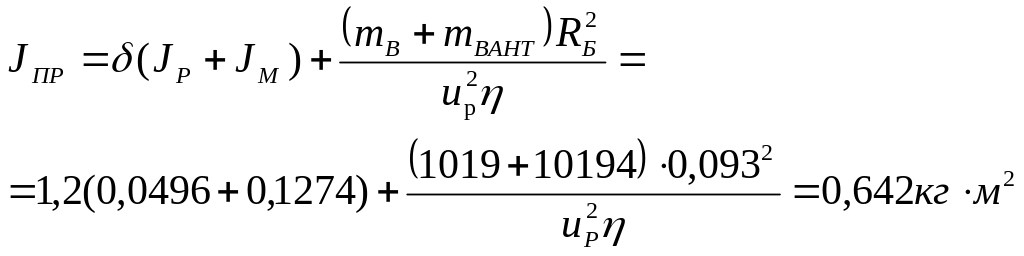

де - момент інерції рухомих мас приводу приведений до вала двигуна,
де d - коефіцієнт, що враховує моменти інерції мас деталей, які обертаються повільніше ніж вал двигуна, d=1,05...1,25;
- момент інерції муфти з гальмівним шківом, яка вибрана попередньо із додатка XLVII [1], XXVIII [2] за , =0,1274 кг×м ;

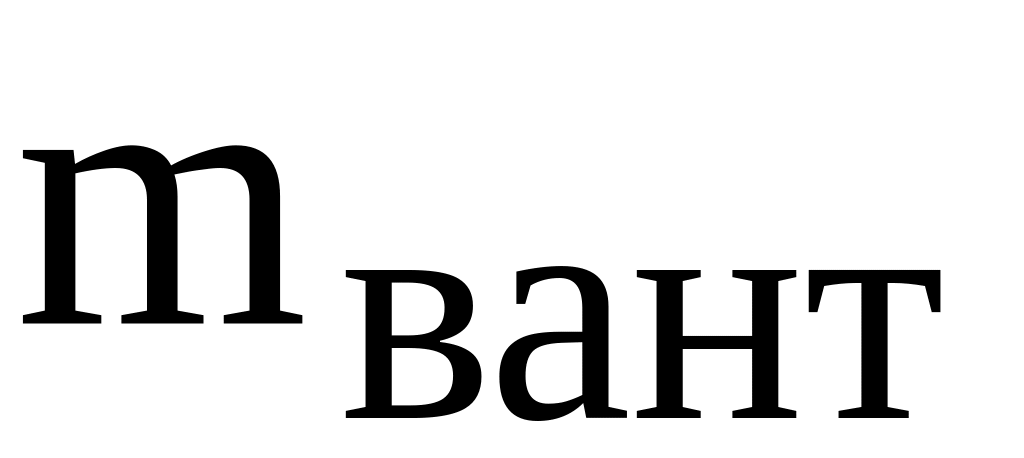

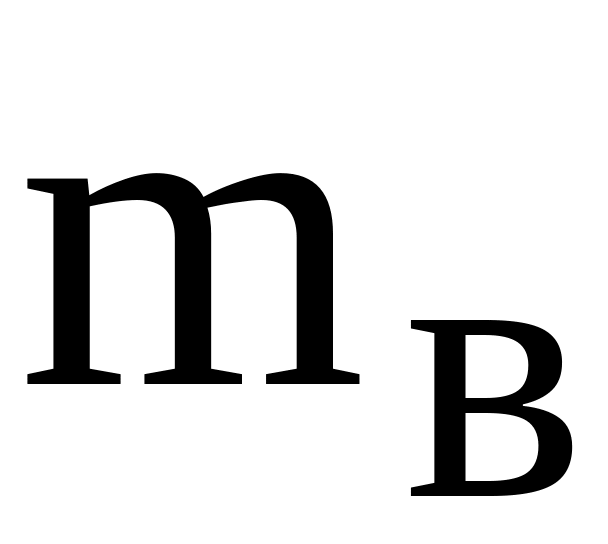

-- відповідно маса візка та вантажу; = 1019 кг,
= 10194 кг;
- радіус барабана з урахуванням навитого каната, = 0,093 м;
- середній момент електродвигуна в період пуску
Н×м;
- статичний момент на валу двигуна при пересуванні візка з номінальним вантажем
Н×м.
Тоді час пуску
с.
Прискорення при пуску
м/с .
Дане прискорення відповідає рекомендованим у механізмах пересування вантажних візків кранам (табл. 14).
Таблиця 14 - Орієнтовні значення прискорень у механізмах пересування візків і кранів
Найменування |
а, м/с |
Крани і візки, які транспортують рідкі та розплавлені метали Крани монтажні і їх візки Мостові крани й візки загального призначення при гнучкому підвішенні вантажу Мостові крани і візки при жорсткому підвішенні вантажу Козлові крани Грейферні візки мостових кранів
|
0,1 0,15
0,20 0,30 0,1 0,8 |
