2.5 Перевірка двигуна на нагрівання за еквівалентним навантаженням
Момент статичного опору при пересуванні візка з номінальним вантажем
Н×м.

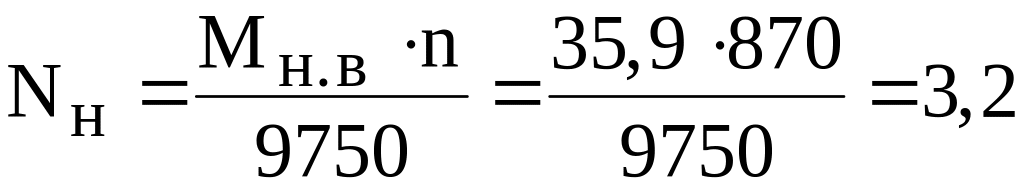

Статична потужність двигуна при пересуванні візка з номінальним вантажем
кВт.
Коефіцієнт перевантаження двигуна при пересуванні візка з номінальним вантажем
.
Користуючись графіком (рис. 3а) при a = 0,78, знаходимо відносний час пуску =2 с.

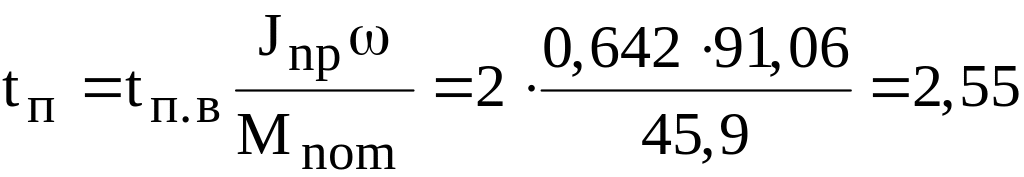

Час пуску
с.
Середній час робочої операції при пересуванні візка
c.
де - середній робочий шлях візка; для монтажних кранів кранів =6 м, для інших В , де - максимальний хід візка.
Приймаємо м.
При за графіком (рис. 4, крива А) знаходимо значення
g=1,15.

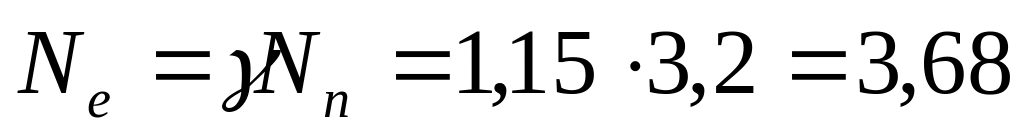

Еквівалентна потужність циклу
кВт.
Для режиму роботи 4M еквівалентна потужність двигуна
кВт.
Отже, вибраний двигун MTF11-6 потужністю N=4,1 кВт задовольняє умови перевірки на нагрівання.
2.6 Розрахунок гальмівного моменту та вибір гальма

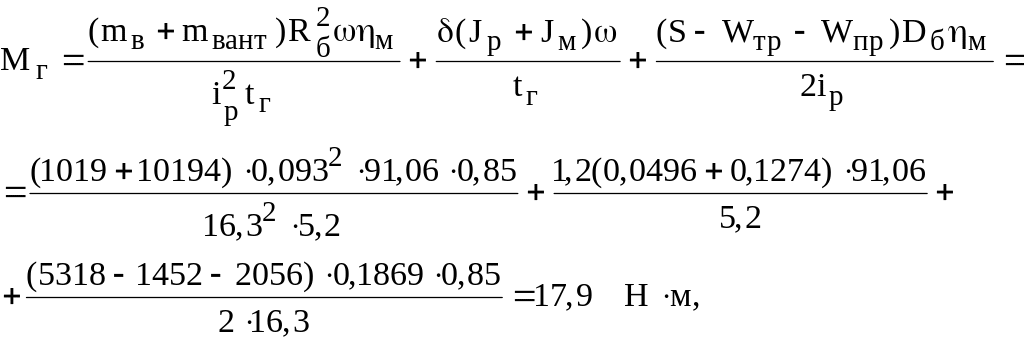

Гальмо встановлюємо на швидкохідному валу редуктора. Необхідний гальмівний момент на валу двигуна
де - час гальмування, який приймаємо за умови виникнення в механізмі пересування візка допустимих прискорень (табл. 14),
с.
Приймаємо двоколодкове гальмо з гідроштовхачем типу ТТ-160
(дод. ХХXІІ [2]) з найбільшим гальмівним моментом 100 Н×м, діаметром гальмівного шківа 160 мм і регулюємо його на необхідний гальмівний момент.
2.7 Розрахунок ходових коліс

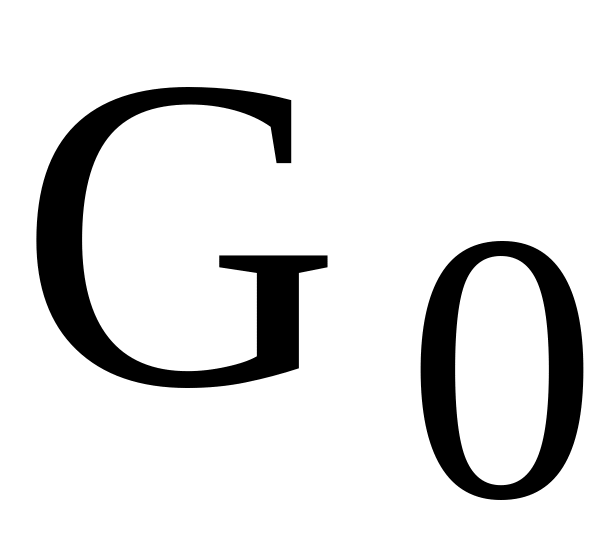

Навантаження на одне колесо візка за умови їх однакового навантаження
Н.
Розрахункове навантаження на колесо
Н.
де - коефіцієнт, що враховує режим роботи механізму; для режиму роботи 4М =1,2 (табл. 15)
g - коефіцієнт, що враховує змінність навантаження, g=0,8 (табл. 15).
Таблиця 15 - Значення коефіцієнтів режиму роботи та змінності навантаження g
Група кранів і режим роботи |
|
|
Q/ |
g |
Крани з ручним приводом >> із машинним приводом: 3М 4М 5М 6М
|
1,0
1,1 1,2 1,4 1,6 |
0,05
0,30 0,4 0,5 1 і більше |
0,98
0,90 0,88 0,86 0,80 |
Примітки: Q - вага вантажу; - власна вага крана з візком або самого візка з вантажозахоплюючим пристроєм.

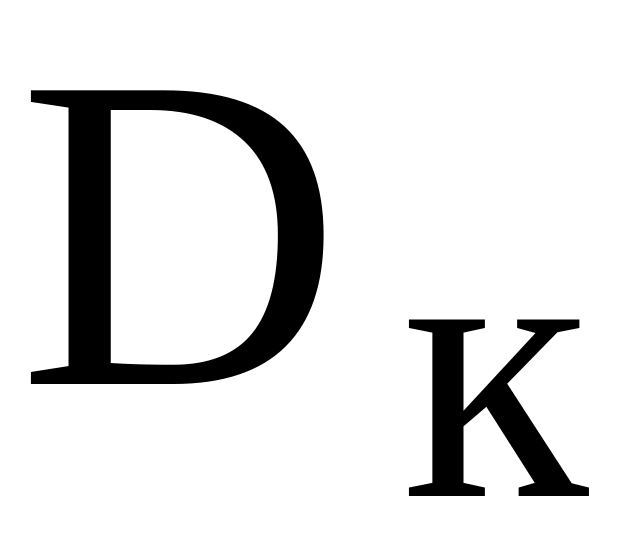

Раніше (див. п.п. 2.2) були вибрані дворебордні ходові колеса з циліндричним профілем обода, діаметром = 250 мм (дод. LIX, LVI [1],
XLII [2]), шириною робочої доріжки В = 70 мм. Приймаємо матеріал колеса - сталь 65Г із твердістю поверхні кочення НВ 320...350.
Значення місцевих напружень зминання при лінійному контакті
(у випадку використання рейки з плоскою головкою)

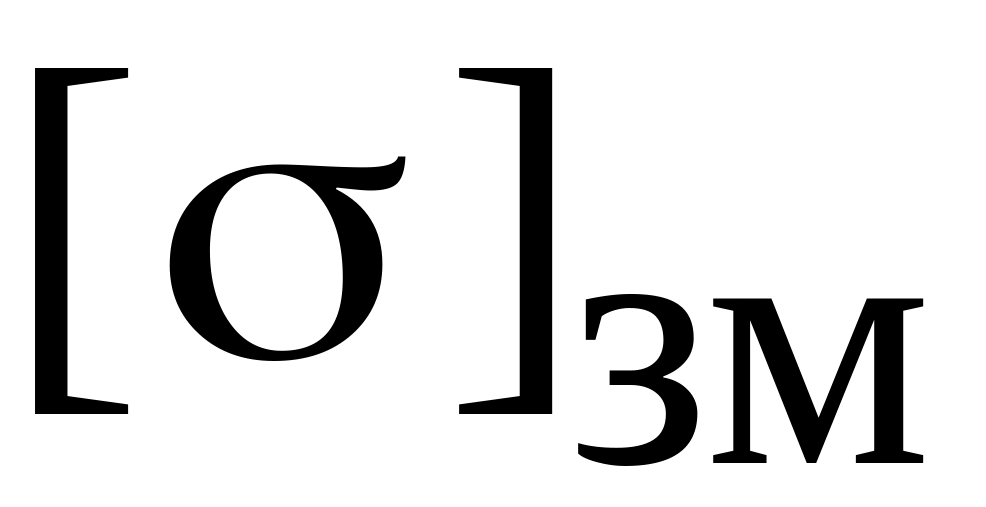

МПа< =850 МПа,

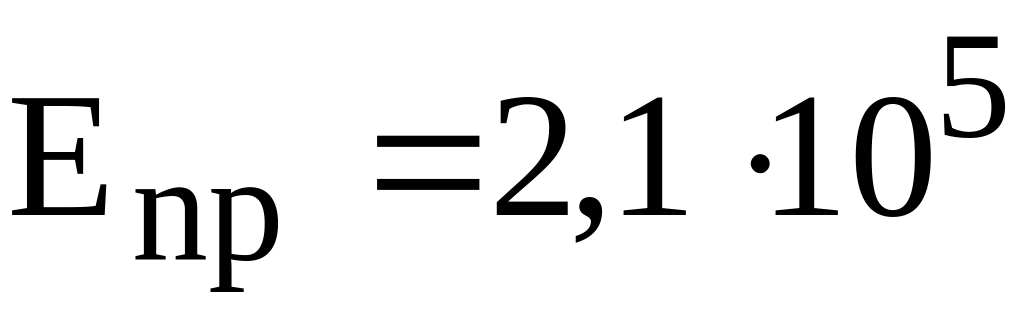

де МПа - приведений модуль пружності для сталевого колеса і сталевої рейки (дод. LXXI [1]). Для чавунного колеса (модуль пружності ) та сталевої рейки (модуль пружності ) приведений модуль пружності знаходять за формулою
,
b - робоча ширина рейки; для прийнятої рейки з перерізом 60х60 мм
(дод. LXX [1]) b = B - 2×r=60-2×2,5=55 мм;
r = 2,5 мм - радіус заокруглення ребра рейки;
= 125 мм - радіус колеса.
=850 МПа - допустимі напруження зминання для колеса, виготовленого із сталі 65 Г (дод. LXXI [1]).
