3.3.2. Перечень необходимых механизмов и путевого инструмента.
Мотовоз МПТ, шт 1
Рельсорезный станок, шт 1
Рельсосверлильный станок, шт 1
Электроагрегат АБ-4, шт 1
Ключ гаечный, шт 2
Ключ торцовый, шт 5
Ключ динамометрический, шт .,... 1
Рулетка мерная, шт 3
Бородок, шт 1
Термометр рельсовый, шт 1
Шаблон ЦУП, шт 1
12. Аппаратура радиосвязи, компл 1
3.3.3. При температуре рельсовой плети превышающей температуру ее закрепления, временное восстановление производят на закрытом для дви-
жения перегоне (в «окно») или в технологическое время, предусмотренное в графике движения поездов.

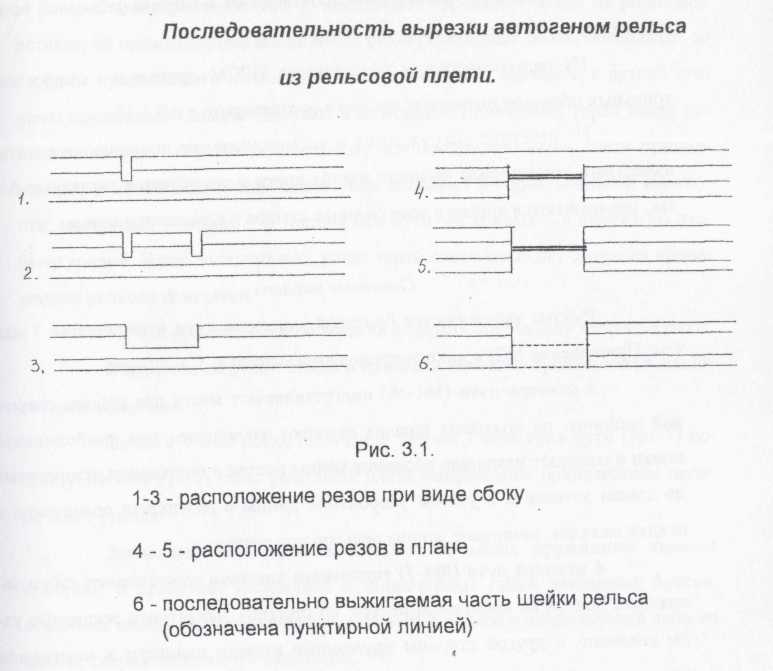

При такой температуре плети в ней действуют сжимающие силы, затрудняющие резание. В таких случаях рекомендуется сначала вырезать газовым резаком кусок рельса длиной 10-20 см в месте дефекта, а затем рельсо-резным станком обрезать концы плетей на требуемых расстояниях. Чтобы вырезаемый кусок рельса не зажимало при удлинении концов плетей и для обеспечения безопасности работающих, можно его вырезать постепенно. Порядок действий при постепенной вырезке показан на рис.3.1. Вначале по концам вырезаемого куска прорезают всю головку и шейку до половины высоты, затем часть рельса, находящуюся между двумя вертикальными прорезями, удаляют горизонтальным резом, после чего на той же длине 10-20 см вырезают две части подошвы но обе стороны шейки. Оставшуюся часть шейки постепенно выжигают посредством вертикальных перемещений резака до образования свободного зазора.
3.4. Окончательное восстановление рельсовой плети сваркой при tp = tзакр. ±_5°. Фронт работ - 55 м Продолжительность «окна» - 1 ч.50 мин.
3.4.1. Особые условия работ.
Для сварки рельсовой плети используется передвижная рельсосва-рочная машина ПРСМ с подвесной головкой К-355 А-1 или К-900.
На месте работ сварочная головка должна располагаться в сторону 1-го свариваемого стыка.
3.4.2. Организация работ.
Работы по окончательному восстановлению рельсовой плети сваркой подразделяются на подготовительные и основные и выполняются в следующей последовательности.
17
Подготовительные работы.
Подготовительные работы выполняются на производственной базе, рельсосварочном предприятии и на перегоне.
На производственной базе производится заготовка рельсовой вставки и погрузка ее на платформу мотовоза.
На рельсосварочном предприятии ПРСМ производит сварку контрольных образцов рельсовых стыков в соответствии с п.3.1.12.
На перегоне выгружаются и устанавливаются полушпалки с металлическими скользунами на месте изгиба плети и опробуются закладные болты, откапываются ящики в зоне сварных стыков и сдвигаются шпалы.
Основные работы.
Работы выполняются бригадой монтеров пути в количестве 7 чел. (см. Приложение №2) в «окно» продолжительностью 1 ч. 50 мин.
монтера пути (№1-№) подготавливают места для работы свароч ной машины: на стыковых шпалах снимают закладные узлы, разболчивают стыки и снимают накладки, обрезают концы плетей с болтовыми отверстиями до длины вставки и с учетом укорочения длины в результате оплавления и осадки металла, зачищают концы рельсов под сварку.
монтера пути (№4-7) торцовыми ключами отвинчивают гайки за кладных болтов на временном рельсе: со стороны выкантовки закладные уз лы снимают, с другой стороны пружинные клеммы сдвигают в монтажное положение.
7 монтеров пути (№1-7) меняют временный рельс на рельсовую вставку; пружинные клеммы сдвигают в проектное положение, устанавливают закладные узлы и наживляют гайки закладных болтов.
Сварочная головка ПРСМ устанавливается на первый стык и производится сварка стыка. После снятия грата и термообработки стык шлифуется по всему периметру грубой обработкой, а затем чистовой обработкой шлифуется поверхность катания головки рельса станком СЧР.
18
Дефектоскопист ультразвуковым аппаратом проверяет качество сварки. Прямолинейность рельса в месте сварки проверяется линейкой длиной 1 м (кривизна более 0,3 мм не допускается).
7 монтеров пути (№1-7) закрепляют закладные болты на рельсовой вставке, на примыкающем конце плети (45 м) закладные болты ослабляют: со стороны предстоящего изгиба плети закладные узлы снимают, с другой стороны пружинные клеммы сдвигают в монтажное положение, торец плети отводят в сторону, образуя забег стыков; освобожденную часть плети приподнимают и по металлическим скользунам изгибают в горизонтальной плоскости: на прямых участках - в сторону оси пути, на кривых - в наружную сторону кривой. Изгиб заканчивают, когда торец плети совпадет с торцом приваренной рельсовой вставки.
ПРСМ продвигается по вставке и производит сварку второго стыка. Обработка сварного стыка и проверка качества производится аналогичным способом.
После 2-3 мин после окончания сварки 7 монтеров пути (№1-7) оставшуюся изогнутую часть рельсовой плети выпрямляют приложением поперечного усилия.
Закладные узлы устанавливаются на место, пружинные клеммы сдвигают в проектное положение и завинчивают гайки закладных болтов, стыковые шпалы восстанавливают, шпальные ящики в подрельсовой зоне на местах сварки засыпаются балластом.
После проверки состояния пути, контроля усилия затяжки болтов динамометрическим ключом, устранения выявленных неисправностей участок работ открывается: для первых одного-двух поездов со скоростью не более 25 км/ч, последующих - определяет руководитель работ.
На этом окончательное восстановление рельсовой плети заканчивается.
