4.Основные размеры и форма дет.Верха обуви.

Осн.размерами дет.об.явл.:

-высота берцев сандалей, ботинков;

-высота голенища полусапог, сапог;

-высота отрезной задинки, жёсткого задника, подноска;

-ширина берца ботинка, голенища полусапога, сапожка, сапога, полусапожка и сапожек с удлинёнными голенищами;

-длина крыла жёсткого задника, подноска

-нормируемый припуск под ЗК в зависимости от метода крепления низа к верху.

Недостающие размеры, необх. для проектирования заготовки верха обуви, разрабатываются на основе антропометрических закономерностей работ стопы деталей обуви, с учётом современного направления моды.

Для определения высоты туфель сущ-т закономерность:

Вт/пб= 0,15Nm+25.5

Высота задинки:

Вз= 0,15Nm+12,5

При проектировании лодочки к расчётной высоте +3мм. Это делается с целью более плотного удержания на стопе, т.к.данная конструкция не имеет удерживающее устройство для закрепления обуви на стопе. Если конструкция с мягкой втачной стелькой( строчечно- клеевой), то высота уменьшается на 4-5мм.

Туфли-обувь, кот.неполностью закрывает тыльную часть стопы и не имеет удерживающих приспособлений для закрепления на стопе.

Разновидности туфель: ч/з подъёмный ремень, т- образный ремнем, с браслетом, с переймами и т.д.

От конструкции заготовки верха обуви зависит её внешний вид и конструкцию верха определяет форма колодки (нос.-пучк.часть) и её приподнятости (высота каблука). Однако при всем этом конструктор должен обращать внимание на её рациональность, а именно соответствие формы и размеров обуви её внутренним размерам, швы, соединяющие дет.верха не должны попадать в область мах изгиба стопы. Края деталей не должны попадать в область косточки наружной лодыжки, а высота туфель в область ахиллесова сухожилия. Глубина выреза союзки д/б, чтобы в готовой об.не были видны пальцы. Глубина в сторону пят.части д/б, чтобы не заходила высоко на подъём, т.к.затруднено будет снятие, одевание обуви, а край туфель будет вдавливаться в мягкие ткани стопы на подъёме и вызывать боль. Все параметры обуви определяются от длины стопы.

Линия отреза задинки находится на 0,4-0,5Дст. Это связано, что удлинённые крылья союзки делать не экономично.

Контур союзки передней части оформляется в виде плавной линии R=18-30мм.

Ч/з подъёмный ремень проектируется с учётом того, чтобы его задний край не попадал в область точки сгиба стопы,т.к. будет натирать её. Длина его д/б такой, чтобы обеспечивала крепление обуви с разным подъёмом.

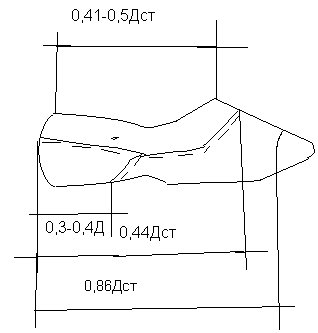

Полуботинки

0,41 Дст для муж.об.

0,5Дст- для жен.и детской обуви.

Чем больше выемка в этом месте, тем экономичнее деталь, но ниже опускать вырез не надо, т.к. уменьш.обхват стопы берцами и обувь плохо фисируется на стопе. В малодетской об.не рекомендуется делать полуботинки с маленькой головкой берца, т.к.обувь будет плохо держаться на стопе, что не допустимо. Контуры и размеры союзки выполняются по тем же правилам, что и в туфлях. Для стандартной обуви вырез союзки выполняется так, чтобы при раскрое крыло одной союзки могло войти в вырез другой(экономия). В модельной об.это правило не выполняется.

В полуботинках с настрочными берцами союзку в месте пристрачивания удлиняют, чтобы скрыть шов, соединяющий союзку с язычком. Оптимальная ширина язычка 40-48мм. Передний контур носка делается выпуклым в сторону пятки. Это связано с большими деформациями нос.части заготовки в процессе формования. После формования выпуклая линия носка будет иметь прямую линию(R=24-32см).

Ботинки

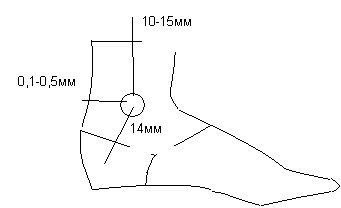

Расстояние верха края берца до лодышки д/б, чтобы он не попадал на косточку лодышки и не натирал в процессе носки.

Сапоги(сапожки)

Подносок. Высота жёсткого подноска соответствует размеру носка в обуви или как 2/3 нос.части готовой обуви. При этом Н подноска м/определить как часть нос.части колодки по формуле : Вжп= 0,15Lурк для модельной и бесподкладочной обуви.

Вжп= 0,2Lурк для повседневной обуви.

Подносок д/б спущен по верхнему краю на нет, чтобы обеспечить качество обуви. При невыполнении этой операции в готовой обуви после формования возникнет дефект вылегание подноска, что недопустимо в гот.обуви.Будет вызывать болезненные потёртости на стопе.

Задник- промежуточная деталь верха обуви, кот. предназначена для придания ложа пятки, а в некоторой обуви и удерживание пятки (лодочка), и обеспечение формоустойчивости обуви. Высота задника и длина его нормируются гостом и зависят от рода обуви, вида конструкции, высоты каблука.

Вз=0,15Nm+(8-9мм)=60-90мм.

Длина крыльев задников с внутренней стороны д/б длиннее. Для юфтевых полусапог и ботинок высота задника делается выше так, чтобы попасть в строчку при одновременном пристрачивании задинки( если кожа термопластична).

Вз=0,15Nm+14.5- полусапоги, ботинки.

Вз=0,15Nm+44.5- для юфтевых сапог.

Высота крыльев задника передней части ниже, чем по задней вертикальной линии. В конце крылья задника скругляются. R зависит от вида обуви, конструкции заготовки.
