Раздел первый электрические и магнитные цепи Электрические цепи постоянного тока
Постоянным называется электрический ток, величина и направление которого неизменны во времени, поэтому на схемах замещения цепей постоянного тока индуктивностью и емкостью можно пренебречь, а при расчетах учитывается только сопротивление резисторов.
При включении и выключении цепей и их элементов установившимся режимам работы предшествуют переходные процессы, в которых емкостными и индуктивными свойствами элементов уже нельзя пренебречь.
Электрическая цепь
Основным объектом электротехники является электрическая цепь, которая представляет собой совокупность устройств, предназначенных для создания, передачи и потребления электрического тока. Отдельные устройства, входящие в электрическую цепь, называют элементами электрической цепи. Свойства элемента определяются его параметрами: сопротивлением, индуктивностью и емкостью.
Электрическое сопротивление характеризует способность элемента поглощать электрическую энергию и преобразовывать ее в другие виды энергии. Свойство элемента создавать собственное магнитное поле, когда в нем протекает электрический ток, определяется индуктивностью. Под емкостью элемента понимают его способность накапливать заряды или возбуждать с их использованием электрическое поле. В общем случае реальные элементы электрических цепей обладают всеми перечисленными параметрами.

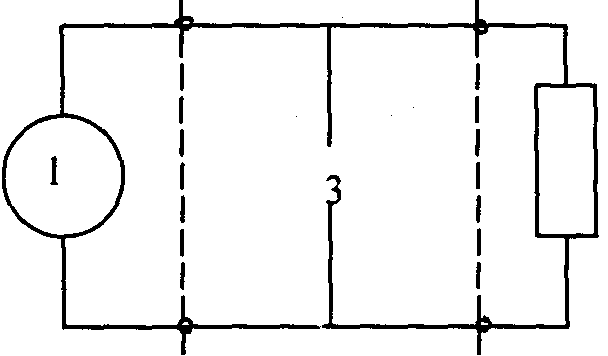

Наиболее обобщенная электрическая цепь включает в себя источник электрической энергии 1, потребитель энергии 2 и соединительные провода 3.
Рис.1 Типовая
электрическая цепь
2
Внутренний участок
Внешний участок
Источник электрической энергии преобразует механическую, химическую, тепловую или другого вида энергию в энергию электрическую. В приемнике электрическая энергия преобразуется в энергию другого вида - механическую, тепловую, химическую, световую и др. Источниками электрической энергии служат генераторы, аккумуляторы и гальванические элементы.
По замкнутой электрической цепи происходит непрерывное движение электрических зарядов (электронов), называемое электрическим током. На схемах условно принято обозначать положительные направления тока и напряжения стрелками от плюса к минусу.
Закон Ома
Как на внутреннем, так и на внешнем участках электрической цепи действует закон Ома, устанавливающий связь между током, проходящим через элемент цепи, и приложенным к нему напряжением.
Закон Ома для замкнутой цепи: сила тока в замкнутой цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи.
Закон Ома для участка цепи: сила тока на участке цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.
или
где g=l/R - проводимость участка цепи (См) - это способность проводника пропускать электрический ток,
R - сопротивление внешней части цепи (Ом),
r - внутреннее сопротивление источника (Ом),
I - сила тока (А),
U - падение напряжения во внешней цепи (В),
ε

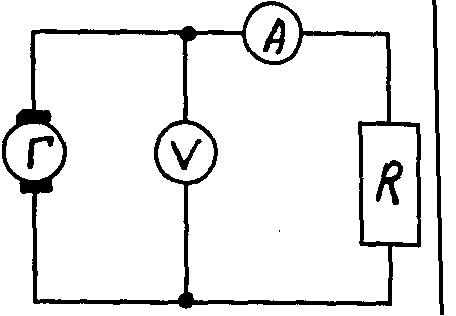

Рис.2 Схема включения
амперметра и вольтметра
Для измерения тока в цепи используется амперметр,
который включается в цепь последовательно, а для измерения
падения напряжения на данном участке используют вольтметр, который включается параллельно.
