Порядок виконання роботи
1 Підняти стержень з голкою.
2 Встановити пластинку з кіркою на плиту приладу.
3 Опустити стержень, щоб голка доторкнулася до поверхні кірки.
4 Зняти покази за шкалою в мм.
5 Пересуваючи пластинку з кіркою, виконати вимірювання в шести точках.
6 Зняти фільтр з кіркою, промити пластину і витерти насухо.
Оформлення результатів вимірювання
1 Записати результати шести вимірювань.
2 Визначити середнє значення товщини фільтраційної кірки.
3 Результати вимірів занести у таблицю 2.2.
Визначення вмісту побічних твердих домішок
у буровому розчині

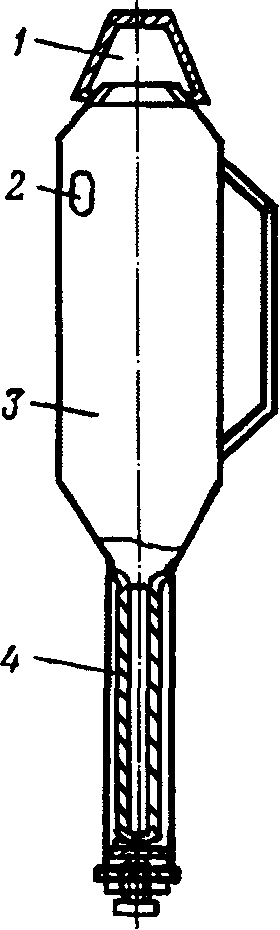

Рисунок
2.6 – Відстійник
ВМ-2
У бурових розчинах поряд із не подрібненими частинками глинистих порід можуть бути також частинки твердих абразивних порід, які викликають інтенсивне зношування обладнання та інструменту. Тому необхідно контролювати вміст таких частинок, щоб своєчасно вживати заходи для їх вилучення з промивальної рідини.
Концентрація побічних твердих домішок (Сп.%) – це величина, яка визначається як відношення кількості всіх грубо-дисперсних частинок незалежно від їх походження до об’єму бурового розчину. Цей коефіцієнт характеризує ступінь забруднення бурового розчину.
У практиці буріння концентрацію побічних твердих домішок в буровому розчині називають вмістом піску в розчині і позначають буквою П, %.
Концентрація твердих домішок (піску) в буровому розчині суттєво впливає на абразивне зношення деталей, які труться між собою. Допустима концентрація твердих домішок (піску) в буровому розчині при роторному способі бурінні не повинна перевищувати 4%, а при турбінному – 2%.
Для визначення концентрації побічних твердих домішок використовують металевий відстійник ВМ-2 (рис. 2.6) або мензурку Лисенка.
Опис приладу
Відстійник ВМ-2 - це циліндрична ємність зі зливним отвором 2, внизу якої вмонтована мензурка 4, об’ємом 10 мл.
Циліндрична ємність закривається ковпачком, який має об’єм 50 см3.
Основні характеристики відстійника
Об’єм, см3:
– відстійника – 600, а до зливного отвору – 500;
– ковпачка –50.
Порядок роботи
1. Промити відстійник водою.
2 Залити в відстійник 200-300 см3 води.
3 Відміряти ковпачком 50 см3 розчину і залити його у відстійник.
4 Долити у відстійник води, поки її надлишок не почне витікати із отвору, що відповідає сумарному об’єму 500 см3.
5 Закривши відстійник ковпачком, а отвір пальцем, інтенсивно перемішати розчин з водою, поки при вертикальному положенні відстійника скляна мензурка виявиться вільною від грубодисперсних частинок.
6 Встановити відстійник вертикально і одночасно включити секундомір.
7 Через 1 хв. визначити об’єм грубодисперсних частинок, що осіли. Вміст піску в процентах визначають як подвоєний результат об'єму твердих домішок, які осіли у мензурці.
(2.7)
де – об’єм грубо дисперсних частинок, що осіли, см3.
8 Вимірювання повторити три рази.
Таблиця 2.2 – Результати вимірювання фільтрації, товщини фільтраційної кірки та вмісту побічних твердих домішок
Параметр розчину |
Одиниці вимірювання |
Числове значення параметру |
Середнє значення |
Фільтрація |
|
|
|
Товщина фільтраційної кірки |
|
|
|
Вміст побічних твердих домішок |
|
|
|
