4.4.5Варикапы
При обратном напряжении диод можно представить в виде конденсатора, емкость которого (барьерная емкость перехода) изменяется в зависимости от величины напряжения, как показано на рис. 2.14. Это свойство позволяет использовать полупроводниковые диоды в качестве управляемого напряжением конденсатора. Однако, у обычных диодов, из-за больших потерь добротность такого полупроводникового конденсатора, то есть его качество, оказывается низким. Специальными методами потери могут быть значительно уменьшены. Диоды, работающие в таком режиме, называются варикапами. Они в основном применяются в качестве управляемых напряжением конденсаторов.
Рис. 2.14. Зависимость барьерной емкости полупроводникового диода от величины обратного напряжения и обозначение
варикапа на электрических схемах.
Специфическими параметрами для варикапов являются:
номинальная или общая емкость при заданном обратном напряжении, либо максимальная емкость;
коэффициент перекрытия по емкости , равный отношению номинальной емкости к минимальной, при максимально обратном напряжении;
добротность варикапа Q – это величина, отражающая уровень потерь на заданной частоте.
5.1.Система обозначений диодов

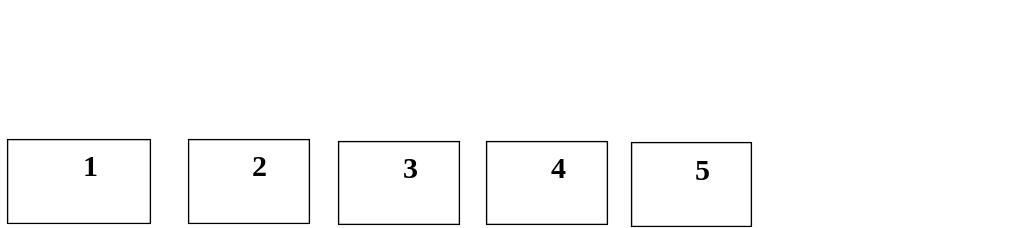

В настоящее время используется система обозначений диодов, состоящая из пяти элементов.
Первый - это буква или цифра, обозначающая исходный материал, используемый для изготовления диода:
Г или 1 – германий, К или 2 – кремний,
А или 3 – арсенид галлия, И или 4 – соединения индия.
Если в обозначении присутствует буква, то диод предназначен для использования в аппаратуре общетехнического назначения, если же цифра, - то в специальной аппаратуре. Такие диоды могут иметь идентичные остальные параметры, но отличаются надежностью и широким температурным диапазоном, вследствие более жесткой отбраковки при технических испытаниях.
Второй элемент – буква, обозначающая тип диода:
Д – выпрямительные, импульсные и универсальные диоды,
С – стабилитроны,
В – варикапы,
А – сверхвысокочастотные (СВЧ) диоды и т.д.
Третий элемент – цифра, определяющая основные функциональные возможности прибора. Она соответствующим образом связана с буквенным обозначением. Для диодов (второй элемент Д) цифра 1 означает, что их постоянный средний ток не более 0,3А, цифра 2 - что ток лежит в пределах 0,3÷10 А, цифры 4÷9 отведены для импульсных диодов с разными значениями времени восстановления.
Для стабилитронов (второй элемент С) единица отражает факт, что его мощность не более 0,3 Вт, а напряжение стабилизации менее 10 В, двойка используется для стабилитронов с той же мощностью, но с 10≤ ≤100В и т.п.
Четвертый элемент в обозначении – двух или более разрядное число, определяющее конкретный тип, а пятый элемент – буква, характеризующая свойства однотипных приборов (отличия по группе каких-либо параметров или свойств и т.п.).
Например, КД209А – кремниевый диод с прямым током больше 0,3А. КС175Ж, 2С175Ц – кремниевые маломощные, стабилитроны в разных корпусах с напряжением стабилизации 7,5В.
В ряде случаев используется дополнительный шестой элемент – буква или цифра в конце обозначения, записанная через черточку. Цифра означает, что это - бескорпусный прибор с соответствующими особенностями. Например, КС175Ц-1 - бескорпусный стабилитрон. Буква С обозначает, что в одном корпусе имеется несколько однотипных элементов – сборка (она часто ставится после второго элемента - КДС, КВС), а буквы Р, Г и К в шестом элементе обозначения свидетельствуют о том, что приборы подобраны по параметрам (попарно, в четверки или по шесть штук). Например, КВ109А-Р.
До 1982 года действовала иная система обозначений. В частности, символами Д7Ж обозначался германиевый диод средней мощности, Д226А – кремниевый, Д815Б – мощный стабилитрон и т.п.
