38. Двигатель постоянного тока с последовательным возбуждением. Механическая характеристика. Двигатель со смешанным возбуждением.
Д вигатель постоянного тока с последовательным возбуждением
Ф=IЯСФ – коэффициент пропорциональности, связывающий ток возбуждения и поток.
Е=СЕФn=СЕФnnIЯ
M=CMIЯФ=CMIЯ2
n =U/(СЕСФ(M/ СЕСФ))-(RЯ+RП)/(СЕСФ)
Перегрузочная способность ДПТ с последовательным возбуждением гораздо больше, чем у двигателя с параллельным возбуждением.
Однако, ДПТ с последовательным возбуждением не допускают пуска на холостом ходу.
Для пуска на ХХ в цепь якоря вводится дополнительное сопротивление.
Двигатель постоянного тока со смешанным возбуждением
ОВС – последовательная обмотка возбуждения
ОВШ – шунтовая обмотка возбуждения
Двигатель постоянного тока со смешанным возбуждением совмещает в себе достоинства
двигателей с независимыми параллельным и последовательным возбуждениями, т.е.
обладает достаточно жесткой механической характеристикой.
39. Получение вращающегося магнитного поля в трехфазной цепи.
Получение вращающегося магнитного поля в 3-хфазной цепи.
В a=Bm sin(t)
Вb=Bm sin(t-1200)
Вc=Bc sin(t+1200)
ej=cos+jsin
e-j=cos-jsin
sin=(ej-e-j)/2j
Вa= ((ejωt- e-jωt)/2j )*Bm
Вb= (( ej(ωt-120) - e-j(ωt-120) )/2j)*Bm
Вc= (( ej(ωt+120)- e-j(t+120) )/2j)*Bm
Над B поставить точку!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
B·a=Ba B·b=Bb*e -j120 B·c=Bc*ej120
B=B·a+·B·b+B·c=Bm[((ejωt- e-jωt)/2j)+((ej(ωt-120)-e-j(ωt-120))e-j120/2j)+
+((ej(ωt+120)-e-j(ωt+120))ej120/2j)]=Bm/2j[ejωt–e-jωt+ej(ωt-240)-e-jωt+ej(ωt+240)-e-jωt]=
=(-3/2)e-jωtBm=(3/2)e-j(ωt-90)Bm
Результирующий вектор магнитной инд-ции постоянен и равен 3Bm/2; вращается в отрицательном направлении со ск-ю .
М-но показать, что при числе обмоток в каждой фазе, равной p, частота вращения магнитного поля уменьшается в p раз, что соответствует увеличению числа полюсов ровно в p раз.
40. Устройство и принцип действия трехфазного асинхронного двигателя. Ад с короткозамкнутым и фазным ротором.
Устройство и принцип действия асинхронного 3хфазного двигателя:
1 – активная часть проводника на кнопке статора
2 – активная часть проводника на кнопке ротора
3 – магнитопровод ротора
4 – магнитопровод статора
5 – вал ротора
Магнитопроводы ротора и статора выполняются из отдельных пластин электротехнической стали.
n0 – синхронная частота асинхронного двигателя, т.е. частота вращения магн. поля статора.
n0=f1/p, - частота тока в статоре, p – число параллельных обмоток в фазе статора или число полюсов.
Принцип действия асинхронного двигателя основан на том, что, при подключении обмотки статора к трехфазной цепи, возникает вращающее магнитное поле. Это магнитное поле, пересекая замкнутую обмотку ротора, наводит в ней ЭДС, которая вызывает ток в обмотке ротора.
В рез-те взаимодействия проводников с током и вращающим магнитным полем, возникает сила, заставляющая вращаться ротор в направлении вращения поля. Скорость вращения ротора всегда меньше скорости вращения поля, поэтому двигатели наз. асинхронными.
Асинхронные двигатели делятсю на дв-ли с фазными роторами и короткозамкнутыми.

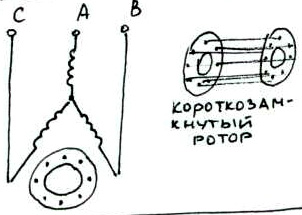

Короткозамкнутый ротор Фазный ротор
Скольжение АД, частота вращения поля, частота вращения ротора АД.
S=n0-n/n0 n0 – частота вращения поля, n – частота вращения ротора.
Скольжение
n0=f1/p ,f1 – частота тока в цепи статора, n – число пар полюсов двигателя
S=1-n0/n --> n=n0(1-S)
Скольжение изменяется в пределах от 0 до 1
S=0: идеальный холостой ход;
S=1: абсолютно заторможенный ротор, режим короткого замыкания.
Частота вращения ротора f2, частота вращения поля f1.
f1=n0p f2=nSp ((=)) nS=n0-n , nS – относительная частота вращения.
((=)) (n0-n)p=( n0-n(1-S))p=n0Sp=f1S
