6. Трехфазные электрические цепи
6.1 Трехфазная система электрических цепей. Основные понятия и определения
Трехфазная система электрических цепей – это совокупность электрических цепей, в которых действуют три синусоидальные ЭДС одной и той же частоты, сдвинутые друг относительно друга по фазе и создаваемые общим источником энергии.
Если все три ЭДС равны по значению и сдвинуты по фазе на 120° или ( по отношению друг к другу, то такая система называется симметричной. Если ЭДС не равны по значению и (или) сдвинуты по фазе друг относительно друга на различные углы, то такая система называется несимметричной. Аналогично определяются трехфазные системы напряжений и токов. Векторные диаграммы симметричных и несимметричных систем ЭДС приведены на рис.6.1.
π/2
2π/3
2π/3
2π/3
а. б. в.
Рис.6.1
Часть трехфазной системы электрических цепей, в которой может существовать один из токов трехфазной системы, называется фазой. Таким образом, фазой является обмотка источника питания (генератора, трансформатора), в которой индуцируется ЭДС, и приемник (нагрузка), подключенный к этой обмотке. В трехфазных системах электрических цепей используется второе значение термина «фаза».
Применяют следующие обозначения фазы (рис.6.2): А (В, С) или а (в, с) – начало фазы, Х (Y, Z) или x (y, z) – конец фазы (прописные буквы относятся к источнику энергии, а строчные – к нагрузке).
За начало фазы принимают полюс (клемму) источника от которого ток поступает во внешнюю цепь при положительном его значении.
В аналитической форме мгновенные значения фазных ЭДС записываются:
;
; (6.1)
.
A a
EA UA IA ZA
x
Y
z y
U C Z
c
ZC
b
B
C IB
IC
Рис.6.2

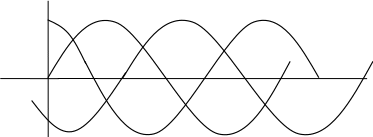

В графическом виде симметричная трехфазная система ЭДС приведена на рис.6.3.
eA eB eC
π/3 2π/3 π 2π
ωt
Рис.6.3
В симметричной трехфазной системе ЭДС сумма мгновенных значений фазных ЭДС в любой момент времени равна нулю: (рис.6.3). Это же выполняется и для амплитудных (действующих) значений векторов: (рис.6.4).
2π/3
p
EC
Рис.6.4
На векторной диаграмме (рис.6.1,а или 6.4) фаза В отстает от фазы А, а фаза С – от фазы В. Такое чередование фаз АВС называется прямой последовательностью, а чередование фаз АСВ – обратной.
