Возможные неисправности и методы их устранения
Возможные неисправности и методы их устранения приведены в таблице 3.
Таблица 3
Наименование неисправности |
Вероятная причина |
Метод устранения |
Координатные столы не отрабатывают заданные перемещения |
Большая скорость координатных столов, неисправны силовые ключи УУШД, загрязнение прецизионной винтовой пары, вышел из строя ШД по одной из координат |
уменьшите скорость координатных столов, исправьте силовые ключи, разберите привод, промойте бензином винт, гайку и смажьте маслом, замените ШД |
Нет 1-й или 2-й сварки |
недостаточная мощность сварочного импульса, недостаточное нагружение, загрязнены проволока или контактные площадки изделия, плохо зажат преобразователь, плохо закреплено обрабатываемое изделие |
Увеличьте мощность сварочного импульса, увеличьте нагружение, освежите исходные компоненты, зажмите преобразователь, закрепите обрабатываемые изделия |
Есть 1-я сварка но проволока обрывается у места первой сварки
|
Слишком велико нагружение, большая мощность сварочного импульса, большой вертикальный подъем инструмента после первой сварки, частично загрязнено капиллярное отверстие, мало отверстие в инструменте, губки не раскрываются после первой сварки |
Уменьшите нагружение, уменьшите мощность сварочного импульса, уменьшите величину ПП5-1, прочистите капиллярное отверстие инструмента, замените инструмент, отрегулируйте разжим губок |
Нестабильна подача проволоки |
Плохой зажим проволоки губками, проволока проскальзывает в губках, плохо отрегулированы отрыв и подача проволоки |
Отрегулируйте зажим проволоки губками, отрыв и подачу |
После подачи проволока находится в стороне от оси симметрии торца инструмента |
Частично засорен капилляр инструмента, капиллярное отверстие инструмента плохо согласовано с поверхностью зажима губок |
Прочистите капилляр инструмента, отрегулируйте положение плоскости губок относительно оси капиллярного отверстия инструмента |
Смещение сварных точек за пределы контактных площадок кристалла более допустимого |
Некачественно произведено согласование отпечатка с визирным перекрестием, неправильно записана программа, люфт в координатном столе |
Произведите согласование, откорректируйте программу, отрегулируйте координатные столы, усилие перемещения должно быть при снятых пружинах 70-90 г, устраните люфт |
При включении на панели блока питания тумблера SА 01 не горит сигнальная лампа HL1 |
Неисправен тумблер SA 01, перегорела лампа HL1, перегорел предохранитель FP |
Замените тумблер SA 01, замените лампу HL1, замените предохранитель FP |

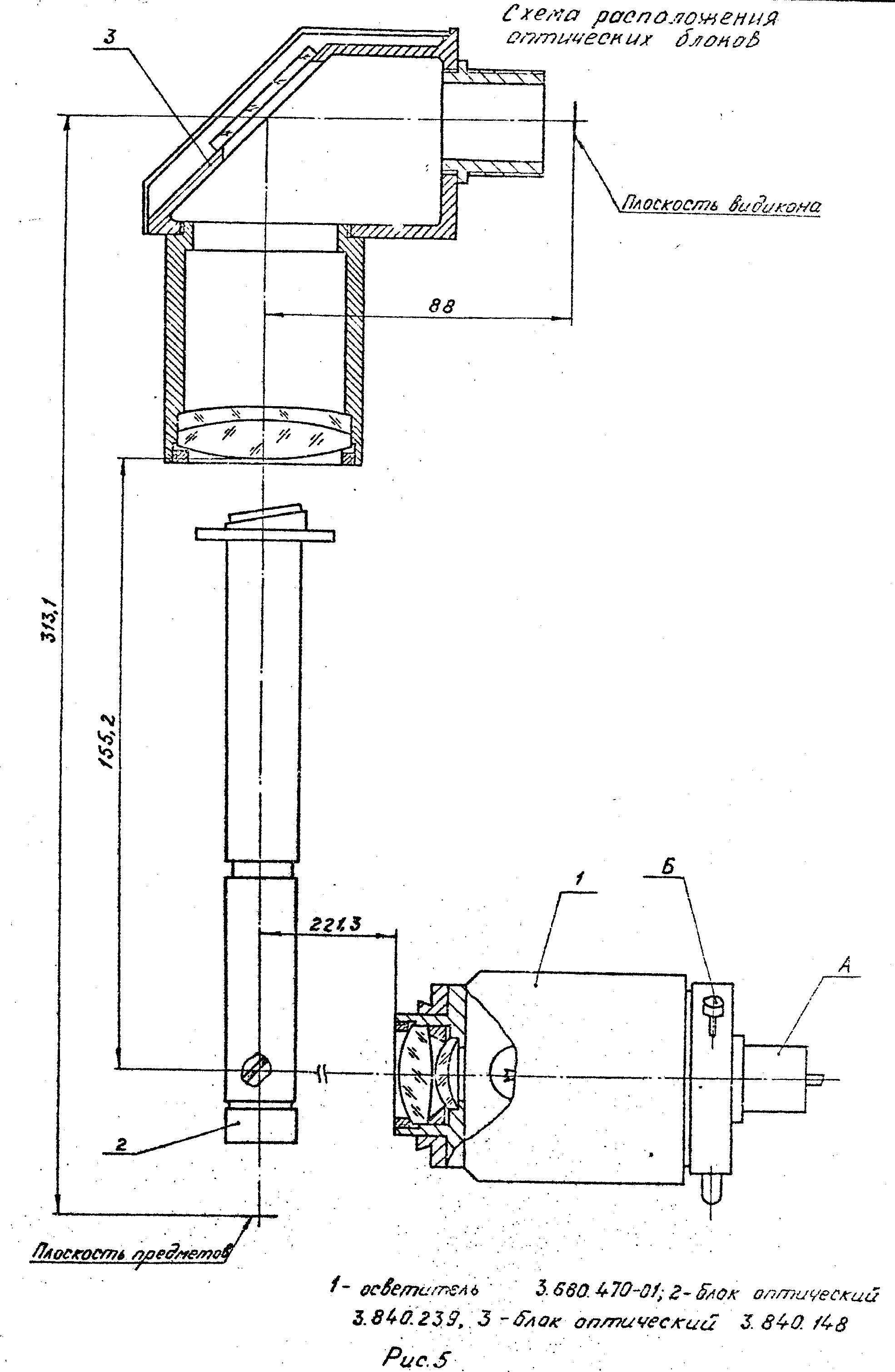

Не горят лампы осветителя |
Перегорели лампы |
Замените лампы |
Ложный контроль обрыва проволоки |
Сопротивление цепи ЗРУ-катушка с проволокой больше допустимого (допустимое 1кОм) |
Проверьте сопротивление цепи в положении «петли» выполнив первую сварку и устраните дефекты |
При нажатии кнопки ВКЛ на подлокотнике питание не включается |
Неисправна кнопка ВКЛ |
Замените кнопку |
При нажатии кнопки ВКЛ на подлокотнике установка включается, затем через 3-4 с выключается |
Срабатывает устройство защиты по питанию |
Отрегулируйте выходное напряжение стабилизаторов +5В, 12В |
После нажатия кнопки БАЗА координатные столы уходят из зоны рабочего поля |
В ОЗУ отсутствует информация о расположении контактных площадок базового прибора |
Запишите в ОЗУ координаты контактных площадок базового прибора |
Один из приводов не отрабатывает перемещение |
Неисправны силовые ключи УУШД |
Исправьте силовые ключи |
При подаче одиночных импульсов привод движется неравномерно, меняет направление движения |
Вышел из строя ШД |
Замените ШД |
Перечень возможных неисправностей генератора ультразвукового приведен в разделе 2 технического описания 3.529.141-02ТО
Перечень возможных неисправностей устройства перемещения приборов для автомата ЭМ-4020Б приведен в разделе 13 технического описания 3.880.063 ТО
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Перечень работ для различных видов технического обслуживания приведен в таблице 4
Таблица 4
-
Содержание профилактических работ
Периодичность обслуживания
Удаление ветошью пыли и масла со всех механизмов
После окончания работы
Очистка кисточкой или тампоном из безворстной ткани, смоченной в спирте ректификованном техническом рабочей части инструмента, губок зажима проволоки, трубки, объектива микроскопа, объектива датчика, токосъемника
Перед началом работы
Промывка подшипников поворотного устройства бензином авиационным Б70
1 раз в 6 месяцев
Разборка и промывка ходовых винтов и гаек привода Х,У, Z и направляющих координатного стола, каретки вертикальных перемещений бензином
авиационным
1 раз в 3 месяца
2. После проведения технического обслуживания по п.4 (см.таблицу 4) необходимо произвести проверки технического состояния по п.п.7,9 (см, таблицу 2).
3. Смазку автомата производите согласно таблице 5
Точка смазки |
Смазочный материал |
Периодичность введения смазки |
Кол-во вводимой смазки |
Наименование точки смазки |
Заправочное устройство |
9, рис. 2 |
Смазка ЦИАТИМ-202 |
1 раз в месяц |
5-8 |
Направляющие координатных столов |
Кисточка |
16, рис. 3 |
То же |
-"- |
5-8 |
Направляющие каретки вертикальных перемещений |
-"- |
3, рис. 3 |
-"- |
-"- |
10-15 |
Подшипники поворотного устройства |
-"- |
26, 36, 63 рис. 4 |
Масло МВП |
1 раз в месяц |
3-5 |
Подшипники механизма подачи проволоки, винтовая пара |
масленка |
Техническое обслуживание устройства перемещения приборов для автомата ЭМ-4020Б проводится согласно раздела 15 технического описания 3.880.063 ТО.
Рисунок 1
Рисунок 2
