29. Методика проектирования устройств эвм в моп и кмоп схемотехниках. Привести примеры.
МОП
1. Сначала в соответствии с функцией, которая обязательно должна иметь общую инверсию, реализуем между «землей» и выходом подынверсное выражение с помощью второго и третьего принципов синтеза схем на МОП транзисторах.
2. Между выходом и питанием реализуем общую инверсию в виде нагрузочного МОП транзистора (первый принцип синтеза схем на МОП транзисторах).
КМОП
1. Сначала в соответствии с функцией, которая обязательно должна иметь общую инверсию, реализуем между «землей» и выходом логическую n-канальную часть схемы, соответствующую подынверсному выражению с помощью второго и третьего принципов синтеза КМОП схем на МОП транзисторах.
2. Между выходом и питанием реализуем p-канальную альтернативную часть схемы, реализующую общую инверсию (первый принцип синтеза КМОП схем на МОП транзисторах).
Примеры:
30. Синтезировать элемент с тремя состояниями в любой схемотехнике кроме ттл.
31. Схемотехника элементов эмиттерно-связанной логики (эсл).
Эмиттерно Связанная Логика - ЭСЛ.
Мэсл (маломощная эсл)
Логика – Л+
|
|
|
|
|
|
|
x < Eоп |
x |
Выход 1 |
Выход 2 |
Uбэ1 < Uбэ2 |
||
|
0 |
|
1 |
|
0 |
|
|
1 |
|
0 |
|
1 |
|
В данном случае – относительно положительная логика.
То, что немного больше Еоп – это логическая единица, меньше – ноль.
Зависимую функцию ИЛИ можно реализовать, включив вместо транзистора Т1 параллельно транзисторы Т11 и Т12.
Достоинства:
Функционально полный базис
Маленький логический перепад
Недостатки:
Маленькая помехоустойчивость
Есть сопротивления

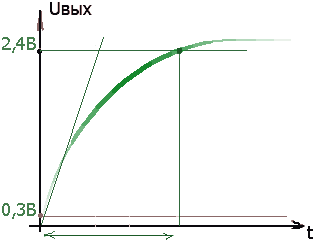

Rвых = [кОм] большое время задержки
С = ~ (Rвых * Cп)
Чтобы уменьшить Rвых и уменьшить задержку, надо к выходу подключить эмиттерный повторитель.
// Пометим эту схему (*****)
Эмиттерные повторители на выходе позволяют реализовать дополнительную функцию ИЛИ.
С |
D |
T1 |
T2 |
выход |
|
0 |
0 |
закрыт |
закрыт |
0 |
0 |
0 |
1 |
закрыт |
открыт |
IR |
1 |
1 |
0 |
открыт |
закрыт |
IR |
1 |
1 |
1 |
открыт |
открыт |
IR |
1 |
Пример:
Вывод: использование эмиттерных повторителей в ЭСЛ дает два преимущества.
Увеличение быстродействия за счет уменьшения входного сопротивления
Реализацию дополнительной логической функции монтажное или (параллельное соединение эмиттерных повторителей)
Существует и недостаток у этих схем – это два источника напряжения. Поэтому наша задача – уменьшить количество источников питания.
- большое количество источников напряжения (2Е).
Источник опорного напряжения.
Цель: сделать один источник питания.
Вставляем этот кусочек в схему (*****) и получаем:
Еоп(ЭСЛ).
D1, D2 – используются для компенсации температуры в схеме.
Цель: const jc, то R3 – выполняет функцию источника тока.
Рассмотрим от (.) С до (.) В -> до земли.
(.)В – компенсация изменения напряжения на переходах.
t0 (повышается) U (понижается на переходе) и наоборот.
Рассмотрим случай когда диодов нет.
(Uбэ2 + DUpn)+( Uбэ5+ DUpn)-( Uд1+ DUд)-( Uд2+ DUд)
Ток через R7 становится =const. Для того, чтобы чуть-чуть повысить запас помехоустойчивости, используют отрицательное питание.
Принцип:
Если в схеме добавить или уменьшить напряжение (все основные управляющие ,Е, земля, Еоп,U0,U1) на одну и ту же величину Þработа не изменится. От всех напряжений вычитаем Е. Получили схему ЭСЛ с отрицательным питанием.
