Какую работу нужно написать?
46. Синтезировать структуру нстл с общими коллектором и эмиттером. Сайт
47. Схемотехника инжекционных схем. Алгоритм синтеза инжекционного инвертора.
U1 U2
(R1, T1) (R2, T2)
Хотим: U3 (R1, T2) (I)
Uвх = U0 T1 – закрыт Uвх = U1 T1 – насыщен
Uвых1 = U1 Uвых = U0
T2 – насыщен T2 – закрыт
IR1 втекает в базу T2 IR1 = Iк..нас1
Тогда получаем:
В качестве источника тока в интегральных схемах применяют pnp-транзисторы.
Принципиальная схема инжекционного инвертора транзисторной схемотехники.
Синтез структур инжекционных инверторов.
1) x
= nGround
Это инвертор с торцевым инжектором.
2) x = pE
48. Нарисовать модель фиэ размерностью 8 с двумя циклами и реализовать ее в трех технологиях (эпитаксиально-планарной, с локальной эпитаксией, 3-d).
49. Ттл с простым инвертором. Принципиальная схема, работа, математическая модель, варианты топологий и структур.
а)На входы А и В подается напряжение логического нуля. Переходы бэ1 и бэ2 транзистора Т1 открыты. Ток от цепи питания через резистор R1 и открытые переходы база-эмиттер будет уходить в управляющую схему. Необходимо, чтобы транзистор Т2 был закрыт. На выходе должна быть логическая единица. Участок [0-2] передаточной характеристики.
б) На вход А подается логический ноль, переход бэ1 открыт, на вход В подается логическая единица, переход бэ2 закрыт. Следовательно, транзистор Т1 открыт (т.к. один из переходов база-эмиттер открыт). Для транзистора Т2 режим аналогичен предыдущему, он закрыт. На выходе – логическая единица.
в) Аналогично второй строке, только переходы «меняются местами». На выходе – логическая единица.
г) На всех входах – логические единицы. Все эмиттерные переходы закрыты. И ток от цепи питания через резистор R1 и открытый переход база-коллектор тр-ра Т1 должен быть достаточным, чтобы ввести тр-р Т2 в насыщение. На выходе Uкэн – логический ноль. Участок [3-4] передаточной характеристики.
Участок [2-3] соответствует отпиранию выходного тр-ра Т2.
50. Зависит ли мощность кмоп-вентиля от количества логических входов? Если зависит, то как?
51. Основные характеристики ТТЛ с простым инвертором. +49 вопр
Логика – Л+.
A |
B |
МЭТ |
Т |
выход |
|
0 |
0 |
б-э1 отрыт б-э2 отрыт |
E1R1 закрыт |
n=0 E |
1 |
0 |
1 |
б-э1 отрыт б-э2 зарыт |
закрыт |
E |
1 |
1 |
0 |
б-э1 зарыт б-э2 отрыт |
закрыт |
E |
1 |
1 |
1 |
б-э1 зарыт б-э2 зарыт |
насыщен |
Uкэн (0.1 0.2 В) |
0 |

Достоинства и недостатки ТТЛ с простым инвертором.
В сравнении с ДТЛ:
Дост: мал площадь, мал мощность, мал задержка.
Недост: низкая помехоустойчивость.

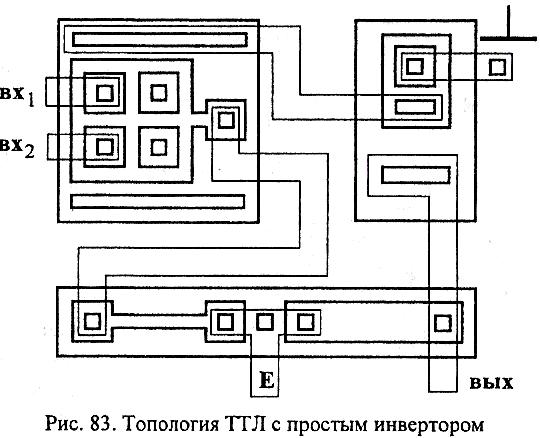

Топология.

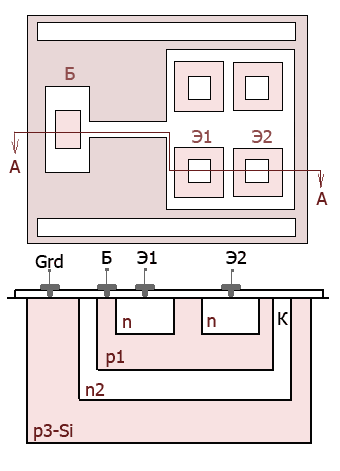

Существует паразитный транзистор p1 – n2 – p3
p1 – база
n2 – коллектор
p3 – Gound
