58. Синтезировать схему мэсл без резисторов. Описать ее работу и различные варианты интегральных структур.
59. Инжекционный инвертор. Принципиальная схема, работа, математическая модель, варианты топологий и структур.
В инжекционных инверторах каждый логический транзистор питается от индивидуально источника тока в цепи его базы, а проблема равномерного распределения выходного сигнала между параллельно включенными нагрузками решается с помощью многоколлекторного транзистора, причем каждый коллектор в инжекционном инверторе рассматривается как независимый источник выходного сигнала.
Наличие нескольких коллекторов позволяет получать развязанные логические выходы для одной ключевой схемы, что значительно облегчает построение сложных логических схем.

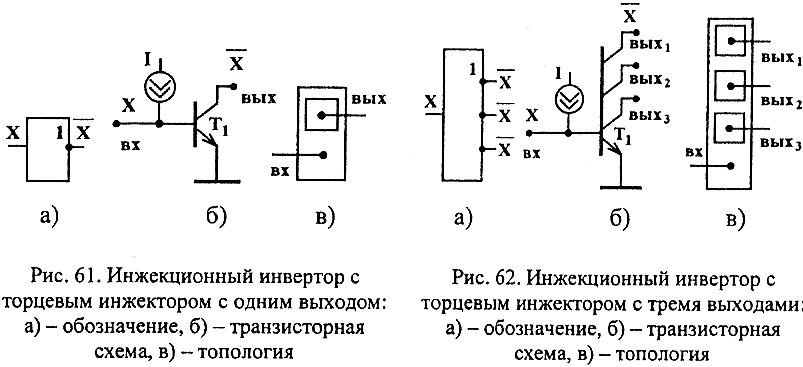

Принципиальная схема инжекционного инвертора транзисторной схемотехники.

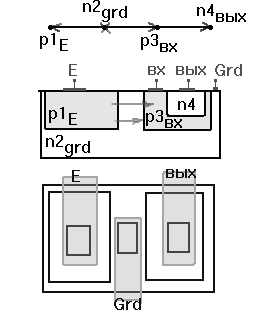

Синтез структур инжекционных инверторов.
1) x = nGround
Это инвертор с торцевым инжектором.
60. Нарисовать модель фиэ размерностью 7 с одним циклом и реализовать ее в трех технологиях (эпитаксиально-планарной, с локальной эпитаксией, 3-d).
