14. Выбор оборудования пылеприготовительных установок
Системы пылеприготовлення делятся на центральные и индивидуальные. Центральные подразделяются на схемы с центральной сушкой топлива при индивидуальном размоле и схемы с отдельно расположенным центральным пылезаводом, в котором производятся и сушка и размол. Центральные схемы пылеприготовления выполняются разомкнутыми по сушке, т. е. отработанный сушильный агент сбрасывается в атмосферу.
Различают индивидуальные схемы пылеприготовления с прямым вдуванием и схемы с пылевым промежуточным бункером. В первом случае пыль из мельниц направляется вместе с отработанным сушильным агентом непосредственно к горелкам топочного устройства; во втором—пыль после сепаратора осаждается в циклоне и собирается в пылевом бункере.
Схема с прямым вдуванием является замкнутой, так как в ней отработанный влажный агент сбрасывается вместе с пылью в топку. Схемы с пылевым бункером выполняют как замкнутыми, так и разомкнутыми.
Выбор схемы определяется видом топлива, его приведенной влажностью, типом мельницы, типом топочного устройства, производительностью котла и характером его нагрузки, а также количеством влаги, %, которое необходимо испарить в процессе сушки, определяемым по формуле
, где Wp и Wп- соответственно влажность топлива, поступающего в установку, и влажность пыли, %.
При сжигании углей с малым выходом летучих(например антрацитный штыб) требуется тонкий размол топлива. В этом случае применяются тихоходные шаровые барабанные мельницы(ШБН). И системы пылеприготовления с промежуточным бункером пыли. При сжигании мягких бурых углей и каменных углей с большим выходом летучих(>30%) допускается более грубый помол топлива. В этом случае используют быстроходные молотковые мельницы(ММ) и систему пылеприготовления без промежуточного бункера пыли. Также используют среднегодовые валковые мельницы(МВС) и мельницы- вентиляторы(МВ) для размола мягких бурых углей и фрезерного топлива.

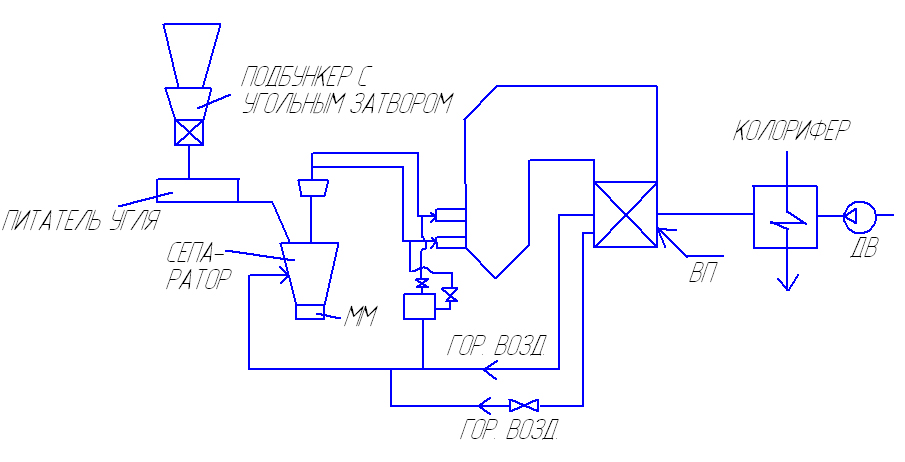

Замкнутая схема пылеприготовления с прямым вдуванием угольной пыли через горелки.
15. Выбор машин тягодутьевых установок
К ним относятся дымососы(Д) и дутьевые вентиляторы(ДВ). Крупные котлоагрегаты оснащаются 2-мя Д и 2-мя ДВ. Подача Д и ДВ выбирается из условия полной производительности котла с запасом 10%. 1 Д и 1 ДВ должен обеспечивать не <50% нагрузки котла, а при использовании тощего угля или антрацитного штыба не менее 70%. Для котлов с наддувом на газомазутном топливе вместо ДВ применяют воздуходувные машины. При этом Д не требуются, их устанавливают как резерв на время освоения парогенератора под наддувом. Коэффициент избытка воздуха(α) в пылеугольных топочных камерах выбирают преимущественно α =1,15. В циклонных двухкамерных топках α =0,11 ?. При сжигании газомазутного топлива α=1,05. Сернистый мазут сжигается при α=1,02-1,03 в топке при установке форсунок соответствующей конструкции, уплотнений топочной камеры и автоматизации процесса горения. Присосы воздуха в газовом тракте должны быть <=10% при трубчатом и <=20% при регенеративном воздухоподогревателе. В электрофильтре теоретически необходимое количество воздуха =10%, в циклонах или мокрых золоуловителях =5%.
Напор Д и ДВ выбирают с запасом 15%. Напор Д обычно составляет 3-5кПа, ДВ 4-7кПа, воздуходувок 10-13кПа.
