28.Устр и принц раб пнд и пвд.
Греющий пар поступает в подогреватель по трубопроводу сверху и движется навстречу нагреваемой питательной воде.
(Для ПВД три зоны) В охладителе пара питательная вода отбирает от поступающего пара теплоту перегрева. Для этого в паровом пространстве охладителя расположено множество перегородок, которые обеспечивают длительный контакт перегретого пара и питательной воды.
Пройдя охладитель, пар поступает в собственно подогреватель, где происходит конденсация пара и передача теплоты конденсации питательной воде. Образующийся конденсат имеет температуру насыщения, которая значительно выше температуры поступающей питательной воды. Поэтому для более полного использования теплоты конденсата он направляется в охладитель конденсата. Охлажденный конденсат направляется либо в подогреватель с более низким давлением, либо в деаэратор.
1 -водомерное стекло 2-перегородка
3 -вход пара
4-решотка
5-водяная камера
6-вход и выход воды
7,9-вентили для отвода воздуха
8-перегородк
10-трубки
11-корпус
12-конднса-
тоотводчик с попловком.
конденсат
1-дроссельная шайба
2-корпус
3-колл-ры питат воды
4.5-подвод и отвод пит воды
30.Схема слива к-та гр. Турбины.
При выходе из рабочего сливного потока ПНД -2 конденсат из ПНД-2 сливается в расширитель дренажей турбины а не в ПНД-1. Это обьясняется режемными особенностями при которой разность давлений в отборах будет недостаточный для осуществления каскадного слива.

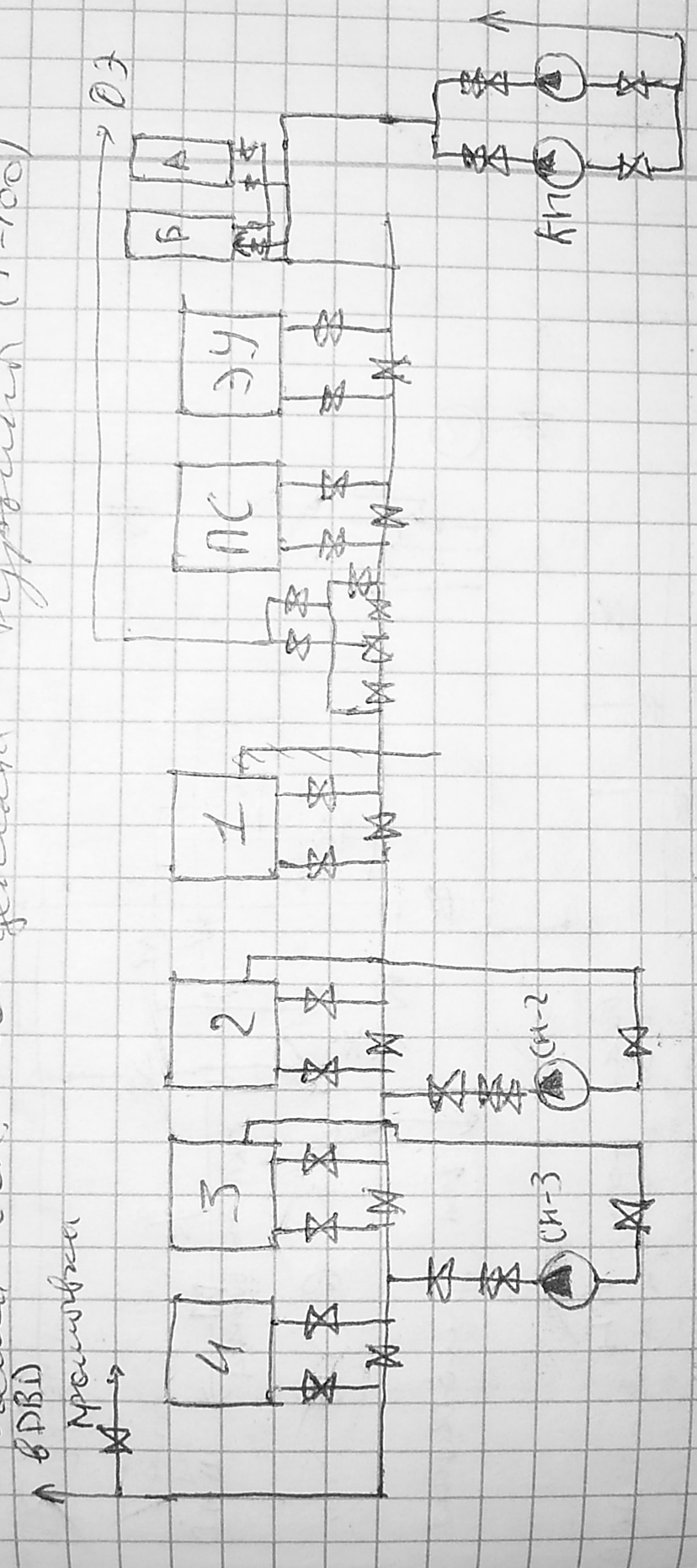

29. Схема основного конденсата турбины
31. Развернутая тепловая схема тэс. Схема отвода паровоздушной смеси из пнд и пвд , конденсатных и сливных насосов.
К- конденсатор
Развернутая тепловая схема включает в себя тепловое оборудование пароводяного тракта электростанции и трактов других основных теплоносителей и объединяет его трубопроводы с арматурой ,в отличие от принципиальной тепловой схемы РТС включает в себя все агрегаты ТЭС рабочие и резервные. РТС дает представление о типе и числе агрегатов на станции о способах соединения оборудования трубопроводами, типе и расстановке оборудования.

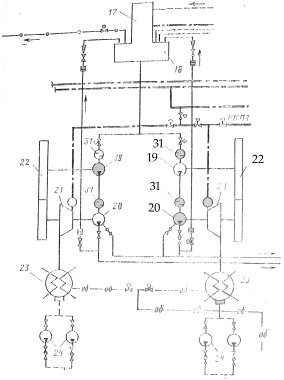

32. Развернутая тепловая схема тэс. Схема включения деаэратора и питательного насоса.
Развернутая тепловая схема включает в себя тепловое оборудование пароводяного тракта электростанции и трактов других основных теплоносителей и объединяет его трубопроводы с арматурой ,в отличие от принципиальной тепловой схемы РТС включает в себя все агрегаты ТЭС рабочие и резервные. РТС дает представление о типе и числе агрегатов на станции о способах соединения оборудования трубопроводами, типе и расстановке оборудования.
19 бустерный насос,20 питательный насос,22понижающий редуктор,31водяной фильтр.
33. Развернутая тепловая схема тэс. Схема включения дренажных баков(баков низких т очек) и сливных баков.
РуДБ- регулирующее устройство дренажных баков.
НСлБ- насос сливных баков
1.Слив охладителя с охлажденных подшипников
2. Перелив ПВ
3.От РП2
4. Аварийный сброс ДВД после барботера.
5. Сброс основного конденсата турбины.
6. Сброс в канализацию.
Развернутая тепловая схема включает в себя тепловое оборудование пароводяного тракта электростанции и трактов других основных теплоносителей и объединяет его трубопроводы с арматурой ,в отличие от принципиальной тепловой схемы РТС включает в себя все агрегаты ТЭС рабочие и резервные. РТС дает представление о типе и числе агрегатов на станции о способах соединения оборудования трубопроводами, типе и расстановке оборудования.
34.Выбор площадки для сооружения электростанции.
Под площадкой ЭС понимают пром. площадку ТЭС, на которой размещены все основные сооружения а так же земельные участки необх. для размещения других объектов входящих в комплекс сооружения ТЭС, включая объекты жилищно-гражданского строительства и коридоры для ЛЭП.
( Водохранилища, золоотвалы , склады топлива , очистные сооружения , распред. устройства).
Основные условия для выбора места размещения ТЭС:
1) Наличие площадей достаточных для размещения всех сооружений эл-ро станции при этом должна быть возможность расширения.
2) Соответствие площадки требованиям технологического процесса
3) Благоприятный рельеф местности и генеологические условия обеспечивающие быстрые сооружения ТЭС и сниж. затрат
4) Наличие железнодор. Связи с железнодорожными путями общего пользования и местами добычи топлива, а также автодор. связи с дорогами общего пользования.
5) Близость карьеров , залежей песка и камня
6) Наличие достаточных источников питьевой воды и воды для технического водоснабжения.
7) Возможность расположения ТЭС на землях не сель.хоз. назначения или на пригодных для сельского хозяйства.
8) Возможность расположения площадки не в зонах обрушения выработок, залежа полезных ископаемых и не оползневых участках.
Площадка для ТЭЦ обычно располагается в центре тепловых нагрузок с учетом перспективного развития энергопотребления . Площадка должна распологаться в зоне не затопляемой паводковыми водами.
Осн. факторы при выборе площадки.
1) Фактор ОС.
2) Экономические факторы
3) Соц-но кономические
4) Факторы здоровья и безопасности населения
5) Факторы общего мнения.
Основная задача при разработке генпланов ТЭС – это сокращение отводов земель.
При выборе места строительства учитывают вид и качество топлива.
Станцию необходимо располагать с подветренной стороны по отношению к жилому району.
Расстояние до потребителей горячей воды допускают до 35 км, а пара до 10 км.
35.Генеральный и ситуационный планы ТЭС.
Ситуационный план- это взаимное расположение на карте сооружений ТЭС с всеми коммуникациями.
Генеральный план – это взаимное расположение основной площадки.
Осн. площадка ТЭС вкл: пром площадку ТЭС , ОРУ , склад топлива очистные сооружения .
На территории пром площадки размещены: главный корпус, ДТР топливоподача , объединенный вспомогательный корпус ОВК, химводоочистка , центральные ремонтные мастерские , инженерный корпус, центральный склад и склад реагентов ХВО и т.д.
Генпланом вся территория станции делится на зоны в которых располагаются сооружения :
Основные сооружения: главный корпус, ДТР , дымовые трубы, пусковая котельная, градирни с насосной оборотного водоснабжения , ХВО инженерно-бытовой корпус и столовая.
Вспомогательные сооружения: ремонтные мастерские , материальный склад, склад взрывоопасных материалов, ГРП, перекачивающая насосная станция.
Мазутное хозяйство , очистные сооружения комплекс насосной станции ГВС.
Комплекс зданий и сооружений ж/д станции ТЭС и пожарное депо.
Ген планы должны предусматривать удобное примыкание автомоб и железных дорог.
Главное здание эл-ро ст. размещается так что бы свободно расширяться в сторону одного из торцов. Градирни удалены от откр распред устройств и железных дорог.
