7.Экономические основы конструирования.
Главные показатели: 1.высокая производительность
2.прочность
3.надежность
4.экономичность
5.малая масса и металлоемкость
6.габариты
7.безопасность облуживания
8.высокие технические ресурсы
9.степень автоматизации
Экономическая эффективность определяется полезной отдачей машины и суммой эксплуатационных расходов за весь период ееы. На экономичность машины существенное влияние оказывают
-
рентабельность
-
экономическая эффективность
-
продолжительность работы
-
долговечность
-
затраты на энергию
-
материалы
-
обслуживание
8. Центральное растяжение (сжатие) прямого бруса. Закон Гука.
Деформацию растяжения или сжатия исследуют на брусьях или стержнях-телах, отличающихся тем, что у них 1 размер значит больше 2х других.
При рассмотрении растяжения (сжатия) брусьев применяют гипотезы плоских сечений четырех распределенных усилий по площади поперечного сечения
Нормальное напряжение бруса определяется в зависимости σx=N/F
N – равнодействующая нормальная сила
F – площадь поперечного сечения
σx – нормальное напряжение
Рассмотрим абсолютное удлинение груза:
1
– L
Относительная
продольная деформация или относительное
удлинение
Относительная
поперечная деформация:
Коэффициент
Пуассона
Закон Гука:
действующее напряжение пропорционально
относительной деформации σx
= E*
E – коэффициент пропорциональности
При расчете на прочность необходимо знать какое значение напряжения σ можно считать безопасным, оно должно быть меньше σоп – опасное, при котором возникает возможность разрушения.
Наиболее безопасным напряжением называется допускаемым напряжением [σ]
Условие прочности
при растяжении груза σmax=
[σ]
Допускаемое напряжение выражается в долях опасного: [σ]= σоп/n
n-коэффициент безопасности, коэффициент запаса
9.Механические характеристики и испытания материалов.
При расчетах на прочность деталей механизмов необходимо знать механические свойства материалов:
-
прочность
-
упругость
-
твердость
-
пластичность
Упругость характеризует модуль упругости 1-го рода, коэффициент Пуассона.
Механические свойства определяются на специальных машинах и приборах и испытываются образцы изготовленные из данного материала. Различают испытания на растяжение, сжатие, изгиб, сдвиг, кручение….
Образец, применяемый
при испытании растяжением представляет
собой:
Характеризуется
расчетная длина образца
,
диаметром d0,
рабочая часть

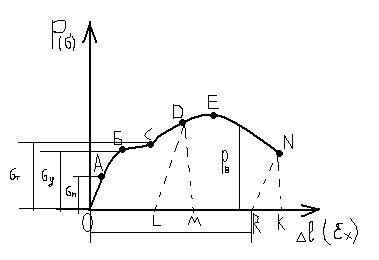

σn – предел пропорциональности
σт – предел текучести
ОА – прямолинейная линия – растяжение с соблюдением закона Гука
АБ – прямая
пропорциональность нарушается между
и P(σ)
между нагревом и деформацией, но
сохраняются упругие свойства до т. Б
БС – площадка текучести, материал «течет» без существенного увеличения нагрузки.
При движении по кривой к т. Е образуется «шейка» - местное уменьшение сечения, который быстро развивается при уменьшении внешней нагрузки, хотя напряжение растет.
В т. N наступает разрыв образца. Предел пропорциональности σп – наибольшее напряжение для которого справедлив закон Гука.
Предел упругости σу – наибольшее напряжение до которого образец не получает заметных остаточных деформаций.
Предел текучести σт – напряжение при котором происходит деформация без заметного увеличения нагрузки.
Предел прочности σв – отношение максимальной силы Рв, которую способен выдержать образец, к его начальной площади поперечного сечения.
