Вопрос 47. Расчетные схемы валов и осей.

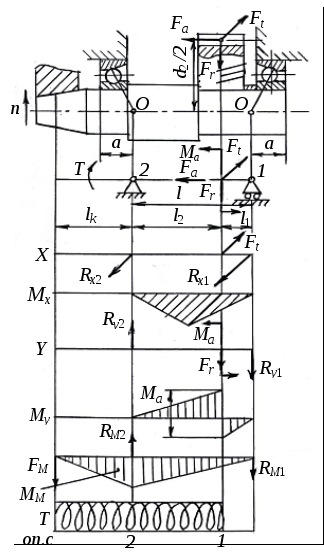

Вал рассматривается как балка на двух опорах – подшипниках. Силы, действующие на вал со стороны насаженных на него деталей, условно считают сосредоточенными и приложенными по серединам длин ступиц.
Н
а) силы внутри опор: в зацеплениях зубчатых (червяч.) передач Ft, Fr, Fa; от др.передач и устр-в;
б) консольные нагрузки на входных и выходных концах от ременных, цепных, зубчатых передач и др. деталей; от муфт FM (радиальная сила) в связи с несоосностями соединяемых валов.
в) вращающий момент Т;
г) изгибающие моменты Ma от эксцентрично приложенных осевых сил Fa: Ma = 10-3Far, H·м, где r = d/2 – радиус (плечо) приложения силы Fa.
Подшипник, восприним. только радиальную нагр-ку, заменяют шарнирно-подвижной опорой 1.
Подш., воспринимающий радиальную и осевую нагрузки – шарнирно-неподвижной опорой 2.

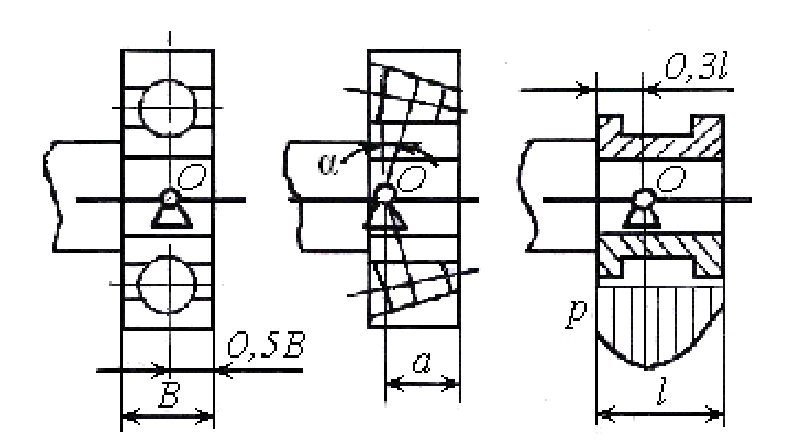

Условную опору (точку 0 приложения сил реакций) располагают на середине радиальных подшипников качения (рис. а) или со смещением а (рис. б) от внешнего торца подшипника для радиально-упорных подшипников (обоснование см. в разделе подшипников качения). У валов на подшипниках скольжения (рис. в) давление по длине l подшипника распределено неравномерно вследствие деформации вала.
48. Расчеты валов на прочность и на жесткость.
Жесткость валов определяется при изгибе условиями работы передач и подшипников.
Изгибную жесткость валов оценивают прогибом f и углом поворота Q сечения или оси вала.
f – прогиб в точке действия изгибной силы F
a,b – расстояние от точки приложения силы до каждой из опор
E – модуль упругости материала оси или вала
- осевой момент инерции сечения оси или вала
[f] – допускаемый прогиб
49. Классификация подшипников качения(пк).
Назначение ПК: поддерживать вращающиеся валы и оси в пространстве, обеспечивая им возможность вращения или качения и воспринимать действующие на них нагрузки.
ПК состоят из: Наружного кольца, Внутреннего кольца, Сепоратора, Тела качения (шарики,ролики).
Выбирают ПК с учетом:
-
Величины и напряжения действующей нагрузки;
-
Частоты вращения подшипника (вала);
-
Конструкторских особенностей узла машины;
-
Стоимости подшипника.
Классификация подшипников:
-
По форме тел качения:
-
Роликовые: – Шариковые
-длинные;
-конические;
-бочкообразные;
-игольчатые;
-цилиндрические короткие.
-
По направлению воспринимаемой нагрузки:
-
Радиальные;
-
Радиально-упорные;
-
Упорные.
-
По числу рядов качения:
-
Однорядные;
-
Двухрядные;
-
Многорядные.
-
По способу самоустановки:
-
Несамоустанавливающиеся;
-
Самоустанавливающиеся.
-
Подшипники для отверстия одного диаметра подразделяют на размерные серии по радиальным габаритным размерам:
-
Сверхлегкую;
-
Особолегкую;
-
Легкую;
-
Среднюю;
-
Тяжелую.
-
По ширине ПК различают:
-
Узкие;
-
Нормальные;
-
Широкие.
50. Расчет статистической и динамической грузоподъемности подшипников качения(ПК).
ПК с частотой вращения n<1 мин-1 рассчитывают и подбирают по статистической грузоподъемности С в соответствии с Р0≤С0, где Р0- эквивалентная нагрузка на подшипник.
Р0= X0*Fr+Y0+Fa, где
Fr ,Fa-радиальная и осевые нагрузки ПК
X0 ,Y0- коэф. радиальной и осевой нагрузок
Значения допускаемой статистической грузоподъемности указывают в справочниках по подшипникам.
Расчетную долговечность подшипника Lh в часах определяют по динамической грузоподъемности с , указываемых в справочниках и по рассчитанной эквивалентной нагрузке Рэ.
Рэ=(X*V*Fr+Y*Fa)*Kσ*KT-для радиальных и радиально-упорных шариковых подшипников(ШП)
Х,У - коэф. радиальной и осевой шарико- и ролико- подшипниковой нагрузок;
V – коэф. вращения;
Fr, Fa - радиальная и осевые нагрузки;
Kσ – коэф. безопасности;
KT – температурный коэф.
Подшипники с короткими цилиндрическими роликами - эквивалентная нагрузка рассчитывается:
Рэ= V*Fr* Kσ*KT
