Транспортные задачи
-
Решить транспортные задачи, заданные таблицами:
a)
Поставщики |
Потребители |
Запасы |
||||
B1 |
B2 |
B3 |
B4 |
B5 |
||
A1 |
6 |
5 |
2 |
7 |
5 |
270 |
A2 |
5 |
3 |
2 |
3 |
7 |
230 |
A3 |
5 |
7 |
6 |
2 |
3 |
160 |
Потребности |
100 |
150 |
150 |
150 |
110 |
|
Решение. Составим исходный опорный план методом северо-западного угла. В клетку (1,1) записываем min(270,100)=100. В клетке (1,2) записываем min(270-100,150)=150. В клетке (1,3) записываем min(170-150,150)=20. В клетке (2,3) записываем min(150-20,230)=130. В клетке (2,4) записываем min(230-130,150)=100. В клетке (3,4) записываем min(150-100,160)=50. В клетке (3,5) записываем min(160-50,110)=110. На этом заполнение таблицы завершено. Получили исходный опорный план Таблица 1.
Таблица 1
Bj Ai |
100 |
150 |
150 |
150 |
110 |
|
270 |
6 100 |
- 5 150 |
+ 2 20 |
7
|
5
|
u1=0 |
230 |
5
|
3 + |
2 130 - |
3 100 |
7
|
u2=0 |
160 |
5
|
7
|
6
|
2 50 |
3 110 |
u3=-1 |
|
v1=6 |
v2=5 |
v3=2 |
v4=3 |
v5=4 |
|

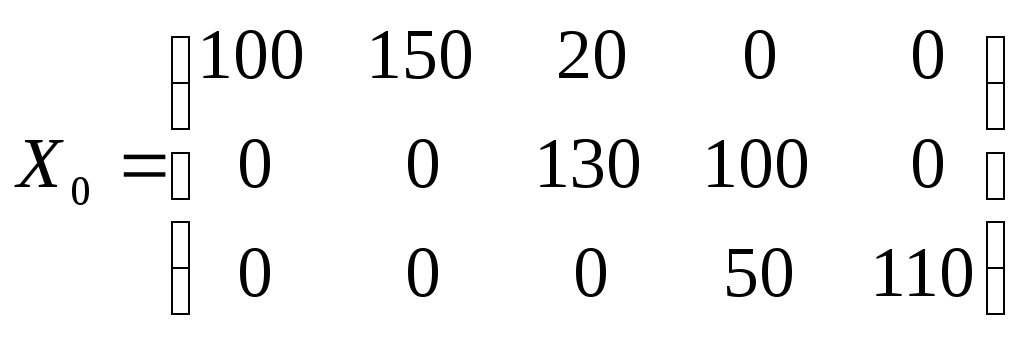

Этой таблице соответствует опорный план
Матрица тарифов (издержек при перевозке) такова.

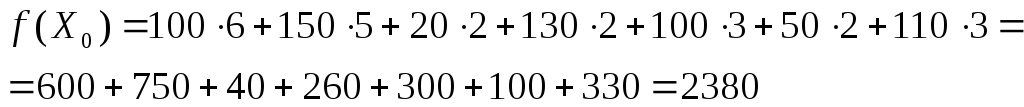

Найдем значение целевой функции

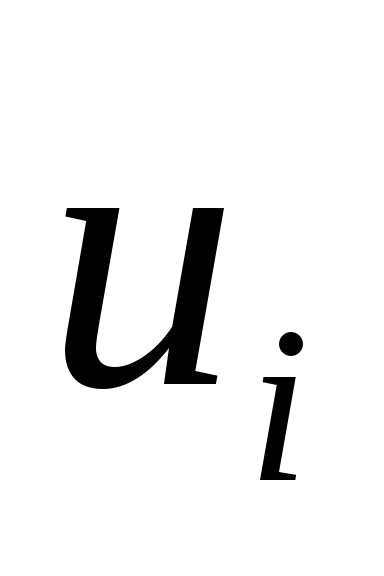

Исследуем полученный план перевозок на оптимальность. Для этого для заполненных клеток составим уравнения , где - потенциал i-того поставщика, а - потенциал j-того потребителя, - стоимость перевозки единицы груза от i-того поставщика j–тому потребителю. Имеем:

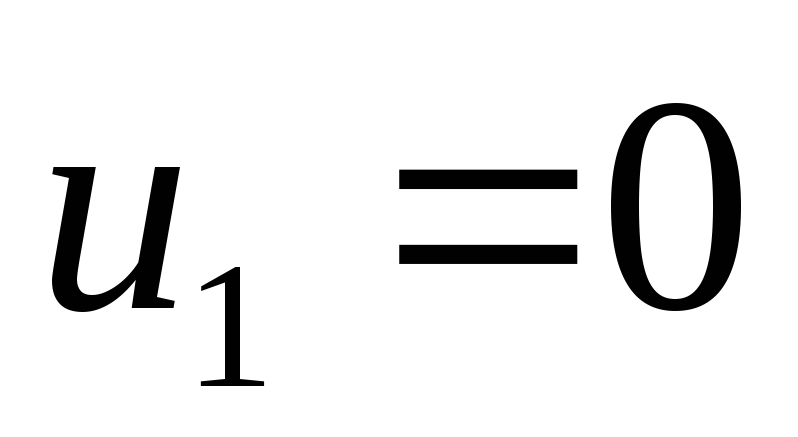

Примем, что , тогда получим:
Проверим теперь, соблюдается ли условие потенциальности для свободных клеток. Находим косвенные тарифы для незаполненных клеток и сравним их с тарифами соответствующих клеток:
Полученный опорный план не является оптимальным, т.к. косвенные тарифы двух клеток больше тарифов этих клеток. Выберем среди этих клеток клетку с разностью между тарифами, наибольшей по абсолютной величине. Это клетка (2,2), заполним её. Для этого выберем замкнутый цикл с вершинами в клетках (2,2), (2,3), (1,3), (1,2). Составим чередование знаков «+» и «-», при этом в самой клетке (2,2) поставим знак «+». В клетках с отрицательными знаками находим наименьшее число min(150, 130)=130. Содержимое клеток (2,2) и (1,3) увеличим на 130 единиц, а содержимое клеток (1,2) и (2,3) уменьшим на 150 единиц. В результате получаем следующую таблицу Таблица 2:
Таблица 2
Bj Ai |
100 |
150 |
150 |
150 |
110 |
|
270 |
6 100 |
- 5 20 |
2 150 |
7
|
+ 5
|
u1=0 |
230 |
5
|
3 +130 |
2
|
3 100 - |
7
|
u2=-2 |
160 |
5
|
7
|
6
|
+ 2 50 |
3 110 - |
u3=-3 |
|
v1=6 |
v2=5 |
v3=2 |
v4=5 |
v5=6 |
|
Эта таблица дает следующий опорный план:
Значение целевой функции:
Исследуем полученный план перевозок на оптимальность, так как рассмотрено выше. Имеем:
Примем, что , тогда получим:
Проверим теперь, соблюдается ли условие потенциальности для свободных клеток.
Полученный опорный план не является оптимальным, т.к. косвенный тариф одной клетки больше тарифа этой клетки. Клетку (1,5) заполним, выбрав замкнутый цикл с вершинами в клетках (1,2), (1,5), (3,5), (3,4), (2,4), (2,2). Составим чередование знаков «+» и «-», при этом в самой клетке (1,5) поставим знак «+». В клетках с отрицательными знаками находим наименьшее число min(20,100,110)=20. Содержимое клеток (1,5), (3,4), (2,2) увеличим на 20 единиц, а содержимое клеток (1,2), (3,5) и (2,4) уменьшим на 20 единиц. В результате получаем следующую таблицу Таблица 3:
Таблица 3
Bj Ai |
100 |
150 |
150 |
150 |
110 |
|
270 |
6 100 |
5
|
2 150 |
7
|
5 20 |
u1=0 |
230 |
5
|
3 150 |
2
|
3 80 |
7
|
u2=-1 |
160 |
5
|
7
|
6
|
2 70 |
3 90 |
u3=-2 |
|
v1=6 |
v2=4 |
v3=2 |
v4=4 |
v5=5 |
|

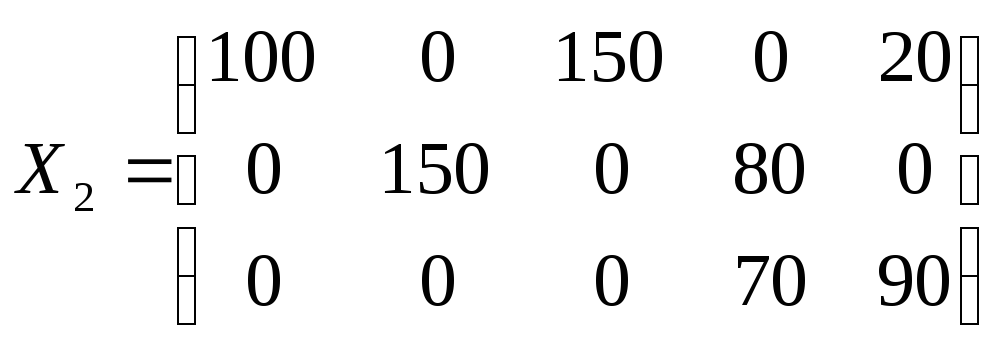

Эта таблица дает следующий опорный план:
.
Значение целевой функции:
Исследуем полученный план перевозок на оптимальность, так как рассмотрено выше. Имеем:
. Примем, что , тогда получим:

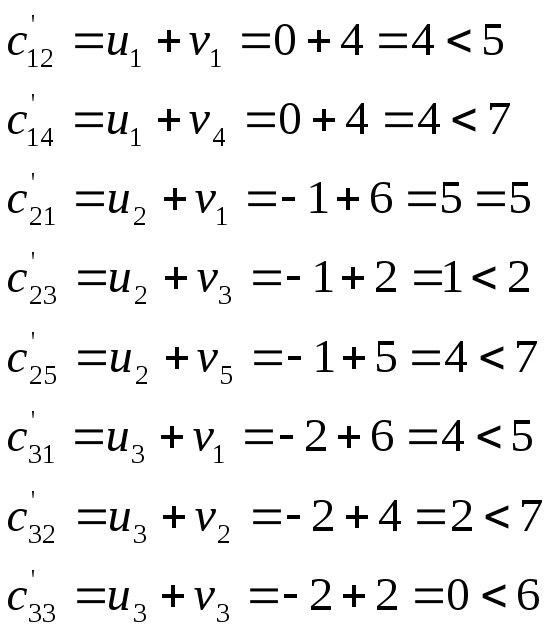

Проверим теперь, соблюдается ли условие потенциальности для свободных клеток.

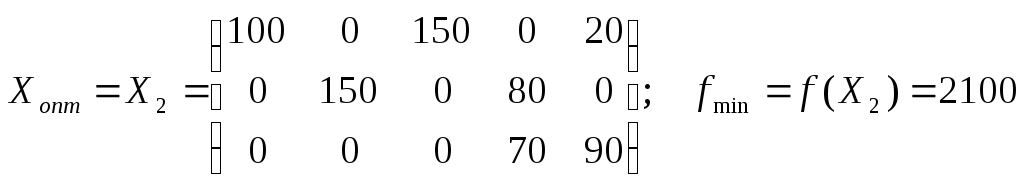

Косвенные тарифы всех клеток не больше тарифов этих клеток. Значит полученный опорный план является оптимальным, а затраты по перевозке грузов минимальны.
.
Задачи для самостоятельного решения:
-

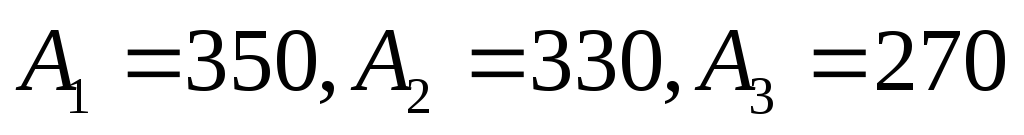

Составить математическую модель транспортной задачи и найти решение. Запасы поставщиков: , потребности потребителей: , матрица тарифов перевозок:
-
Составить математическую модель транспортной задачи и найти решение. Запасы поставщиков: , потребности потребителей: , матрица тарифов перевозок:
