6.3.5. Шатунный болт
Разновидности шатунных болтов показаны на рис.56.
Шатунный болт испытывает деформацию растяжения от совместного действия сил инерции на нижнюю крышку шатуна Io и предварительной затяжки Рз.
Шатунный болт является нестандартным болтом, поэтому многие соотношения в нем отличаются от соотношений в стандартных болтах.
Геометрические размеры резьбового соединения:
диаметр отверстий в крышке шатуна doтв = 1,2d, м;
диаметр головки болта dг=2dt м;
внутренний диаметр резьбы dрвн = d, м;
наружный диаметр резьбы dнp = 1,18d, м;
средний диаметр резьбы dрср = l,09d, м.
Іо сила, которой нагружена нижняя крышка шатуна
(в случае косого разъема – І’о) из расчета нижней головки шатуна ,Н;
Р3 сила затяжки, Р3 =(2..4)·I0, Н;
i число болтов;
d наружный диаметр болта (рис.56), м;
f6 суммарная площадь поперечного сечения болтов,
fш площадь поперечного сечения деформируемой части шатуна fш = (3... 5) f6, м2;
μ коэффициент трения в нарезке, μ = 0,1;
[σ]=120... 180 МПа - для легированных сталей; [σ]=80...120 МПа - для углеродистых
сталей допустимое напряжение;
[σ]см = 30 МПа - для стали допустимое напряжение на смятие.
Сила, действующая вдоль болта
Величина крутящего момента, нагружающего болт при затяжке
Момент сопротивления кручению
Напряжение кручения в теле при завертывании
Напряжение растяжение в сечении одного болта
Сложное напряжение в расчетном сечении
Напряжение смятия головки болта
6.4. Расчет сальников
Сальники служат для уплотнения вала компрессора. Стык двух трущихся деталей, одна из которых вращается вместе с валом, а другая - плотно соединена с картером или крышкой, образует поверхность уплотнения сальника. Вместе с корпусом компрессора эти трущиеся детали образуют герметичную полость, заполняемую маслом, находящемся при давлении выше, чем давление в картере. Таким образом создается «масляный затвор» на пути рабочего вещества, находящегося в картере. От совершенства контакта трущихся деталей зависит степень надежности сальника. Принципиальные схемы сальников представлены на рис.57.

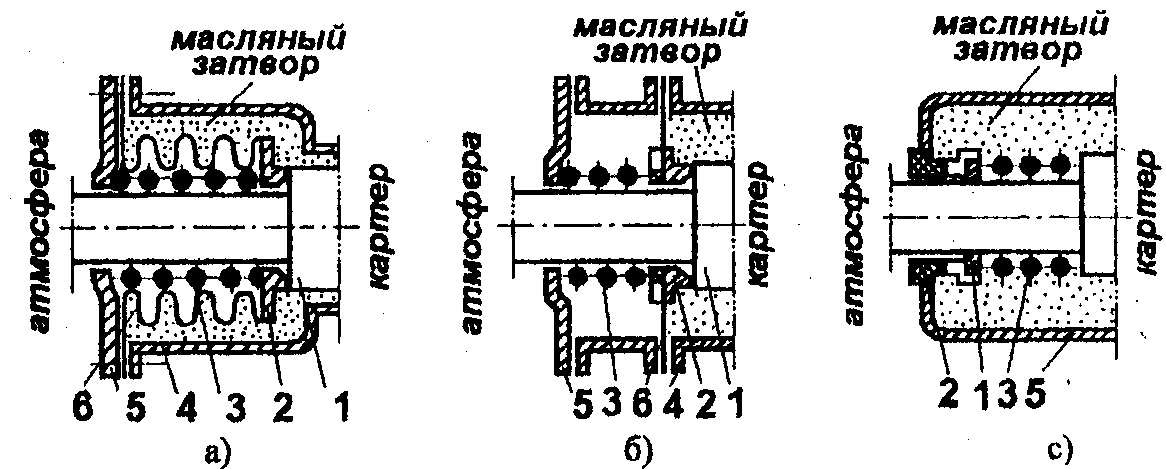

Рис.57. Принципиальные схемы сальников: а) сильфонный; б) мембранный; с) самоустанавливающийся с кольцами трения; 1 - подвижная деталь; 2 - неподвижная деталь; 3 - пружина; 4 - картер; 5 - крышка; 6 - сильфон (а), мембрана (б)
Dн Dвн наружный и внутренний диаметры графитового кольца (рис.58), м;
D диаметр вала в сальнике, м;
i число пружин в сальнике;
dcp средний диаметр пружины, м;
d диаметр проволоки пружины, м;
пр, п число рабочих витков и полное число витков пружины, п=пр+1,5;
Е модуль упругости материала пружины, Е = 8·104 МПа - для проволоки класса I;
qmin минимальное давление на графитовые кольца при сохранении герметичности
сальника, qmin = 0,2MПa;
Δ максимально допустимый износ одного графитового кольца, Δ =1,5·10-3 м;
Δ Ртах максимальная разность давления масла в камере сальника и картере,
Δ Ртах = 0,25 МПа;
[τ] = 900 МПа - для проволоки класса I допустимое напряжение;
[q] = 2,5 МПа - для графита АГ 1500В83 допустимое давление.
Сила, необходимая для сохранения герметичности сальника
Сила, создаваемая одной пружиной
Необходимый прогиб пружины при минимальном давлении на опорную поверхность графитовых колец
необходимый прогиб пружин в начальном
состоянии
Сила одной пружины при прогибе
Напряжение в пружине при максимальном прогибе
Наибольшее давление на опорную поверхность графитовых колец
