2.5. Энергетические зоны в модели Кронига-Пенни

Найдем в явном виде дисперсионное соотношение для электрона в периодическом кристаллическом поле. Исследуя выражение (2.14) находим, что волновое число k может быть вещественным только при условии, что значения левой части этого равенства находятся в интервале от -1 до +1. Зависимость левой части уравнения (2.14) от для параметра p = 2 приведен на рис. 2.5. Заштрихованные участки соответствуют запрещенным значениям параметра и, следовательно, энергии электрона в кристалле. Этот результат получен только на основании теоремы Блоха, условием применимости которой является единственное требование периодичности потенциала в стационарном уравнении Шредингера для электрона в кристалле. Таким образом, наличие периодического потенциала приводит к появлению для энергии электрона таких интервалов, для которых нет волнового решения, соответствующего вещественным значениям волнового числа электрона. Результатом этого является чередование разрешенных и запрещенных зон энергии для электрона в кристалле.

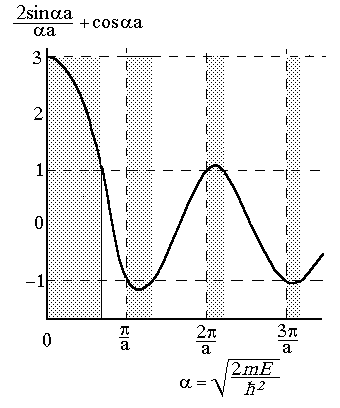

Рис. 2.5. Зависимость от параметра левой части уравнения (2.14)

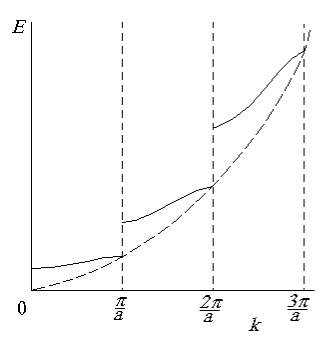

Рис. 2.6. Зависимость энергии электрона от волнового числа для p=2 и p=0 (штриховая линия)

На рис. 2.6 приведено дисперсионное соотношение для энергии электрона в кристалле. Видно, что зависимость E(k) претерпевает разрывы в точках, где и т. д.

Если параметр p = 0, согласно равенству (2.14) и

Последнее равенство соответствует дисперсионному соотношению для свободного электрона. На рис. 2.6 это дисперсионное соотношение изображено штриховой линией.

Поскольку, как подчеркивалось выше, все физически различимые значения волнового числа лежат в пределах первой зоны Бриллюэна, которая в одномерном случае ограничена интервалом значений волнового числа от - до +, целесообразно перейти от представления расширенных зон Бриллюэна (рис. 2.6) к представлению приведенных зон Бриллюэна (рис. 2.7). Волновые функции, соответствующие вещественным k, могут быть построены только для заштрихованных областей энергии электрона. Эти области представляют собой разрешенные энергетические зоны, которые отделены друг от друга зонами (щелями) запрещенных энергий.

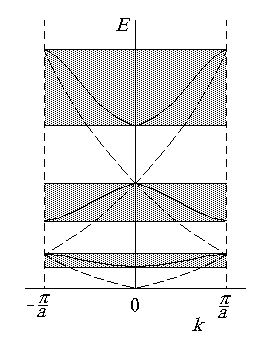

Рис.2.7. Энергия электрона как функция волнового числа в схеме приведенных зон Бриллюэна

Предел дает дискретный ряд уровней

которые совпадают с полученными в первой главе результатами для частицы в одномерной прямоугольной потенциальной яме (см. уравнение (1.34)). Энергия электронов в периодическом поле кристалла претерпевает разрыв на границах зон Бриллюэна, для которых . Физическая природа разрывов связана с отражением электронных волн от атомных плоскостей кристаллической решетки. Действительно, с учетом того, что , условие, при котором происходит нарушение непрерывности функции E(k), может быть записано в виде , что совпадает с условием Вульфа-Брэгга при угле падения волн 90⁰.

2.6. Заполнение энергетических зон электронами. Металлы, диэлектрики и полупроводники

Твердые тела делятся на металлы, диэлектрики и полупроводники прежде всего по величине удельной электропроводности. Для типичных металлов эта величина составляет 10⁸...10⁶ (Ом • м)^-1. В диэлектриках удельная электропроводность ничтожно мала: < 10^-8 (Ом • м)^-1. Для хороших диэлектриков удельная электропроводность достигает величины 10^-11 (Ом • м)^-1. Твердые тела с промежуточной электропроводностью относят к полупроводникам. Оказывается, что столь большие различия в электрических свойствах твердых тел связаны со структурой и степенью заполнения электронами энергетических зон в этих телах.

Несмотря на то, что энергетические зоны квазинепрерывны, они состоят пусть из очень большого, но конечного числа энергетических уровней. Число этих уровней определяется числом атомов N, объединенных в кристалл, и орбитальным квантовым числом l:

(2.15)

В каждой энергетической зоне могут располагаться в соответствии принципом Паули не более 2(2l + 1) электронов - по два с противоположными спинами на каждом уровне. Число электронов в кристалле также конечно и зависит как от числа атомов N, так и от количества электронов в атоме. Поскольку электроны стремятся занять энергетические уровни с наинизшей энергией, то в кристалле нижние энергетические зоны оказываются полностью заполненными, а самые верхние заполнены либо частично, либо совершенно свободны.

Частично заполненная зона образуется, например, у кристалла натрия. Этот элемент имеет полностью заполненные 1s-, 2s- и 2p-уровни, на которых располагается в общей сложности 10 электронов. В кристалле Na соответствующие 1s-, 2s- и 2p-зоны также будут полностью заполнены. Одиннадцатый валентный электрон в атоме Na располагается на 3s-уровне, на котором могут располагаться 2 электрона. Следовательно, 3s-зона кристаллического натрия будет заполнена лишь наполовину. Зонная структура Na приведена на рис. 2.8,a. Заполненные электронами зоны и часть 3s-зоны заштрихованы. E_g - ширина запрещенной зоны.

Часто частично заполненная зона образуется в результате перекрытия полностью заполненной зоны со следующей совершенно свободной. Пример такой зонной структуры приведен на рис. 2.8,б для бериллия, у которого перекрываются заполненная 2s- и свободная 2p-зоны.

Большую группу составляют кристаллы, у которых над целиком заполненным зонами располагаются совершенно пустые зоны, причем ширина запрещенной зоны варьируется у них от нескольких десятков эВ до единиц эВ. Типичные примеры этой группы кристаллов показаны на рис. 2.8, в, г. Это углерод в модификации алмаза и кремний.

Структура энергетических зон кристалла оказывает решающее влияние на величину его электропроводности. Поскольку электрический ток есть направленное движение зарядов (в металлах - электронов), то возникновение электрического тока связано с увеличением импульса электронов вдоль направления действующей на него силы. Вместе с импульсом электрона меняется его волновой вектор. Поскольку энергия и волновой вектор электрона - две взаимосвязанные величины, связь между которыми определяется дисперсионным соотношением, то увеличение волнового числа должно обязательно сопровождаться увеличением энергии электрона. Нетрудно оценить, каково увеличение энергии электрона за счет его ускорения в электрическом поле, вызывающим электрический ток в проводниках. Если величина напряженности электрического поля равна 10⁴ В/м, то на расстоянии, равном средней длине свободного пробега электрона в кристалле, а она обычно составляет ~10^-8 м, электрон приобретает энергию приблизительно 10^-4 эВ. Понятно, что эти значения энергии позволяют электрону переходить с уровня на уровень только внутри одной энергетической зоны. Для перехода между зонами необходима энергия больше ширины запрещенной зоны E_g, которая, как указывалось выше, составляет 0.1 ... 10 эВ.

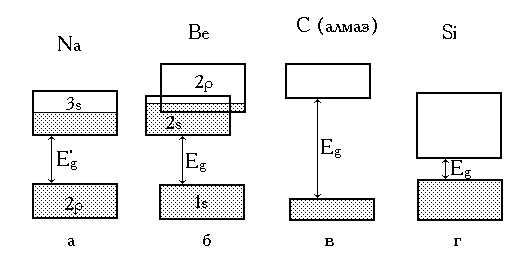

Рис.2.8. Заполнение энергетических зон электронами

Эти рассуждения приводят к выводу о том, что для появления у тел высокой проводимости необходимо, чтобы в их энергетическом спектре присутствовали зоны, заполненные частично. На свободные уровни этих зон могут переходить электроны, увеличившие свою энергию под действием внешнего электрического поля (рис. 2.9). Поэтому тела с частично заполненными энергетическими зонами являются проводниками. Частично заполненные зоны имеют все металлы.

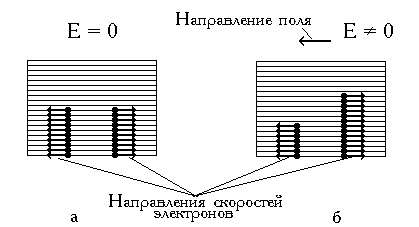

Рис. 2.9. Схема распределения электронов в валентной зоне щелочного металла: а – в отсутствии электрического поля; б – при наличии электрического поля.

Теперь рассмотрим кристаллы, верхняя энергетическая зона которых заполнена электронами полностью (рис. 2.8, в, г). Внешнее электрическое поле не в состоянии изменить характер движения электронов, т. к. оно не в состоянии поднять электроны в вышележащую свободную зону. Внутри же самой полностью заполненной зоны, не содержащей ни одного свободного уровня, оно может вызывать лишь перестановку электронов местами, что не нарушает симметрии их распределения по скоростям. Это не приводит к возникновению электрического тока в таких кристаллах.

Таким образом, твердые тела с полностью заполненными электронами энергетическими зонами являются непроводниками. По ширине запрещенной зоны непроводники делятся на диэлектрики и полупроводники.

К диэлектрикам относят тела, имеющие относительно широкую запрещенную зону. У типичных диэлектриков E_g > 3 эВ. Так, у алмаза E_g = 5,2 эВ; у нитрида бора E_g = 4,6 эВ; у Al₂O₃ E_g = 7 эВ.

У типичных полупроводников ширина запрещенной зоны менее 3 эВ. Например, у германия E_g = 0,66 эВ; у кремния E_g = 1,12 эВ; у антимонида индия E_g = 0,17 эВ.

Верхняя заполненная зона полупроводников и диэлектриков называется валентной зоной, следующая за ней свободная зона называется зоной проводимости. В металлах частично заполненную зону называют как валентной зоной, так и зоной проводимости.
