4.3. Черчение отмостки

Теперь давайте займемся небольшим «благоустройством» территории около коттеджа. Она будет заключаться в изображении отмостки, поверхности земли и дорожки.

Рассмотренная выше методика построения крыши может использоваться и в других случаях, когда требуется применение непараллельных опорных плоскостей. Мы продемонстрируем это на примере черчения отмостки, которая, естественно, к крышам никакого отношения не имеет. Думаем, что это упражнение поможет вам лучше разобраться и с методикой построения крыш.

Отмостку разместим в группе слоев Элементы, в которой создадим новый пустой слой Отмостка и дорожка. Его следует объявить активным. Слой подвала откройте как фоновый.

Зададим координаты опорных плоскостей активного слоя. Обратите внимание на рисунок отмостки, где указаны ее геометрические параметры. Мы совместим отмостку с «плитой» толщиной 50 мм, имитирующей по­верхность земли. Ее удобнее всего разместить между опорными плоско­стями слоя. Именно поэтому координаты нижней и верхней плоскостей равны соответственно -550 мм и 500 мм.

Эти плоскости к структуре здания не относятся, поэтому для задания их положения мы воспользуемся функцией Перечень стандартных

плоскостей модуля Общее: крыши, плоскости, разрезы. В окне перечня плоскостей введите указанные выше значения.

Теперь активизируйте функцию Геометрия крыши и задайте высотные параметры согласно приведенному рисунку отмостки. Величина Подъема может быть принята, например, 25%. В строке ввода укажите ширину отмостки 800 мм.

Далее очертите контур «крыши» путем задания его диагонали. После нажатия клавиши <Esc> укажите скаты, щелкнув по каждой стороне контура. В результате будут построены необходимые опорные плоскости.

Теперь между полученными опорными плоскостями поместите «плиту перекрытия». Свойства перекрытия можно не менять.

Начертите контур перекрытия значительно больше плана здания, как показано на рисунке, чтобы соз­дать «окружающую территорию». Обратите внимание, что там, где перекрытие находится под опорными плоскостями отмостки, оно принимает ее форму.

Не забудьте выполнить в перекрытии отверстие по контуру стен подвала.

Рассмотрите результат работы в окне анимации. Для большей наглядности можно отключить сгла­живание углов.

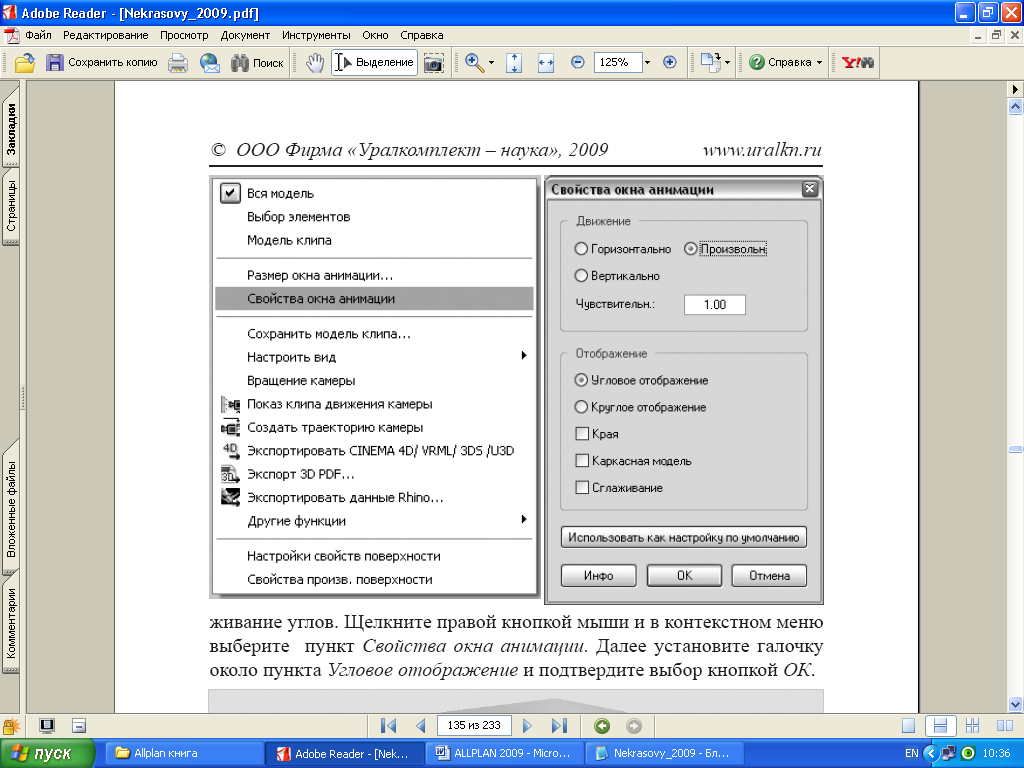

Щелкните правой кнопкой мыши и в контекстном меню выберите пункт Свойства окна анимации. Далее установите галочку около пункта Угловое отображение и подтвердите выбор кнопкой ОК.

4.4. Дорожка

Дорожку можно нарисовать несколькими способами. Самое очевидное решение — воспользоваться средствами обычного черчения. В этом случае дорожка будет плоским объектом, и его придется превращать в трехмерный. Другой способ — нарисовать дорожку с помощью функции Перекрытие (приблизительно так, как мы рисовали отмостку). Однако мы хотели бы обратить ваше внимание, что Allplan имеет специальный инструмент для проектирования всевозможных дорог. Он входит в состав модуля Ландшафтная архитектура из группы модулей Гео.

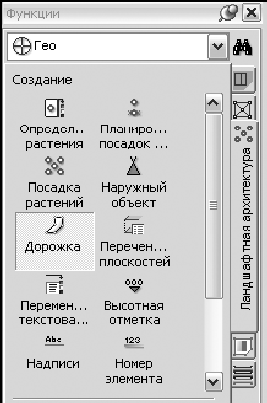

Итак, активизируйте функцию Дорожка. В окне ТипРзм (тип размещения) укажите пункт Площадь. После нажатия кнопки OK вы сможете задать свойства будущей дорожки.

Рекомендуем согласиться с параметрами, предлагаемыми системой, однако обязательно задайте привязку высоты до­рожки к верхней опорной плоскости слоя. В этом случае она «ляжет» на созданное только что перекрытие.

По своему усмотрению задайте вид штриховки, узора или заливки дорожки на чертеже. Можете указать материал по­крытия дорожки и его толщину. Нажмите кнопку OK и нарисуйте дорожку.

После завершения этой операции система предложит вам установить метку

с обозначением покрытия дорожки и ее площади. Если в этом нет необходимости, нажмите клавишу <Esc>.

В качестве завершающего штриха можно разместить около нашего коттеджа деревья или кусты из библиотеки системы. Нажмите кнопку главного меню Выбрать из каталога и откройте систем­ную библиотеку символов «Архитектура-3D». Выбе­рите и установите на плане подходящие изображения.
