Приложение д

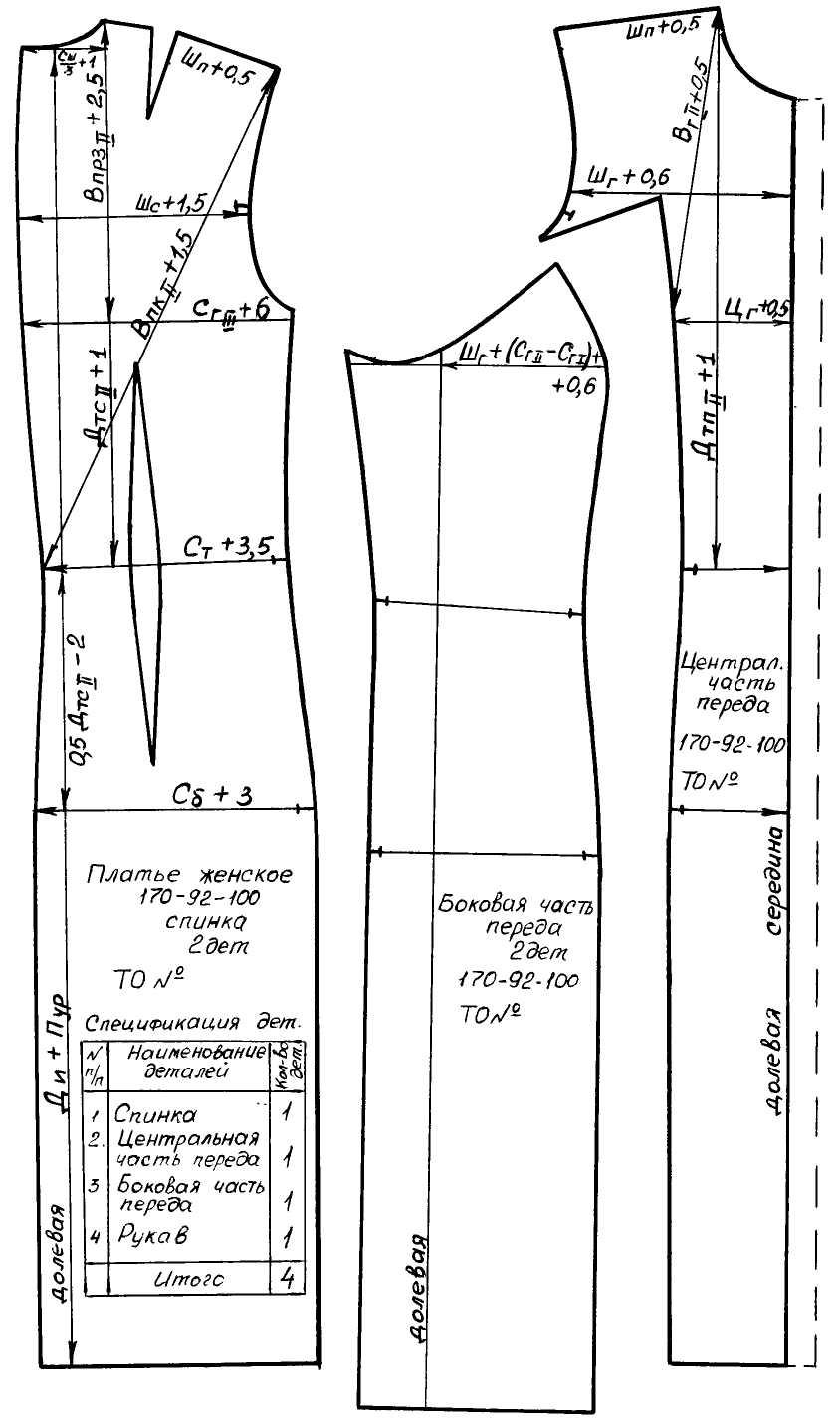

Лекала базовой конструкции женского платья
Лекала базовой конструкции мужского пиджака
Бочок 176-100-88 2
дет. ТО
№
Пиджак
мужской 176-100-88 Спинка 2
дет. ТО
№
Перед 176-100-88 2
дет. ТО
№
Нижний воротник
176-100-88
2дет
ТО №

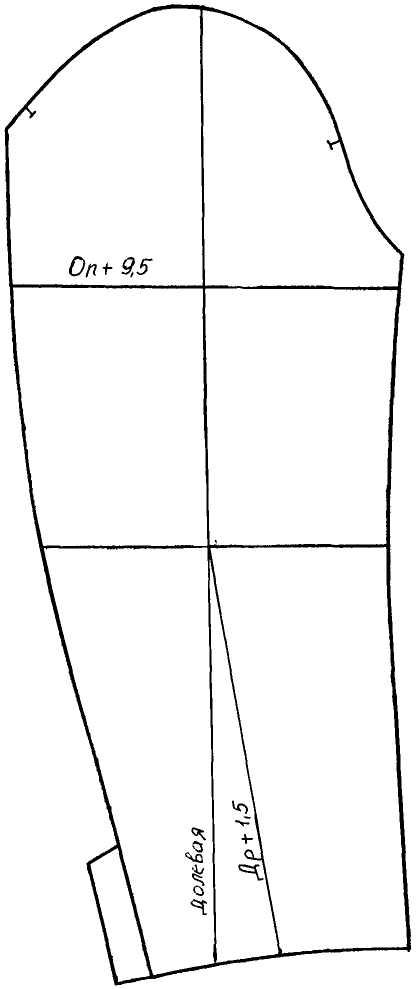

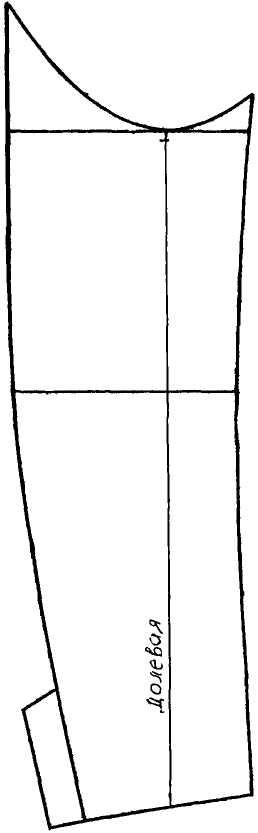

Лекала базовой конструкции втачного двухшовного (а) и одношовного (б) рукавов
Нижняя
часть рукава 176-100-88 2
дет. ТО
№
Верхняя
часть рукава 176-100-88 2
дет. ТО
№
а
б
Лекала базовой конструкции пальто с рукавами покроя реглан
Лекала базовой конструкции рукава покроя реглан

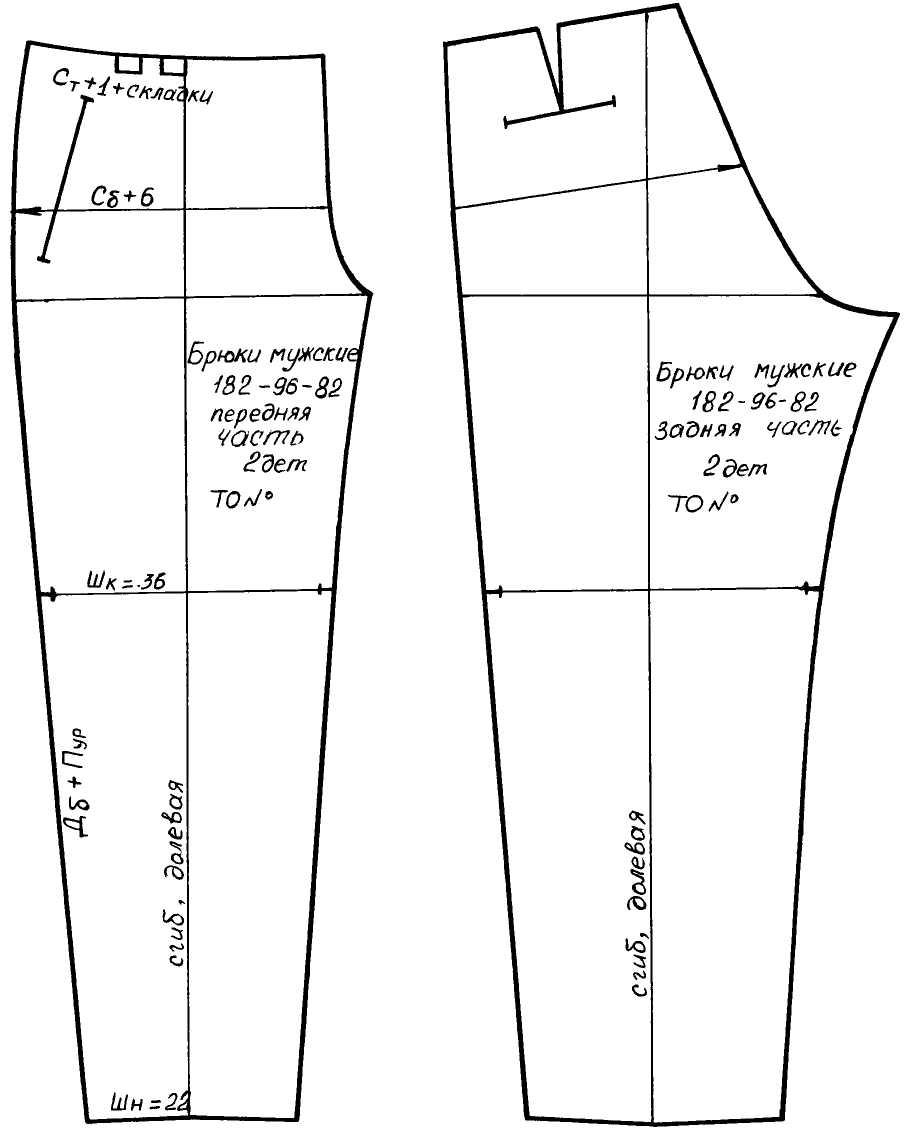

Лекала базовой конструкции мужских брюк
Приложение е
Месторасположение контрольных знаков в лекалах [12, 13, 28]
Изделия с втачными рукавами
-
Боковые линии спинки и переда:
-
на уровне линии талии;
-
на уровне линии бедер.
-
Средняя линия спинки – на уровне линии талии.
-
Линия проймы:
-
на спинке соответственно вершине локтевого переката;
-
на переде соответственно вершине переднего переката.
-
Окат рукава:
-
на уровне вершины линии переднего переката;
-
на уровне вершины линии локтевого переката;
-
соответственно плечевому шву.
-
Линии передних швов верхней и нижней частей рукава:
-
на расстоянии 7-8 см от линии оката;
-
на расстоянии 7-8 см от низа рукава.
-
Линии локтевых швов верхней и нижней частей рукава:
-
на расстоянии 9-10 см от линии оката;
-
на расстоянии 9-10 см от линии низа рукава.
Изделия с рукавами покроя реглан
-
Боковые линии спинки и переда:
-
на уровне линии талии;
-
на уровне линии бедер.
-
Средняя линия спинки – на уровне линии талии.
-
Линия проймы на спинке:
-
на расстоянии 7-8 см от линии горловины спинки;
-
соответственно вершине линии локтевого переката рукава.
-
Линия проймы на переде:
-
на расстоянии 6-7 см ниже вершины горловины;
-
соответственно вершине линии переднего переката рукава.
5. Линия оката на передней и локтевой частях рукава:
-
на расстоянии 6-7 см от вершины горловины переда и спинки;
-
на уровне вершины соответственно переднего и локтевого перекатов.
6. Линии верхнего шва передней и локтевой частей рукава:
-
на уровне плечевой точки;
-
на уровне глубины проймы;
-
на расстоянии 7-8 см от линии низа рукава.
-
Линии нижнего шва передней и локтевой частей рукава:
-
на расстоянии 6-7 см от вершины нижнего шва;
-
на расстоянии 7-8 см от линии низа рукава.
