§ 2.4. Информационная емкость голограмм
Уже отмечалось, что одним из главных достоинств метода голографии является возможность реализации высокой плотности записи информации. Следовательно, голограмма может рассматриваться как элемент памяти, обладающий высокой информационной емкостью. Максимальное значение этого параметра ограничивается дифракцией и шумами, связанными со структурой фоточувствительной среды. Установим сначала роль дифракционных явлений и оценим предельную плотность записи в голограмме.
Рассмотрим плоскую фоточувствительную среду площадью S, расположенную в плоскости ху, как показано на рис. 50.

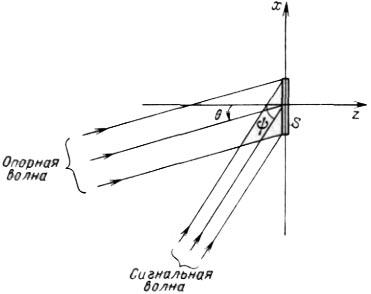

Рис. 50. Схема записи однобитной голограммы
Информация, записываемая в виде голограммы, представляет собой светлую или темную точку и содержит один бит. Эту информацию несет сигнальная плоская волна, падающая на голограмму под углом . Опорная волна также является плоской и падает на голограмму под углом . Сигнальная и опорная волны имеют одинаковую поляризацию электрического поля, вектор которого расположен перпендикулярно плоскости их падения на голограмму.
Будем считать, что каждая сигнальная волна, т. е. каждый бит информации, последовательно записывается в виде голограммы со своей опорной волной. Если при записи таких простейших сигналов использовать опорные волны, ортогональные между собой, то при считывании можно легко выделить любой из записанных сигналов путем соответствующего выбора считывающего луча. Действительно, условие ортогональности опорных волн можно записать в виде:
, (50)
где 0п и 0т — комплексные амплитуды полей n-й и m-й опорных волн соответственно. Поле опорной волны 0n, интерферируя с полем сигнальной волны Сn, образует п-ю голограмму. Если эту голограмму считывать опорной волной с индексом m, то поле в изображении будет равно:
, (51)
где - постоянная.
Используя эти две формулы, легко убедиться, что:
. (52)
Условие ортогональности плоских волн (50) позволяет оценить максимальное число последовательных записей, т. е. число наложенных друг на друга голограмм. Эта величина будет определять полный объем записанной информации, поскольку каждая из голограмм содержит единицу информации.
Запишем поля плоских опорных волн с индексами m и n, которые отличаются между собой направлением распространения, т. е. фазовым распределением,
, (53)
где
. (54)
Волны Оп и От ортогональны между собой в плоскости голограммы, если
, (55)
где D — размер голограммы, имеющей форму квадрата, q, l - целые числа. Из (54) следует, что возможные проекции волнового вектора расположены внутри окружности радиуса k = 2π/ , а разность абсолютных значений проекций, как следует из (55), кратна 2π/D. Поэтому общее число таких проекций равно отношению площади круга πk2 к величине (2π/D)2 и определяет максимальное число ортогональных волн
. (56)
Это и есть полный объем записанной информации, т. е. информационная емкость голограммы:
бит. (57)
Соответственно плотность записи информации в голограмме
бит/см2 . (58)
Например, на волне гелий-неонового лазера ρ ~109 бит/см2.
Такой же результат, естественно, получается в случае, если в качестве сигналов рассматривать не простейшую плоскую волну, а транспаранты, содержащие М бит информации (светлых и темных точек). В этом случае условие ортогональности опорных волн оказывается недостаточным, так как сигнальная волна, несущая М бит информации, определяется суммой плоских волн
, (59)
где j — номер точки в массиве.
Для разделения изображений записанных транспарантов необходимо, чтобы расстояние между проекциями волновых векторов опорных волн kт и kn было больше, чем размер массива, содержащего М бит информации. Поэтому число ортогональных опорных волн, а следовательно число последовательных записей массивов, уменьшится в М раз, т. е.
. (60)
При этом полный объем записанной информации С остается без изменения, так как . Это справедливо и в случае L = 1, когда вся информация записывается сразу в виде одной голограммы.
Таким образом, максимальная плотность записи информации в плоской голограмме определяется формулой (58) и ограничивается дифракционными явлениями. Эта формула, однако, не учитывает свойства среды, используемой для записи голограмм. Вместе с тем, шумы голографических материалов оказывают существенное влияние на информационную емкость голограмм. Эти шумы могут быть вызваны разными причинами, например такими, как зернистость материала, всякого рода неоднородности, неровности поверхности и др. Принципиально неустранимым источником шумов голограммы является дискретная структура фоточувствительных сред. В случае фотоэмульсии это зернистость, в случае магнитных пленок — домены, в фотохромных материалах — молекулы и т. д. Оценить влияние этих шумов на информационную емкость голограммы можно следующим образом.
Будем считать, что среда содержит N фоточувствительных элементов, каждый из которых может находиться в одном из двух состояний. При многократном наложении голограмм на каждую из них можно израсходовать лишь часть фоточувствительных элементов. Пусть, например, в каждую голограмму записывается транспарант, содержащий М бит информации, и при этом расходуется п фоточувствительных элементов (эти элементы расположены в максимумах интерференционной картины). При считывании информации поля, создаваемые этими элементами и образующие изображение, складываются синфазно; поэтому интенсивность пропорциональна п2 причем на каждую единицу информации приходится мощность, пропорциональная п2/М.
С другой стороны, вследствие дискретной структуры среды свет рассеивается в ней, что порождает фоновую засветку в плоскости изображения, аналогичную дробовым шумам в электронных приборах. Поскольку в рассеянии света принимают участие все N элементов среды, а фазы рассеянных волн случайны, шумовой фон будет пропорционален N. Следовательно, отношение сигнал/шум в изображении будет равно:
. (61)
Поскольку N/n равно числу L голограмм, записанных в фотослое,
. (62)
Таким образом, при многократном наложении голограмм-транспарантов на заданную площадь фотослоя, яркость изображения уменьшается с увеличением числа последовательных записей как 1/L2. Если же общий объем записываемой информации принять неизменным, то яркость изображения убывает как 1/L. Следовательно, если требуется записать объем информации, равный С, то с точки зрения получения малых шумов при считывании наиболее выгодно эту информацию записать в голограмму сразу. В этом случае, как следует из (62),
. (63)
Полагая РC/РШ = 100 и учитывая, что для фотоэмульсии N ~ 1011 зерен/см2, получим С ~ 109 бит, что близко к пределу, определяемому дифракционным разрешением голограммы.
