Характеристики аналоговых коммутаторов.
3.1. Статические характеристики
Сопротивление в открытом (включенном) состоянии RON. Ключи КМОП, работающие при относительно высоком напряжении питания VS (например, +15 В), будут иметь малые значения RON. во всем диапазоне значений входного сигнала, так как всегда тот или другой проводящий транзистор имеет достаточное прямое смещение затвора, равное, по крайней мере, половине напряжения питания. Но при меньшем напряжении питания сопротивление ключа RON. будет расти, и при малых питающих напряжениях максимум RON. имеет место при среднем уровне сигнала между высоким и низким напряжениями питания.

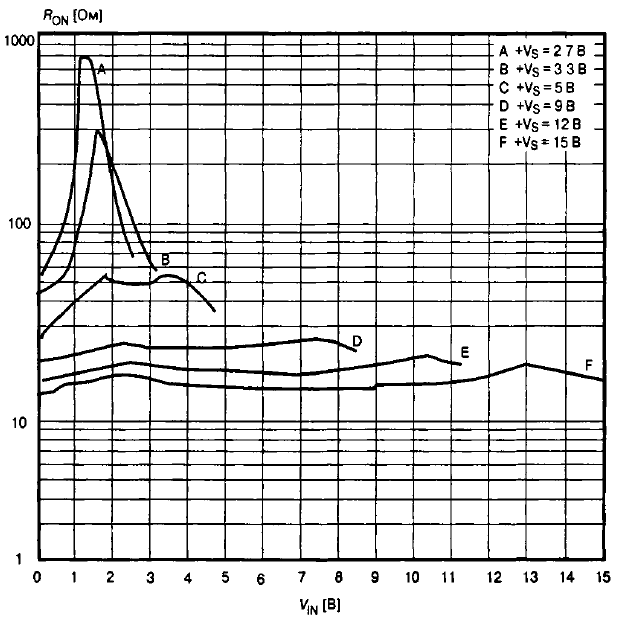

Рис. 7. Зависимости КМОП-ключа ИМС МАХ312 от входного напряжения при однополярном питании для различных значений питающего напряжения
На Рис. 7 приведены зависимости Ron ключа микросхемы коммутатора МАХ312 от напряжения входного сигнала при однополярном питании.
При уменьшении VS сопротивление полевого транзистора во включенном состоянии значительно увеличивается (особенно вблизи точки VIN = VS /2). Это объясняется тем, что для полевого транзистора с индуцированным каналом, работающего в режиме обогащения, пороговое напряжение составляет несколько вольт, и для достижения малых значений Ron требуется напряжение затвор - исток не меньше чем 5...10 В. Как видно из Рис 15, сопротивление открытого ключа при номинальном напряжении питания (VS = 15 В), близкое к 10 Ом, при VS = 2.7 В достигает 700 Ом.
Имеются различные приемы, позволяющие сохранить значение RON малым и примерно постоянным во всем диапазоне изменения входного сигнала и тем самым уменьшить нелинейные искажения последнего. Например, схему управления ключом выполняют таким образом, чтобы напряжение л-подложки «следило» за напряжением входного сигнала. Применение транзисторов с малым напряжением отсечки и повышенной крутизной позволяет построить коммутаторы с весьма малым RON при низком питающем напряжении. Так, например, одноканальный ключ ADG701 при однополярном питании +5 В имеет сопротивление RON не более 2.5 Ом. На Рис. 8 приведены зависимости сопротивления открытого ключа низковольтной микросхемы МАХ391 от напряжения входного сигнала для различных питающих напряжений при однополярном и двухполярном питании.

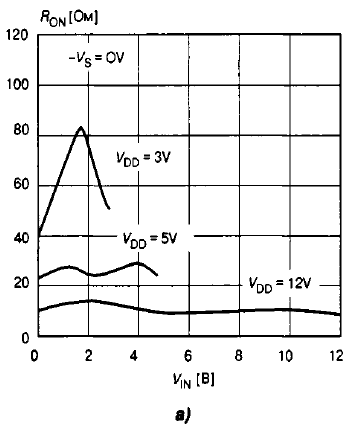

Рис. 8. Графики зависимостей ключа ИМС МАХ391 от входного напряжения для различных значений питающих напряжений:

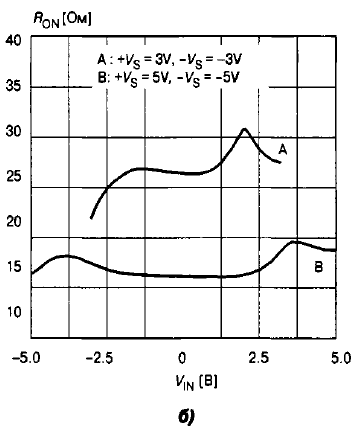

a — при однополярном питании, б — при двухполярном питании
Сопротивление канала открытого транзистора существенно зависит от температуры — при переходе от нижней к верхней границе диапазона температур сопротивление увеличивается приблизительно в 2 раза. Помимо собственно сопротивления канала открытого ключа изготовители приводят в технических характеристиках коммутаторов значения максимальной разности RON ключей многоканальных коммутаторов и мультиплексоров ( RON ) и значения неравномерности сопротивления открытого канала (RFLAT_ON) , которая определяется как разность между максимальным и минимальным значениями RON одного канала, измеренными в указанном диапазоне коммутируемого аналогового сигнала.
