Часть III
ОБУСТРОЙСТВО АВТОМОБИЛЬНЫХ ДОРОГ
Глава 14
ОБСЛУЖИВАНИЕ ДВИЖЕНИЯ
14.1. Размещение и расчет вместимости сооружений обслуживания
14.1.1. Для обслуживания транспортных средств и участников движения на автомобильных дорогах устраивают сооружения, которые входят в состав служб: автотранспортной, сервиса и ГАИ (рис. 1.4.1). Непосредственное влияние на безопасность движения оказывают сооружения, вблизи от которых меняются режимы движения — автобусные остановки, диспетчерско-контрольные пункты, пункты питания, пункты торговли, автозаправочные станции, станции технического обслуживания, стационарные посты ГАИ и т. д.

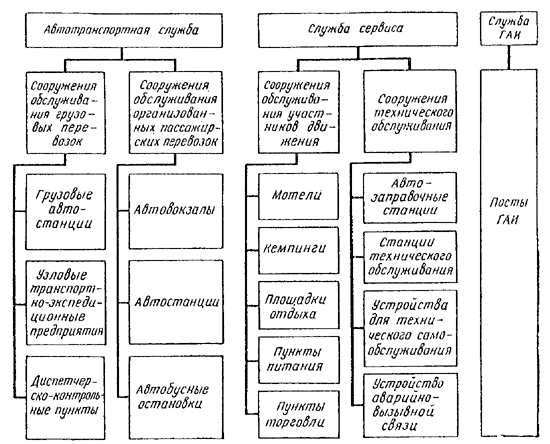

Рис. 14.1. Схема сооружений для обслуживания транспортных средств и участников движения на автомобильных дорогах
14.1.2. Основным принципом организации обслуживания транспортных средств и участников движения является создание на всем протяжении автомобильной дороги единой системы обслуживания — комплекса обслуживания (рис.14.2). Размещение сооружений обслуживания должно подчиняться технологическому процессу обеспечения перевозок и требованиям удобства движения. При этом вместимость сооружений должна соответствовать общей потребности в обслуживании и распределению этой потребности по длине маршрута.
Рис. 14.2. Виды сооружений в комплексах обслуживания:
I ¾III —виды комплексов;о— туалет;э—эстакада;п— пункт питания (торговли);р —стоянка для автомобилей;м— мотель (кемпинг)
14.1.3. Расстояние между сооружениями обслуживания и их вместимость принимают в соответствии с требованиями СНиП 2.05.02-85.
14.1.4. Для удобства определения вместимости мотелей, кемпингов и пунктов питания следует ориентироваться на отдельные показатели вместимости для участка дороги длиной 100—120 км (табл. 14.1).
Таблица14.1
Тип |
Кол-во мест на 1000 авт./сут для предприятий обслуживания | |||
автомобиля |
ресторана |
кафе, столовой |
мотеля |
кемпинга |
Легковой |
4/4 |
30/24 |
100 |
200 |
Грузовой |
1/1 |
10/8 |
54 |
¾ |
Автобус |
1/50 |
30/20 |
140 |
280 |
Примечание. В числителе указано количество мест для транзитных участков автомобильных дорог, в знаменателе — для пригородных участков у крупнейших (более 1 млн. жителей) городов.
14.1.5. Расчет вместимости предприятий питания, мотелей и кемпингов, располагаемых на участках автомобильных дорог в пригородных зонах крупных городов, протяженность которых составляет 100—120 км, имеет свои особенности. При определении вместимости сооружений, располагаемых на этих участках, за расчетные берутся интенсивность и состав движения на транзитном участке, следующим за пригородным. Суммарная для всего пригородного участка автомобильной дороги вместимость предприятий питания распределяется по его длине, считая от границы города, следующим образом: на первой четверти длины участка — 0,15, на второй — 0,20, на третьей — 0,35, на четвертой — 0,30.
14.1.6. При размещении предприятий питания относительно дороги, а также при организации мест стоянки автомобилей необходимо учитывать, что на участках, находящихся в пригородной зоне, соотношение числа съезжающих к предприятиям автомобилей по направлениям движения неодинаково и изменяется по мере удаления от границ города для каждой четверти длины участка в такой последовательности: m1 = 2,0;m2 = l,5; m3,4= 1,0. (Здесьmi —отношение количества останавливающихся у предприятий питания автомобилей к количеству автомобилей, двигающихся соответственно по направлениям из города и к городу; i— номер четверти.)
14.1.7. Линейные посты ГАИ размещают на дорогах в соответствии со специальными требованиями. У постов ГАИ необходимо предусматривать стоянки вместимостью не менее чем на 10 грузовых автомобилей. Стоянку располагают по ходу движения за зданием поста.
14.1.8. Систему аварийно-вызывной связи целесообразно устраивать на дорогах Iкатегории и на дорогах, предусмотренных для международного движения. Эта система включает в себя переговорные колонки, установленные на обочине дороги, и диспетчерские пункты, которые имеют возможность быстрого соединения с постами ГАИ, пунктами технической и медицинской помощи. Колонки могут быть связаны с диспетчерским пунктом кабелем или радиосвязью.
14.1.9. Переговорные колонки устанавливают у бровки земляного полотна попеременно с каждой стороны дороги с интервалом 4 км или с одной стороны дороги с интервалом 2 км.
На дорогах с международным движением вместо переговорных колонок с телефонной связью устанавливают колонки с кнопками, нажим которых указывает цель вызова, поскольку в помощи может нуждаться иностранец, не владеющий местным языком.
