10.5. Места стоянок и автобусные остановки
10.5.1. Около магазинов, столовых, достопримечательных мест и общественных центров, расположенных на дороге в пределах населенных пунктов, оборудуют остановочные площадки. В темное время суток на стоянках необходимо освещение. Расстояние от стоянки до обслуживаемых мест не должно превышать 200 м. Автомобильные стоянки так же, как и выезды с них для автомобилей, не должны затруднять или задерживать, движение автомобилей по дороге.
Необходимую площадь стоянки назначают в зависимости от количества и соотношения легковых и грузовых автомобилей в транспортном потоке (см. гл. 14).
10.5.2. Автобусные остановки в пределах населенных пунктов целесообразно располагать у общественных центров (столовых, отделений связи и т. д.).
При протяженности населенного пункта от 0,1 до 1,2 км оборудуют одну автобусную остановку. В населенных пунктах, имеющих большее протяжение при линейном расположении застройки, автобусные остановки располагают, автобусные остановки располагают примерно через 1,0 км друг от друга. Планировку автобусных остановок предусматривают согласно рис. 10.2.

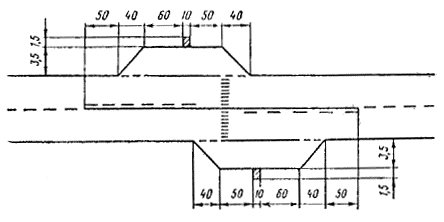

Рис. 10.2. Оборудование автобусных остановок о населенных пунктах
10.5.3. Для повышения пропускной способности участков дорог, проходящих через населенные пункты сельского типа, на выходах из населенного пункта предусматривают дополнительную полосу движения протяженностью не менее 300 м для выделении из потока на правую полосу тихоходных автомобилей.
Дополнительную полосу движения устраивают на участках дорог, проходящих через населенные пункты, с интенсивностью движения, превышающей нормативную для данной категории дороги, и наличием в потоке более 10 % тихоходных транспортных средств и автопоездов.
Глава 11 искусственные сооружения
11.1. Мосты и путепроводы
11.1.1. Расположение любого моста или путепровода не должно вносить резких и неожиданных для водителя изменений в направлении трассы. План и продольный профиль мостов и путепроводов на дорогах IиIIкатегорий во всех случаях должен подчиняться общему направлению трассы.
11.1.2. Число полос движения и ширину проезжей части на средних и больших мостах определяют на перспективу не менее 20 лет.
Неблагоприятное влияние узких мостов на режимы и безопасность движения резко уменьшается с увеличением их габаритов и практически перестает проявляться при ширине проезжей части моста, превышающей ширину проезжей части дороги на 3—4 м.
Такому условию соответствуют малые и средние мосты на дорогах I—IIIкатегорий, запроектированные и построенные с соблюдением требований СНиП 2.05.02-85 в отношении их габаритов.
Около мостов на старых дорогах, не удовлетворяющих этим требованиям, должны быть установлены предупреждающие знаки: “Сужение проезжей части” и “Ограничение скорости”.
11.1.3. Необходимо предусматривать реконструкцию существующих мостов с увеличением ширины их проезжей части до размеров, рекомендуемых СНиП 2.115.02-85:
а) при интенсивности движения от 2 до 5 тыс. авт./сут. — для мостов длиной 30 м;
б) при интенсивности движения от 2 до 5 тыс. авт./сут. — для мостов длиной 30—100 м при сравнительно простых условиях реконструкции.
11.1.4. Для всех мостов, не относящихся к числу указанных в п. 11.1.3, целесообразность реконструкции и размер уширения проезжей части устанавливают в каждом конкретном случае путем сопоставления необходимых для реконструкции капиталовложений и экономического эффекта, получаемого в результате возрастания скоростей движения и снижения аварийности (см. ч. IV).
11.1.5. При строительстве новых и реконструкции существующих малых мостов на участках дорог II—Vкатегорий, где отсутствует регулярное движение пешеходов, а интенсивность движения превышает 2000 авт./сут, рекомендуется принимать ширину проезжей части моста равной ширине земляного полотна дороги, отказавшись при этом от устройства тротуаров.
11.1.6. Для улучшения условий въезда на мосты и съезда с них, ширина проезжей части которых превышает ширину проезжей части дороги, необходимо плавно уширять проезжую часть на подходах за 300 м до моста по ходу движения на расстоянии 200 м после моста.
11.1.7. При ширине разделительной полосы на мостах меньшей, чем разделительная полоса дороги, переход от одной ее ширины к другой должен начинаться на расстоянии не менее 20—30 м от моста и происходить на участке длиной, назначаемой согласно рекомендациям раздела 8.4.4.
11.1.8. На автомобильных магистралях при ширине разделительной полосы более 6 м, а также при расположении моста или путепровода на кривой, требующей устройства виража, целесообразно рассматривать варианты строительства отдельных пролетов для каждого направления движения.
11.1.9. На мостах и путепроводах высоту ограждений следует назначать с учетом габарита проезжей части, наличия тротуаров, конструктивных особенностей сооружения, а также размеров геометрических элементов плана и продольного профиля дороги на этом участке в соответствии с ГОСТ 23457—86.
11.1.10. На узких мостах не рекомендуется устанавливать ограждения высотой 0,6 м и более без одновременного уширения проезжей части, так как возникает опасность существенного уменьшения скоростей движения автомобилей и роста аварийности из-за столкновения встречных автомобилей, смещающихся к оси проезжей части.
11.1.11. Для предотвращения наезда автомобилей на тротуары и перила, а также в целях зрительного ориентирования водителей ограждения на подходах должны непосредственно сопрягаться с ограждениями на мостах. Их расположение в плане на участке сопряжения должно иметь вид плавных кривых, расширяющихся по мере удаления от моста (Рис. 11.1). Способ сопряжения разных типов ограждений показан на рис. 11.2.

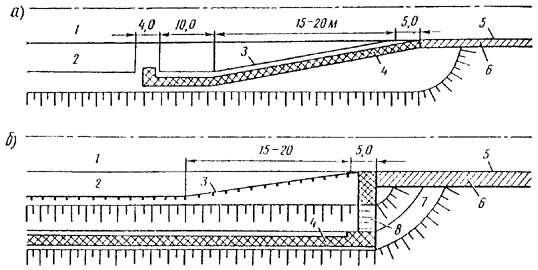

Рис. 11.1. Схема расположения и пешеходных дорожек на подходах к мостам:
а— на уширенном земляном полотне;б¾на берме;
1— проезжая часть;2¾обочина;3¾ограждения на подходах;4¾пешеходная дорожка;5¾ограждения на мосту;6¾тротуар;7¾берма;8¾лестничный сход
11.1.12. В зависимости от конкретных условий могут быть использованы следующие схемы расположения пешеходных дорожек на мостовых переходах:
а) на подходах к большим мостам при наличии берм ¾на бермах с обязательным устройством лестничных сходов у мостов (см. рис. 11.1,б);
Рис. 11.2. Сопряжение барьерного ограждения с парапетным:
а— профиль;б— план;1— планки;2— парапет;3— стойка;4— амортизатор;5— стойки-упоры
б) с внешней стороны ограждений на уширенном земляном полотне;
в) за пределами земляного полотна с устройством специального пешеходного моста облегченной конструкции, что может быть рекомендовано при пересечении небольших водотоков. В случаях “б” и “в” пешеходные дорожки удобно сочетать с велосипедными.
11.1.13. На мостах, путепроводах и подходах к ним в целях улучшения зрительного ориентирования водителей и снижения затрат на искусственное освещение целесообразно устраивать осветленные покрытия в пределах моста и подходов, расположенных на выпуклых вертикальных кривых.
