7.4. Переходно-скоростные полосы
7.4.1. Переходно-скоростные полосы используются автомобилями, съезжающими на дорогу или выезжающими на нее. Полосы торможения дают возможность без помех для основного потока снизить скорость движения перед выездом с дороги, полосы разгона — повысить скорость и, не останавливаясь в процессе движения по участку маневрирования (рис. 7.7) выбрать в основном потоке приемлемый интервал для въезда на дорогу.

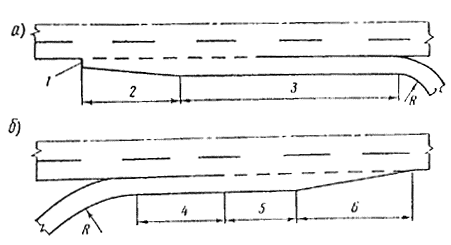

Рис. 7.7. Элементы полос торможения (а)и разгона (б):
1— уступ шириной 0,5 м;2,6— участок смены полосы движения (отгон ширины полосы);3— участок снижения скорости;4—участок ускорения, 5¾участок маневрирования
7.4.2. Переходно-скоростные полосы должны устраиваться:
а) на съездах пересечений в разных уровнях, примыкающих к дорогам I—IIIкатегорий, для которых они являются обязательным элементом;
б) на полностью канализированных пересечениях в одном уровне;
в) на частично канализированных пересечениях в одном уровне при интенсивности движения по главной дороге более 1000 авт./сут и более 100 авт./сут поворачивающих автомобилей;
г) на автобусных остановках, площадках отдыха и в других местах согласно СНиП 2.05.02-85.
7.4.3. На съездах с дороги применяют следующие типы тормозных переходно-скоростных полос:
а) клиновидные (рис. 7.8, а) — на дорогахIIи IIIкатегорий при суммарной интенсивности движения не более 100 авт/ч (1200 авт./сут), на необорудованных и частично канализированных пересечениях в одном уровне и также на автобусных остановках на дорогахIIи IIIкатегорий;
б) параллельные (рис. 7.8, б) — на канализированных пересечениях в одном уровне при интенсивности движения по главной дороге более 100 авт/ч (1200 авт./сут), на съездах транспортных развязок в разных уровнях, рассчитанных на скорости менее 60 км/ч, и на автобусных остановках на дорогахIкатегории;
в) параллельные с разделительной полосой (рис. 7.8, а) — на пересечениях в разных уровнях по схеме “клеверного листа”, а также на неполных развязках, имеющих зоны переплетения, и на развязках на дорогахIи II категорий при высокой (более 40 %) интенсивности поворачивающего движения;
г) непараллельные или криволинейные (рис. 7.8, г) — на съездах пересечений в разных уровнях, рассчитанных на скорость движения 60 км/ч и более.

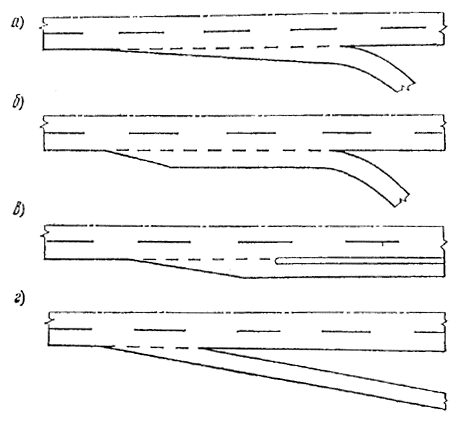

Рис. 7.8. Типы переходно-скоростных полос
7.4.4. На участках въезда на дорогу применяют следующие типы переходно-скоростных полос для разгона:
а) клинообразные — на дорогах IIIи IV категорий при интенсивности движения по главной дороге, менее 100 авт/ч (1200 авт./сут), на частично канализированных пересечениях в одном уровне и на автобусных остановках;
б) параллельные — на канализированных пересечениях в одном уровне, на автобусных остановках и на транспортных развязках всех типов;
в) параллельные с разделительной полосой — на транспортных развязках типа “клеверный лист”.
7.4.5. Ширину переходно-скоростных полос назначают равной ширине основных полос проезжей части, но не менее 3,5 м.
7.4.6. Длину переходно-скоростных полос определяют как сумму длин отдельных составляющих их участков (см. рис. 7.6).
Согласно СНиП 2.05.02-85, длина переходно-скоростных полос назначается исходя из категории дороги и значений продольных уклонов без учета интенсивности движения поворачивающих потоков автомобилей и расчетной скорости на съездах. Такой подход как бы осредняет возможные проектные решения пересечений в одном уровне или подъездов к объектам обслуживания, на разных типах которых значения радиусов съездов мало отличаются друг от друга (колеблются от 15 до 25—30 м), и интенсивности движения относительно невелики.
7.4.7. Для транспортных развязок, радиусы съездов которых рассчитываются на скорости от 30—40 до 60—80 км/ч и более и интенсивности движения на которых значительно выше, чем на пересечениях в одном уровне, проектирование переходно-скоростных полос требует индивидуальных решений с соответствующим технико-экономическим обоснованием. При этом исходят из следующих условий:
а) при проектировании полос торможения;
расчетную начальную скорость принимают равной максимальной разрешенной на данной дороге, конечную — соответствующей расчетной скорости движения на съезде; '
при радиусах съездов менее 100 м, требующих устройства входных тормозных кривых, конечную скорость принимают равной 50 км/ч, если радиус съезда рассчитан на скорость не выше 30—35 км/ч, и 70 км/ч, если он рассчитан на скорость 40—50 км/ч;
отрицательное ускорение для продольных уклонов от 0 до 40 %опринимают не более 1,5 м/с2как допустимое для большинства водителей при движении по участку снижения скорости;
при расчете длины участка снижения скорости предусматривают зону маневрирования, располагающуюся перед участком замедления и отделяемую от основных полос прерывистой линией разметки. Наличие этой зоны увеличивает протяженность входа на полосу торможения и способствует более эффективному ее использованию, особенно при высоких интенсивностях движения. Длина зоны маневрирования для полосы торможения назначается по табл. 7.1;
Таблица7.1
Назначение полосы торможения |
Длина зоны маневрирования, м, для дорог категории | ||
|
I |
II |
III, IV |
Для правого поворота |
75 |
60 |
50 |
” левого поворота на канализированных пересечениях |
50 |
40 |
30 |
б) при проектировании полос разгона;
расчетные скорости, по которым определяется длина участка ускорения, принимают: начальную — равной расчетной скорости движения по выходной части съезда, конечную — равной максимальной разрешенной скорости на дороге;
ускорение движения для продольных уклонов до 10—15 %опринимают10,6—1 м/с2. Для уклонов 20—40 %означения ускорений на спусках увеличиваются на 15—20 % и уменьшаются на 20¾25 % на подъемах;
1Меньшие значения принимают, когда расчетным является грузовой автомобиль, большие — легковой автомобиль.
длину участка маневрирования, при движении по которому водитель принимает решение о въезде на дорогу, назначают в зависимости от интенсивности движения по основной полосе проезжей части и типа въезжающего автомобиля:
Интенсивность движения по основной полосе, авт/ч |
200 |
400 |
600 |
800 |
1000 |
Длина участка маневрирования автомобилей, м: |
|
|
|
|
|
легковых |
115 |
125 |
140 |
175 |
220 |
грузовых |
125 |
135 |
160 |
205 |
255 |
7.4.8. Безопасность и режим движения автомобилей на пересечении в значительной степени зависят от условий видимости элементов переходно-скоростных полос.
При движении по дороге следует обеспечить достаточную видимость начала полосы торможения, для более рельефного выделения которого устраивается уступ в начале отгона ширины (см. рис. 7.6, а).
За 40—50 м до выхода со съезда желательно обеспечить видимость всей полосы разгона, если это затруднительно, то не менее 1/3 ее длины.
При выезде со съезда должна быть обеспечена видимость конца полосы разгона. Поэтому полосу разгона не следует располагать на переломах продольного профиля, если ее длина превышает расстояние видимости поверхности в продольном профиле.
7.4.9. При завершении въезда из полосу торможения (в конце отгона ширины) необходимо обеспечить видимость начального участка съезда (хотя бы в пределах длины переходной кривой),чтобы водитель мог оценить кривизну съезда и правильно выбрать режим торможения.
