7.2. Требования к элементам пересечений в разных уровнях
7.2.1. В целях снижения потерь времени автомобилями и уменьшения площади земли, необходимой для размещения сооружений, расчет транспортных развязок ведут на скорости меньшие, чем расчетные для пересекающихся дорог.
Круговые участки петель левоповоротных съездов пересечений типа “клеверный лист” целесообразно рассчитывать на скорости не выше 40—50 км/ч, которые в наибольшей степени соответствуют режимам движения автомобилей в зоне пересечения этого типа. Правоповоротные, а также прямые или полупрямые левоповоротные съезды рассчитывают на скорости 60—90 км/ч, но не ниже 40—50 км/ч, кольцевые — 50—70 км/ч.
7.2.2. При расчете радиусов закруглений петель левоповоротных съездов пересечений типа “клеверный лист” исходят из значений коэффициента поперечной силы 0,16 для съездов, расположенных на подъеме, и 0,12 на спуске. В стесненных условиях значения коэффициентов поперечной силы могут быть повышены соответственно до 0,23 и 0,18.
Радиусы круговых кривых на правоповоротных, кольцевых и полупрямых левоповоротных съездах рассчитывают на коэффициент поперечной силы, равный 0,15.
7.2.3. Значения поперечного уклона виражей на съездах в районах с редкими случаями образования гололеда принимают равными:
для петель левоповоротных съездов пересечений “клеверный лист” 60 %о;
для правоповоротных съездов, рассчитанных на скорости 60—90 км/ч, 30 %о, на скорости 40-50 км/ч — 60 %о;
для прямых, полупрямых и кольцевых левоповоротных съездов 30 %о;
для других видов съездов, рассчитанных на скорости 40—50 км/ч, 60 %о.
Поперечный уклон на обочинах съездов, укрепленных каменными материалами, принимают 50¾60 %о, при асфальтобетонных обочинах 30—40 %о.
7.2.4. Ширина проезжей части на однополосных съездах транспортных развязок составляет:
для петель левоповоротных съездов развязок типа “клеверный лист” 5,5 м;
для правоповоротных съездов, рассчитанных на скорости 60—90 км/ч, 5 м, на скорости 40—50 км/ч — 4,5 м;
для прямых и полупрямых левоповоротных съездов с радиусом более 100 м — 5,0 м.
При устройстве съездов с несколькими полосами движения ширину проезжей части назначают исходя из рекомендаций по определению ширины полос движения на закруглениях автомобильных дорог.
7.2.5. Для более уверенного управления автомобилем и лучшего зрительного восприятия водителем кромок полосы движения на проезжей части съездов целесообразно устраивать краевые полосы, отличающиеся по цвету от основного покрытия, шириной 0,5 м для скоростей 40¾50 км/ч и 0,75 м для более высоких скоростей движения.
7.3. Особенности планировки пересечений типа “клеверный лист”
7.3.1. При примерно равных интенсивностях в разных направлениях и преимущественно транзитном характере движения основным типом транспортной развязки для дорог IIиIIIкатегорий является пересечение “клеверный лист”.
При большом количестве левоповоротного движения пропускная способность участков, расположенных между левоповоротными съездами, может оказаться недостаточной и потребуется переход к пересечениям с полупрямыми (см. рис. 7.1) или прямыми левоповоротными съездами.
7.3.2. Схема пересечения “клеверный лист” зависит от интенсивности движения по съездам, так как могут применяться различные планировочные решения, обеспечивающие необходимую пропускную способность и безопасность движения.
7.3.3. Наиболее благоприятные условия создаются в случае устройства боковой разделительной полосы (взамен разметки покрытия), надежно отделяющей переходно-скоростные полосы от основной проезжей части (рис. 7.3, а). При этом на развязке “клеверный лист” соседние полосы разгона и торможения, расположенные на примыканиях лево- и правоповоротных съездов, сливаются в одну непрерывную полосу, носящую название распределительной.
7.3.4. Конструкцию боковой разделительной полосы принимают в зависимости от интенсивности поворачивающих потоков автомобилей на съездах № 1, 2 и 3. в первом случае (см. рис. 7.3, б) правоповоротный поток со съезда № 3 непосредственно вливается в поток автомобилей, вышедших с левоповоротного съезда № 1, во втором (рис. 7.3,б) эти потоки разделены и автомобили, вышедшие со съезда № 3, имеют возможность использовать полосу разгона, что существенно повышает пропускную способность развязки.

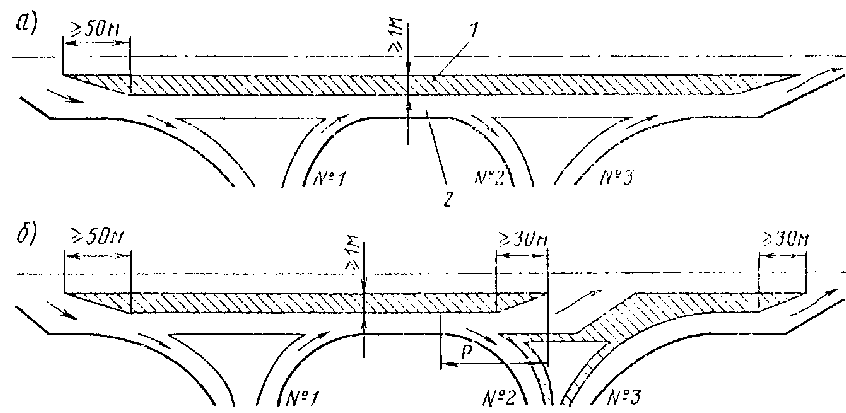

Рис. 7.3. Конструкция боковой разделительной полосы на развязке “клеверный лист”:
а— без отделения левоповоротного потока (съезд № 1) от правоповоротного (съезд № 3);б— с отделением потока на съезде № 1 от потока на съезде № 3.
