4.2. Устройство виражей

4.2.1. Вираж является эффективным средством повышения удобства и безопасности движения на кривых малых радиусов.

При назначении уклонов виражей следует исходить из условия, что при движении с расчетной скоростью 1/3 поперечной силы уравновешивается за счет виража, а 2/3 —за счет поперечного сцепления шин покрытием. Наличие виража облегчает управление автомобилем, способствует увеличению скорости движения по кривой.При устройстве виража необходимо одновременно обеспечивать видимость, соответствующую расчетной скорости для виража.

4.2.2. В соответствии с рекомендациями СНиП 2.05.02-85 в районах с незначительной продолжительностью снежного покрова и редкими случаями гололеда уклон виража может быть увеличен до 100 %_о(для кривых с радиусом менее 250 м).

4.2.3. Для того чтобы уменьшить дополнительный продольный уклон на участке отгона виража и улучшить зрительную плавность внешней кромки кривой, переход от двускатного профиля к односкатному лучше осуществлять путем вращения проезжей части вокруг ее оси.

4.2.4. Для повышения безопасности обгонов и удобства движения на кривых радиусами до 5000 м на дорогах Iкатегории и до 3000 м на дорогах остальных категорий необходимо устраивать односкатный поперечный профиль с уклоном, равным уклону проезжей части на прямолинейных участках при данном виде покрытия. На кривых радиусом более 5000 м проезжая часть должна иметь двускатный профиль, так как такие кривые по условиям движения не отличаются от прямых.

4.2.5. На участках горных дорог с серпантинами рекомендуется устраивать ступенчатый вираж (рис. 4.1), позволяющий повысить скорость и безопасность движения. При этом средняя часть проезжей части выполняется с поперечным уклоном, соответствующим радиусу кривой, а внутренним и внешним полосам на ширину не менее 2 м придают уклон больше на 10—20 %_одля внутренней и 10—40 %_одля внешней полос (в зависимости от радиуса кривой и состава движения). В этих случаях с учетом местных условий рекомендуется увеличивать общую ширину проезжей части в пределах кривой.

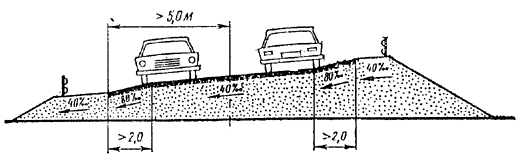

Рис. 4.1. Схема устройства ступенчатого виража на кривых малого радиуса

4.3. Переходные кривые и уширение проезжей части

4.3.1. Для комфортабельности езды переходные кривые применяют на закруглениях радиусом менее 2000 м. В качестве переходной кривой рекомендуется использовать клотоиду

А²= RL,

где А —параметр клотоиды; R —радиус круговой кривой; L —длина переходной кривой.

4.3.2. Наименьшая длина переходной кривой

L= v³/(47RI),

где v —расчетная скорость движения, км/ч;I— нарастание центробежного ускорения, м/с³; R —радиус, м.

Расчетную скорость нарастания центробежного ускорения определяют по графику (рис. 4.2) в зависимости от отношения v²(gR)(гдеv— расчетная скорость для кривой данного радиуса, м/с; g —ускорение свободного падения, равное 9,81 м/с²; R —радиус, м).

Рис. 4.2. График для определения расчетного нарастания центробежного ускорения

Значения 1, лежащие ниже кривой2, удовлетворяют режимам движения основной массы водителей (85 %), поэтому рекомендуются в качестве расчетных (кривая1— средние наблюдаемые значения1). При значениях1 в зоне между кривыми 2 и 3 ощутимо снижаются удобства езды. Они могут быть допущены лишь в сложных топографических условиях, в некоторых случаях реконструкции дорог в застроенной или горной местности. Значения1 выше кривой 3 удовлетворяют лишь 50 % водителей и на строящихся или реконструируемых дорогах допускаться не должны. Область рабочих значений1лежит между кривыми2и1.

4.3.3. Если получаемое расчетом смещение круговой кривой от введения переходной кривой меньше 0,2 м, переходную кривую можно не устраивать, считая, что удобство проезда достигается за счет смещения траектории автомобиля в пределах полосы движения.

4.3.4. Из условия обеспечения зрительной плавности дороги параметр переходной кривой должен удовлетворять требованиям пп. 3.2.2, 3.2.16,3.2.17. При этом угол поворота трассы в конце переходной кривой должен быть не менее 3°.

4.3.5. Изложенные рекомендации по назначению параметров переходных кривых не распространяются на длинные переходные кривые, используемые при ландшафтном проектировании и клотоидном трассировании как самостоятельный элемент трассы в плане.

4.3.0. Проезжую часть уширяют в соответствии с рекомендациями СНиП 2.05.02-85 на всех кривых радиусом меньше 1000 м. Уширение

,

где l —расстояние от центра заднего моста до переднего бампера автомобиля без прицепа, м;v —скорость движения, км/ч; R —радиус кривой,м.

Требуемое уширение должно определяться специальным расчетом в случаях, когда в составе движения более 5—10 % автомобильных поездов.

4.3.7. При реконструкции дорог для уменьшения уширения обычно проектируемое смещение всей круговой кривой внутрь угла (рис. 4.3,а) целесообразно заменить сдвижкой переходной кривой к вершине угла (рис. 4.3,б). При этом длина круговой кривой уменьшается, а при малой длине ее можно заменять сопряженными переходными кривыми.

Рис. 4.3. Особенности расположения переходной кривой:

а— обычный способ;б— со смещением центра круговой кривой;
