40) Устройство, принцип действия, схемы включения биополярного транзистора
Устройство
Биполярный транзистор состоит из трёх различным образом легированных полупроводниковых слоёв: эмиттера E, базы B и коллектора C. В зависимости от типа проводимости этих зон различают NPN (эмиттер − n-полупроводник, база − p-полупроводник, коллектор − n-полупроводник) и PNP транзисторы. К каждой из зон подведены проводящие невыпрямляющие контакты. База расположена между эмиттером и коллектором и слаболегирована, поэтому имеет большое омическое сопротивление
Каждый из p–n-переходов транзистора может быть смещён либо в
прямом, либо в обратном направлениях. В зависимости от этого различают
четыре режима работы транзистора:
1) активный (усиления). Эмиттерный переход смещён в прямом
направлении, а коллекторный – в обратном;
2) отсечки. Оба перехода смещены в обратном направлении;
3) насыщения. Оба перехода смещены в прямом направлении;
4) инверсный. Эмиттерный переход смещён в обратном направлении,
а коллекторный -– в прямом.
41 Достижения полупроводниковой электроники
Полупроводниковая электроника – раздел электроники,изучающий электронные процессы в полупроводниках и их использования для передачи.
Этому развитию послужило бурное развитие электроники в 50-70-е г г ХХ в
В наст время идет активное развитие совершенствования радиоэлектронной аппаратуры ;
Работа с преобразователями,усилителями,выпрямителями,транзиторами,тиристорами,диодами и создания новых модификаций микросхем
Появление плоских диодов
Значительное уменьшение размеров приборов и деталей
Работа в диапазоне от t -60 до +200 С
Умение выдерживать циклические нагрузки перепады t,влажность
Повышение мощности и частоты эл/м колебаний, преобразуемых в одном приборе
Создание генераторов и усилителей миллиметрового диапазона.
42 Преимущества и недостатки биполярного транзистора
Биполярный транзистор -полупроводниковый прибор с двумя взаимодействующими электрическими переходами и тремя (и более) выводами.
Транзистор – прибор для определения электрич сигналов.
Взавис от чередования зон проводимости различ: р –n –р тип и n –р –n тип
Э –эмиттер К –коллектор Б –база(самый тонкий слой) мкм ЭП –эмиттерный переход(переход эмиттер -база) прямой КП –коллекторный переход(переход –коллектор –база ) обратный
|
Электронно –дырочный переход

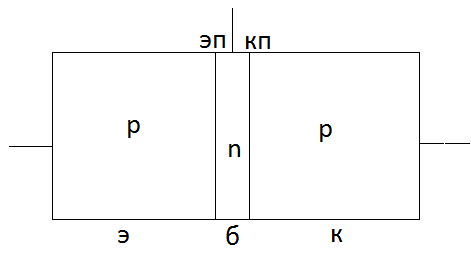

p-n-p тип |

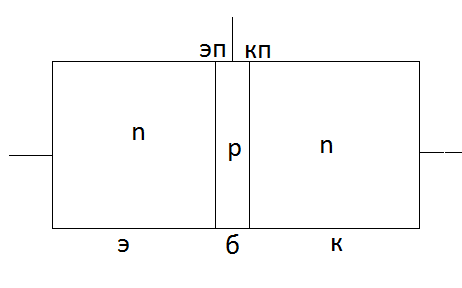

n-p-n тип |
Дост: меньшие габариты, масса Больше надежность и срок службы |
Недост: огранич диапазон темп работы *до100С –у германиевых транзисторов *до 200С у кремниевы транзисторов Чувствительность к ионизирующим излучениям |
43 Уравнения дв-я электропривода
Электропривод –электро механ система сост из двигательного преобразовательного передаточного, упровляющего устр –в, предназначенных для проведения в движения исполнительных органов раб машины и управление этим движением.
Нагрузка на валу эл/дв складывается из статической и динамической нагрузкок.
1)Статистическая (обуслав полярным и вредным сопротив дв –я сил трения, резания ,веса и проч ).
2)Динамическая (возн при измен кинет энергии в сист привода вслед измен скорости дв –я тел или частей устройств).
М =Мстатич +Мдинамич =Мстатич +
Мстатич различ :
Активн: Мстатич=
Реактивн: Мстат=
F -усилие
R –радиус шкива
m -масса шкива
g-ускорение свободного падения
I -радиус инерции –расст от оси вращен до точки, на которой сосредоточена вся масса тела
ω-угловая скорость
t-время.
