24. Схема замещения, векторная диаграмма катушки с магнитопроводом.
Схема замещения – электрическая модель, на которой смоделированы все конструктивные элементы и соблюдены все основные соотношения.
Последовательная схема замещения:
Rк – моделирует сопротивления провода обмотки.
Xк – моделирует сопротивление рассеивания обмотки.
Уравнение электрического состояния цепи:
Схема замещения позволяет легко проиллюстрировать уравнения электрического состояния на основании электрических цепей.
Ia – активная составляющая тока
Ip – реактивная составляющая тока
Если параметры Rк, Хк не учитывать, то говорят об идеализированной катушке.
Характеризующие её параметры: Go; Bo; Uab.

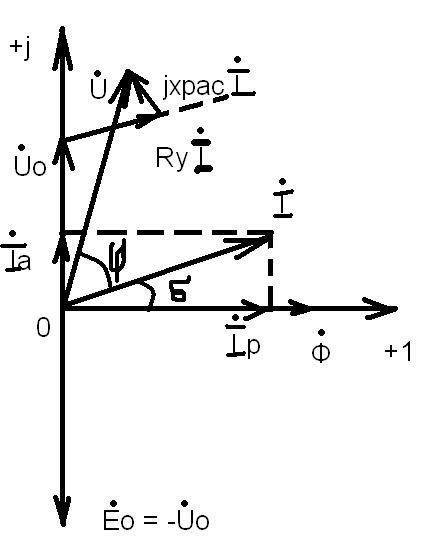

Векторная диаграмма –иллюстрация уравнения электрического состояния обмотки и других параметров, характеризующих работу устройства.
Вектор тока определяет угол магнитного потока на угол потерь .
25. Устройство и принцип действия трансформатора
Трансформатор – это статическое электромагнитное устройство, предназначенное для преобразования электрической энергии одного U в другое( по величине, без изменения частоты).
Тр№1 Тр№2
Зачем это делать? Как правило, эл. станции вдали от своих потребителей. Известно что
P=(√3)*U*I*cosα, а ∆P=I2R, т.е. ∆Р = I2 →стремиться к понижению, но что бы P = const, необходимо повысить U, для этого и используются повышающие трансформаторы, а что бы к потребителю подавать U нужной величины спользуют понижающие трансформаторы.
Трансформаторы бывают обычного и специального назначения:
1. одно и многофазные (трехфазные)
2. стержневые и броневые
3. двух и многообмоточные
4. сухие и масленые
5. с естественным и принудительным охлаждением
Рассмотрим простейший однофазный двухобмоточный трансформатор:
Устройство:
1. 2 обмотки – ВН и НН(высшего U с большим числом витков №1 и низшего №2)
Обмотка с w1 подключена к источнику питания и называется первичной обмоткой, а другая вторичной обмоткой.
Стальной сердечник - набирается из листов(толщиной 0,35 – 0,5 мм) изолированных друг от друга(бумагой или лаком)
При подключении первичной обмотки U1, по ней протекает ток I10 (если вторичная обмотка разомкнута), намагничивающая сила которого возбуждает переменный магнитный поток Ф0(основной) и небольшой магнитный поток Фр1.
Е1=-w1*dФ\dt и
е2=-w2*dФ0\dt
То U1 уравновешивается Е1 и падением напряжения в первичной обмотке.
Если к вторичной обмотке подключить нагрузку «Z», то появится ток I2
Рассмотрим уравнение намагничивающей силы, полученное из условия Ф = Фо = Фн
Io = I1+I2*(w2/w1)=I1+I2*(1/k) или Io=i1+I2’ (уравнение магнитного состояния)
Под нагрузкой по первичной обмотке течет ток I1→I1 и j*I1*x1 следовательно
U1=-E1+I1+j*I1x1
