1. Основные законы и методы расчета цепей постоянного тока.

i

t

0

i – сила тока

i=f(t)

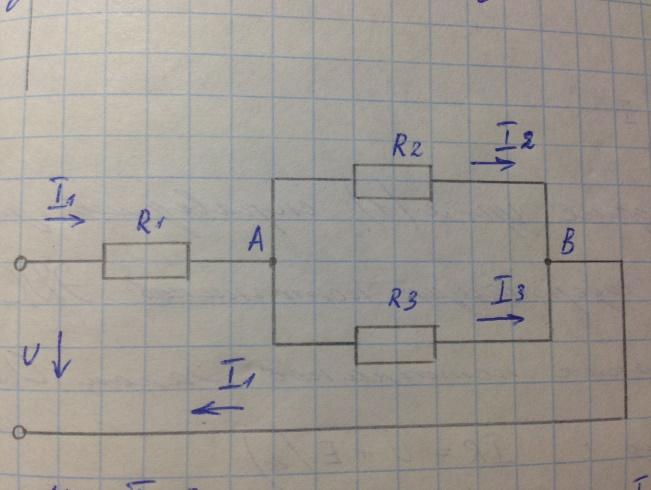

R₁ =18 Ом

R₂ =30 Ом

R₃ =20 Ом

I₂ =1,6 A

U_AB = I₂R₂

U_AB =1,6*30 =48 B

I₁=I₂+I₃ =1,6+2,4=4А

U=I₁*R

R=R₁ +R_AB

, См (Сименс) проводимость

1)

2) U=U₁ +U_AB= R₁ I₁ +U_AB = 18*4+48=120 B.

Закон Ома

I

В.А.Х

R=U (1)

I

Закон Ома в форме ур-я (1) справедлив для участка цеп, не сод источников ЭДС. При наличии таких источников закон Ома принимает форму: IR=U+E (2)

E – ЭДС всех источников, вкл-ных в рассматр участок цепи.

Первый закон Кирхгофа: Алгебраическая сумма сил токов, сход-ся в любой точке разветвления проводников (или в узле) равна нулю.

=0

l- число токов, сх-ся в данном узле.

Причем токи, протекающие к узлу счит-ся +, токи вытекающие из узла –

I₂

I₁

I₃

l=3

I₁ – I₂ + I₃ = 0

Второй закон Кирхгофа: В любом замкнутом контуре произвольно выделяют в сложной сети проводников алгебр сумма падений напря-ий на отдеьны участках контура равна сумме ЭДС в этом контуре:

Где m – число участков в замкнутом контуре.

2. Расчёт электрической цепи постоянного тока методом контурных токов.

Основан на применении 2 закона Кирхгофа. Метод позволяет уменш число совместно решаемых уравнений до числа независимых контуров.

B – число ветвей в схеме цепи

BI – число ветвей, содержащие источники тока

Y – число узлов в схеме

Метод заключается в:

1. Выбираются независимые контуры и положительные направления контурных токов в них, каждый из которых протекает по всем элементам соответствующего контура.

Для схем, допускающих изображение на плоскости без пересечения ветвей дост условием выделением числа K незав контуров будет являться наличие в каждом из них хотя бы ветви, принадл-щей только этому контуру.

2. Для незав контуров сост-ся ур-я по по 2,3 Кирхгофа совместное решение которых опр-ет все контурные токи.

3. Ток каждой ветви опред-ся по 1,3 Кирхгофа, как алгебр сумма контурных токов соотв ветви.

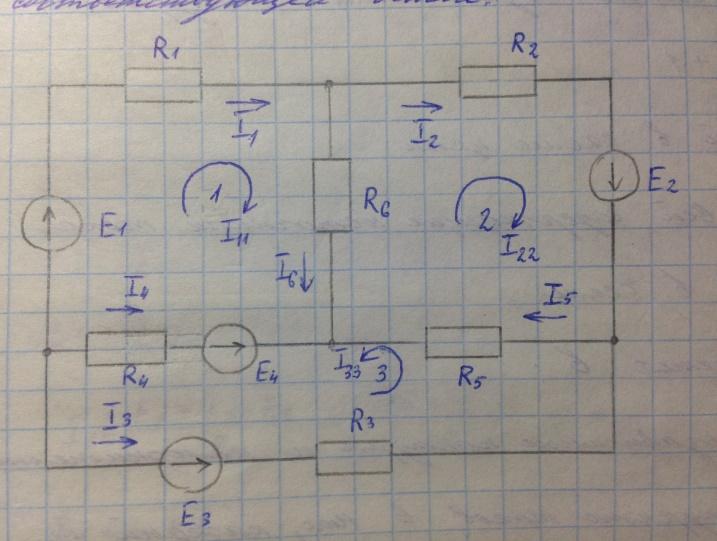

К=6-0-4+1=3

В левой части уравнений коэффициент при контурном токе рассматриваемого контура положителен и равен сумме сопротивлений его ветвей. Коэффициенты при контурных токах в контурах, имеющих общие ветви с рассматриваемым контуром, равны сумме сопротивлений общих ветвей со знаком плюс (минус), если направления контурных токов в общих ветвях совпадают (противоположны).

Правая часть уравнений содержит алгебраическую сумму ЭДС ветвей рассматриваемого контура, причем слагаемое записывается со знаком плюс (минус), если направления ЭДС и положительное направление контурного тока совпадают (противоположны).

1:

2:

3:

.

3. Цепь переменного тока с активным и индуктивным сопротивлениями.

Реальные цепи, содержащие индуктивность, всегда имеют и активное сопротивление: сопротивление провода обмотки и подводящих проводов. Рассмотрим электрическую цепь, в которой через катушку индуктивности L, обладающую активным сопротивлением R, протекает переменный ток I = Im∙sinωt

Через катушку и резистор протекает один и тот же ток, поэтому в качестве основного выберем вектор тока, и будем строить вектор напряжения, приложенного к этой цепи. Напряжение, приложенное к цепи, равно векторной сумме падений напряжений на катушке индуктивности и на резисторе.

U = UL + UR (4.17)

Напряжение на резисторе будет совпадать по фазе с током:

UR = UmR∙sinωt (4.18), а напряжение на индуктивности будет равно ЭДС самоиндукции со знаком минус (по второму закону Кирхгофа).

UL = L∙ = Im∙ω∙L∙cosωt = UmL∙sin(ωt + π/2) (4.19)

Мы видим, что напряжение на индуктивности опережает ток на угол π/2. Построив векторы I, UR и UL и, воспользовавшись формулой (4.17), найдём вектор U. Векторная диаграмма показана на следующем рисунке.

В рассматриваемой цепи ток I отстаёт по фазе от приложенного напряжения U, но не на

π / 2, как в случае с чистой индуктивностью, а на некоторый угол φ. Этот угол может принимать любые значения от 0 до π / 2 и при заданной индуктивности зависит от активного сопротивления. С увеличением R угол φ уменьшается. Как видно из диаграммы, модуль вектора U равен:

U == I∙= I∙ZL (4.20), где

ZL = (4.21) называется полным сопротивлением цепи с индуктивностью и активным сопротивлением. Сдвиг по фазе между током и напряжением в данной цепи также определяется из векторной диаграммы:

tg φ = UR / UL = ωL / R (4.22)

4. Цепь переменного тока с активным и емкостным сопротивлениями.

В реальных цепях переменного тока с ёмкостью всегда имеется активное сопротивление. Рассмотрим такую цепь.

Через конденсатор и резистор протекает один и тот же ток  I = I_m∙sinωt. Поэтому в качестве основного выберем вектор тока и будем строить вектор напряжения, приложенного к этой цепи.

U = U_c + U_R    (4.28).

Напряжение на резисторе будет совпадать по фазе с током:

U_R = Um_R∙sinωt   (4.29).

Напряжение на конденсаторе будет отставать по фазе от тока на угол π / 2:

U_c = U_mc∙sin(ωt - π/2 )    (4.30)

Построим векторы I, U_R и U_c и, воспользовавшись формулой (4.28), найдём вектор U. Построим векторную диаграмму.

Из векторной диаграммы следует, что ток I опережает по фазе приложенное напряжение U , но не на угол π/2, как в случае чистой ёмкости, а на угол φ. Этот угол может изменяться от 0 до π/2 и при заданной ёмкости С зависит от значения активного сопротивления: с увеличением R угол φ уменьшается.

Модуль вектора U равен:

U = = I= I∙Z₁   (4.31), где

Z₁ =       (4.32)   называется полным сопротивлением цепи.

Сдвиг по фазе между током и напряжением:

tgφ = U_c/U_R = (1/ωC)/R = 1/(ω∙R∙C)   (4.33).

6. Электрическая цепьс соединением r-,l-,c- элементов.

Электрическая цепь постоянного тока

С

оставным элементом цепей переменного тока является активное сопротивление –R

, индуктивность L , емкость С -

Термин «сопротивление» для цепей переменного тока недостаточно полный, т.к. сопротивление переменному току оказывают не только те элементы, в которых энергия выделяется в виде тепла (их называют активным сопротивлением), но и те элементы цепи, в которых энергия запасается в энергетических или магнитных полях. Такие элементы называют реактивными, а их сопротивление переменному току – реактивным сопротивлением. Реактивным сопротивлением обладают индуктивность и емкость.

Установившийся синусоидальный ток в цепи с последовательным сопротивлением

Дифференциальное уравнение цепи:

(*)

Приложенное напряжение , при этом ток тоже синусоидальный:



Целесообразно принять φ_u = φ, чтобы φ_u = 0 (так как ток в цепи общий), тогда

Подставим в исходное уравнение (*) :

При:возведем в квадрат и сложим:

При :

, откуда

/:

- полное сопротивление цепи

- реактивное сопротивление

Рассмотрим случай X_L>X_C

; .

Треугольник сопротивлений

Синусоидальный ток в цепи с параллельным соединением R,L,C.

По первому закону Кирхгофа: i = i_R+i_L+i_C

Согласно закону Ома:



Таким образом, дифференциальное уравнение цепи с параллельным соединением имеет вид:

Примем

, так как

Подставляя в дифференциальное уравнение, получим

Рассмотрим :,

Возведем в квадрат: (*)

При :, или,

Возведем в квадрат: (**)

Сложив уравнения (*) и (**), получим:

, или

/:

Введем обозначение - активная проводимость

- суммарная реактивная проводимость, при чем и

- полная проводимость

Сс

Закон Ома в комплексной форме

;

- закон Ома в комплексной форме

Мощность в комплексной форме

В

озьмем, тогда, так как Ψ_u – Ψ_i = φ, то:

P Q

8. Векторные диаграммы для цепей с соединением R-,L-,C- элементов

Для первого случая

X_L˃X_C U_L=IX_L

U_L˃U_C U_c=IX_c

Для второго случая

X_L˂X_C U_L=IX_L

U_L˂U_C U_c=IX_c

Для третьего случая

X_L=X_C U_L=IX_L

U_L=U_C U_c=IX_c

9. Векторные диаграммы для цепей с соединением R-,L- элементов

10. Векторные диаграммы с соединением R-,C-элементов

12. Резонансные явления в электрических цепях переменного тока.

_{Резонансом напряжений в электрических цепях называется режим участка электрической цепи, содержащей индуктивный и емкостной элементы, при котором разность фаз между напряжением и током равна нулю . Режим резонанса может быть получен при изменении частоты  питающего напряжения или изменением параметров элементов L и С. При последовательном соединении возникает резонанс напряжения. .}

_{Резонанс токов. При параллельном соединении конденсатора и соленоида (смотри рисунок), так же как и при последовательном, сила тока в цепи зависит от значений емкости и индуктивности. При изменении емкости и индуктивности при определенном их соотношении сила тока в неразветвленном участке цепи оказывается минимальной (практически близкой к нулю). При определенной частоте, называемой резонансной, реактивные составляющие проводимости могут сравняться по модулю и суммарная проводимость будет минимальной. Общее сопротивление при этом становится максимальным, общий ток минимальным, вектор тока совпадает с вектором напряжения.Такое явление называется резонансом токов.}
