.pdfЗадание.

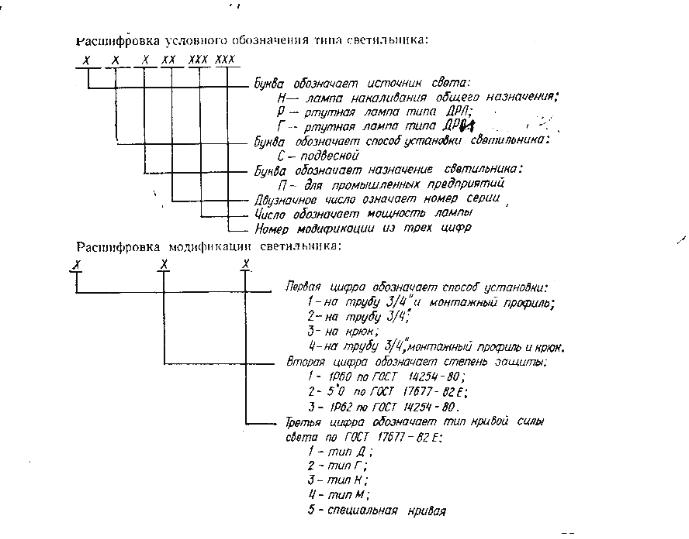

Расшифруйте маркировку светильников для точечных источников света:
НСП 200 х 100 - 121, ГСП 15 х 400 – 001, РСП 19 х 400 – 125.
Для люминесцентных ламп выпускаются светильники типов: ОД, ОДОР, ПВЛМ и др.
3.2.Системы и виды искусственного освещения
На промышленных предприятиях применяются две системы искусственного освещения: рабочее и специальное.
Рабочее освещение служит для обеспечения освещенности обрабатываемых поверхностей и вспомогательных площадей производственного помещения. К этой системе относятся следующие виды освещения: общее, локализованное, местное, комбинированное и ремонтное.
Общее освещение (рис. 12) служит для создания во всем помещении общего светового фона, в результате которого устраняются тени от конструкции здания (колонн, столбов, балок и пр.) и производственного оборудования. Оно осуществляется установкой стационарных светильников, одинаковых по типу и мощности. Эти светильники подвешиваются параллельными рядами или в шахматном порядке на равном расстоянии.
91
PDF created with pdfFactory Pro trial version www.pdffactory.com
Общее освещение устраивается во всех производственных, вспомогательных и административных помещениях.
Локализованное освещение (рис. 12) является разновидностью общего освещения и выполняется для тех рабочих участков, где требуется, как правило, повышенная освещенность.
Например, на участке сборки в общем механосборочном цехе требуется более высокая освещенность, чем на участках механической обработки. В этом случае на участке сборки устанавливают светильники того же типа и мощности, но более часто, либо увеличивают мощность ламп (при одинаковой системе расположения светильников в цехе). Локализованное освещение применяется на контрольных пунктах, у отдельных видов оборудования и т.п.
Местное освещение применяется для создания большой освещенности на отдельных рабочих местах в любых цехах и при работе на различных видах производственного оборудования. В производственных помещениях применять одно местное освещение запрещено
Для обеспечения местного освещения у станков, оборудования, столов устанавливаются индивидуальные стационарные светильники; используются также переносные лампы.
Комбинированное освещение (рис. 12) является сочетанием общего и местного освещения, оборудованного в одном производственном помещении. Такой вид освещения следует применять в цехах, где необходимо обеспечить высокую освещенность рабочих мест, а также в случае, когда к направлению светового потока предъявляют специальные требования. Такое освещение осуществляется в цехах, насыщенных производственным оборудованием, в частности, в механических.
Ремонтное освещение осуществляется с помощью переносных ламп. Применяется оно при осмотре и ремонте производственного оборудования.
К специальной системе освещения относятся: дежурное, сигнальное, аварийное освещение и освещение безопасности.
Дежурное освещение предусматривается в ночное время; служит оно для создания освещенности, необходимой для уборки, охраны помещений; осуществляется частью светильников, обеспечивающих рабочее освещение.
Сигнальное освещение предназначается для освещения запасных выходов; выполняется цветными лампами, чаще всего красными, со светящимися надписями.
Освещение безопасности оборудуется в проходах между опасным оборудованием, на лестницах.
Аварийное освещение предусматривается на случай выхода из строя общего освещения в помещениях и цехах, где обязательно соблюдение непрерывности производственного процесса (на электрических станциях, в химических, металлургических и других цехах), а также для обеспечения безопасной эвакуации людей при отключении нормального освещения.
Аварийное освещение, предусматриваемое для продолжения работы, должно обеспечивать на рабочих поверхностях освещенность не менее 10% освещенности, соответствующей нормам рабочего освещения.
92
PDF created with pdfFactory Pro trial version www.pdffactory.com
Аварийное освещение, необходимое для эвакуации людей, устраивается там, где постоянно работают люди; в местах, опасных для прохода людей, в проходных помещениях, пожарных проездах, коридорах и на лестницах, предназначенных для эвакуации людей, в помещениях где работает более 50 чел. независимо от опасности их перемещения при эвакуации; в местах работы на открытых пространствах, если эвакуация работающих связана с возможностью их травмирования.
Все виды специального освещения (за исключением дежурного) снабжаются несколькими (не менее двух) источниками питания с автоматическим переключением с одного источника на другой.

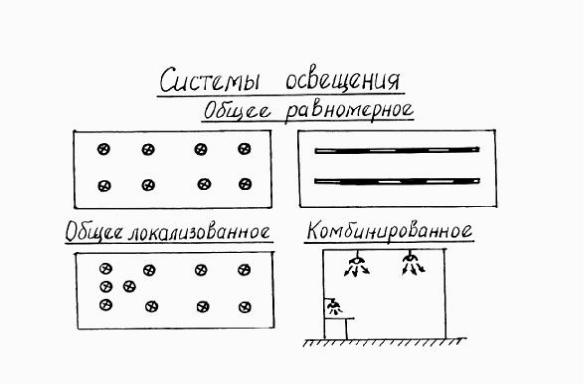

Рис. 12. Система освещения
3.3.Нормирование искусственного освещения.
Необходимый для проведения той или иной работы уровень освещенности зависит от размера различаемых деталей, расстояния их от глаз, контраста между рассматриваемой деталью и фоном, цвета фона, длительности зрительного напряжения в течение смены, подвижности рабочей поверхности и опасности травм.
Под термином «размер различаемых деталей» понимается отдельная часть рассматриваемого предмета: линия, царапина, пятно и т.п., которые требуется различать при работе.
Различение зависит от контраста между рассматриваемой деталью и фоном, поэтому освещенность при малом контрасте должна быть выше, чем при большом. Контраст объекта различения с фоном считается: малым, если его величина менее 0,2; средним от 0,2 до 0,5; большим – если его величина более 0,5.
93
PDF created with pdfFactory Pro trial version www.pdffactory.com
Различение на светлом фоне происходит легче, чем на темном. Поэтому чем темнее фон, тем большая требуется освещенность. Фон считается темным при коэффициенте отражения света поверхностью 0,2 и менее, средним при p от 0,2 до 0,4 и светлым при p > 0,4.
Чем больше напряженность зрительной операции и быстрее темп работы, тем скорее развивается зрительное утомление и тем выше требования к условиям освещенности.
В настоящее время имеющие силу закона и обязательными для всех предприятий, организацией и ведомств являются нормы по искусственному освещению, опубликованные в СНиП П – 4-79, извлечение из которых приведено в табл. 7,8,9.
Устанавливать минимальную освещенность поверхности необходимо следующим образом. Сначала определяют минимальный размер рассматриваемого объекта при выполнении работы и относят работу по размеру объекта различения к соответствующему разряду зрительной работы (табл. 7). По контрасту объекта различения с фоном и вида фона, на котором рассматривается объект различения, к подразряду зрительной работы. Затем в зависимости от системы освещения, устанавливают минимальную освещенность.
Например. В механическом цехе при работе на металлообрабатывающих станках (токарных, сверлильных, фрезерных, строгальных, шлифовальных и др.) объектами различения являются деление и цифры на измерительном инструменте, лимбах и таблицах станков. Ширина линии деления на измерительном инструменте и лимбе находится в пределах от 0,15 до 0,3 мм, контраст линии деления с фоном малый, фон средний. Следовательно, механический цех нужно отнести ко II разряду и подразряду «б» зрительной работы. При комбинированном освещении светильниками с газоразрядными лампами минимальная освещенность в рабочей зоне должна быть 3000 лк.
Нормы освещенности, приведены в таблице 7, следует повышать на одну ступень по шкале таблицы 11.
а) при работах I-VI разрядов, если рассматриваемый объект расположен на расстоянии 0,5-1,0 м от глаз работающего;
б) при рабатах I-VI разрядов, если напряженная зрительная работа выполняется непрерывно более половины рабочего дня (например, визуальный контроль изделий);
в) при повышенной опасности травматизма в местах, где освещенность при системе общего освещения составляет 150 лк или менее (например, при работе на циркульных пилах, гильотинных ножницах) и др.
94
PDF created with pdfFactory Pro trial version www.pdffactory.com
Таблица 7 Нормы освещенности рабочих поверхностей в производственных помещениях (СНиП II – 4-79)
Характеристика |
Наименьши |
Разряд |
Подразряд |
Контраст объекта |
Фон |
Освещенность, лк |
|
|
зрительной |
й размер |
зрительно |
зрительной |
различения с |
|
Комбинированно |
Общее |
|
работы |
объекта |
й работы |
работы |
фоном |
|
е освещение |
освещение |
|
|
различения, |
|
|
|
|
|
|
|
|
мм |
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
а |
малый |
темный |
5000 |
1500 |
|
|
|
|
б |
малый |
средний |
4000 |
1250 |
|
|
|
|
|
средний |
темный |
|
|
|
Наивысшей |
Менее 0,15 |
I |
в |
малый |
светлый |
3000 |
1000 |
|
|
средний |
средний |
|
|
||||
точности |
|
|
|
|||||
|
|
|
большой |
темный |
|
|
||
|
|
|
|
|
|
|||
|
|
|
г |
средний |
светлый |
1500 |
400 |
|
|
|
|
|
большой |
светлый средний |
|
|
|
|
|
|
|
большой |
|
|
|
|
|
|
|
а |
малый |
темный |
4000 |
1250 |
|
|
|
|
б |
малый |
средний |
3000 |
750 |
|
|
|
|
|
средний |
темный |
|
|
|
Очень высокой |
От 0,15 |
II |
в |
малый |
светлый |
2000 |
500 |
|
|
средний |
средний |
|
|
||||
точности |
до 0,3 |
|
|
|
||||
|
|
большой |
темный |
|
|
|||
|
|
|
|
|
|
|||
|
|
|
г |
средний |
светлый |
1000 |
300 |
|
|
|
|
|
большой |
светлый |
|
|
|
|
|
|
|
большой |
средний |
|
|
|
|
|
|
а |
малый |
темный |
2000 |
500 |
|
Высокой |
От 0,3 |
|
б |
малый |
средний |
1000 |
300 |
|
III |
|
средний |
темный |
|
|
|||
точности |
до 0,5 |
в |
малый |
светлый |
750 |
300 |
||
|
||||||||
|
|
|
|
средний |
средний |
|
|
|
|
|
|
|
большой |
темный |
|
|
95
PDF created with pdfFactory Pro trial version www.pdffactory.com
Продолжение таблицы 7
1 |
2 |
3 |
4 |
5 |
|
6 |
7 |
8 |
|
|
|
г |
средний |
|
светлый |
400 |
200 |
|
|
|
|
большой |
|
светлый |
|
|
|
|
|
|
большой |
|
средний |
|
|
|
|
|
а |
малый |
|
темный |
750 |
300 |
|
|
|
б |
малый |
|
средний |
500 |
200 |
|
|
|
|
средний |
|
темный |
|
|
Средней |
От 0,5 до |
IV |
в |
малый |
|
светлый |
400 |
150 |
|
средний |
|
средний |
|
|
|||
точности |
1,0 |
|
|
|
|
|||
|
|
большой |
|
темный |
|
|
||
|
|
|
|
|
|
|
||
|
|
|
г |
средний |
|
светлый |
300 |
150 |
|
|
|
|
большой |
|
светлый |
|
|
|
|
|
|
большой |
|
средний |
|
|
|
|
|
а |
малый |
|
темный |
300 |
200 |
|
|
|
б |
малый |
|
средний |
200 |
150 |
|
|
|
|
малый |
|
средний |
|
|
|
От 1,0 |
|
|
средний |
|
темный |
|
|
Малой точности |
V |
в |
малый |
|
светлый |
- |
100 |
|
|
До 5,0 |
|
|
средний |
|
средний |
|
|
|
|
|
|
большой |
|
темный |
|
|
|
|
|
г |
средний |
|
светлый |
- |
100 |
|
|
|
|
большой |
|
светлый |
|
|
|
|
|
|
большой |
|
средний |
|
|
Грубая |
Более 5,0 |
VI |
- |
независимо от контраста объекта с |
- |
100 |
||
|
|
|
|
фоном |
|
|
|
|
Работа с |
- |
VII |
- |
|
То же |
- |
200 |
|
самосветящими |
|
|
|
|
|
|
|
|
материалами и |
|
|
|
|
|
|
|
|
изделиями в |
|
|
|
|
|
|
|
|
горячих цехах |
|
|
|
|
|
|
|
|
96
PDF created with pdfFactory Pro trial version www.pdffactory.com
|
|
|
|
|
|
|
Продолжение таблицы 7 |
|
|
|
|
|
|
|
|
|
|
Общее |
- |
VIII |
- |
|
|
|
|
|
наблюдение за |
|
|
|
|
|
|
|
|
ходом |
|
|
|
|
|
|
|
|
техпроцесса: |
|
|
|
|
|
|
|
|
постоянное |
|
|
а |
То же |
- |
|
75 |
|
Периодическое |
|
|
б |
То же |
- |
|
50 |
|
|
|
|
|
|
|
|
|
|
Наблюдение за |
|
|
в |
То же |
- |
|
30 |
|
состоянием |
|
|
|
|
|
|
|
|
оборудования |
|
|
|
|
|
|
|
|
Работа на |
|
IX |
|
|
|
|
|
|
складах: |
|
|
|
|
|
|
|
|
На механизи- |
- |
IX |
а |
То же |
- |
|
75 |
|
рованных |
|
|
|
|
|
|
|
|
На немеханизи- |
- |
|
б |
То же |
- |
|
30 |
|
рованных |
|
|
|
|
|
|
|
|
97
PDF created with pdfFactory Pro trial version www.pdffactory.com
Нормы освещенности, приведенные в таблице 7, следует снижать на I ступень по шкале (табл. 11) для производственных помещений, где выполняются работы I-VI разрядов:
а) при кратковременном пребывании людей; б) при наличии оборудования, на требующего постоянного обслуживания
(кроме производств с повышенной опасностью травматизма).
Разряды и подразряды зрительной работы для некоторых производств приведены в табл. 10.
Освещенность рабочей поверхности, создаваемая светильниками общего освещения при системе комбинированного, должна составлять 10 % нормируемой для комбинированного освещения, но не менее 150 лк при газоразрядных лампах и 50 лк при лампах накаливания. При этом освещенность от светильников общего освещения более 500 лк при газоразрядных лампах и более 100 лк при лампах накаливания разрешается создавать только при наличии соответствующих обоснований.
В производственных помещениях при выполнении работ, относящихся к I - VII разрядам, освещенность проходов и участков, где работы не производятся, должна составлять 25 % освещенности от общего освещения данных помещений, но не менее 50 лк при газоразрядных лампах и не менее 80 лк при лампах накаливания.
Наименьшая освещенность рабочих поверхностей при аварийном освещении для продолжения работы должна составлять 5 % освещенности, нормируемой при системе освещения, но не менее 2 лк внутри здания и не менее 1 лк для площадок предприятия.
Аварийное освещение для эвакуации людей должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц: в помещении – 0,5 лк, на открытых территориях – 0,2 лк.
Нормы освещенности рабочих мест на открытых пространствах приведены в таблице 8.
Извлечение из норм освещенности для вспомогательных и административно-конторских помещений приведено в табл. 9.
|
|
|
|
|
Таблица 8. |
|
Нормы освещенности для открытых пространств. |
||||
Разряд работ |
Характеристики выполняемых работ |
|
Наименьшая |
||
|
|
|
|
|
допустимая |
|
|
|
|
|
освещенность, |
|
|
|
|
|
лк |
XIV |
Работы повышенной точности, требующие |
|
|||
|
различения |
отдельных |
деталей |
при |
|
|
отношении |
наименьшего |
размера объекта |
50 |
|
|
различения к расстоянию до глаза менее |
|
|||
|
0,005 |
|
|
|
|
XV |
То же, но |
при отношении в пределах от |
30 |
||
|
0,005 до 0,02 |
|
|
||
|
|
|
|
PDF created with pdfFactory Pro trial version www.pdffactory.com
|
|
|
|
|
|
Продолжение таблицы 8 |
|
XVI |
Работы |
малой |
точности |
при |
отношении |
|
|
|
наименьшего |
размера |
рассматриваемого |
10 |
|||
|
объекта к расстоянию до глаза в пределах |
||||||
|
|
||||||
|
0,02-0,05 |
|
|
|
|
|
|
XVII |
Работы |
с механизмами, |
не |
требующие |
|
||
|
различения |
мелких |
|
деталей |
5 |
||
|
производственного процесса |
|
|
|
|||
XVIII |
Работы, |
требующие различения |
крупных |
|
|||
|
предметов, |
находящихся |
в |
|
|||
|
непосредственной близости к рабочему, или |
|
|||||
|
связанные с обзором рабочих поверхностей |
|
|||||
|
без выделения на них каких либо деталей. |
|
|||||
Примечание |
: нормы приведены для работ, которые связаны с |
||||||
изготовлением изделий или обслуживанием оборудования. |
|
Таблица 9 Нормы освещенности вспомогательных и административно-конторских
помещений
Наименование помещения |
|
Освещенность, |
Поверхность, для которой |
|||
|
|
|
|
лк |
нормируется освещенность |
|
1.Столовые, буфеты |
|
200 |
На высоте 0,8 от пола |
|||
2.помещение для отдыха |
|
150 |
То же |
|
||
3.Вестибюли, главные коридоры |
|
75 |
На полу |
|
||
4.Лестницы: главные |
|
75 |
Ступени и пол площадок |
|||
|
второстепенные |
|
50 |
|
|
|
5.Умывальные, уборные, помещения |
75 |
На полу |
|
|||
для личной гигиены женщин, |
|
|
|
|||
курительные |
|
|
|
|
|
|
6.Душевые |
и |
преддушевые, |
50 |
На полу |
|
|
гардеробные, |
|
помещения |
для |
|
|
|
обогревания работающих, фотарии |
|
|
|
|||
7.Кабинеты, рабочие комнаты |
|
300 |
На высоте 0,8 м от пола |
|||
8.Машинописные |
и машиносчетные |
400 |
То же |
|
||
бюро |
|
|
|
|
|
|
9.Проектные, конструкторские и |
500 |
То же |
|
|||
чертежные бюро |
|
|
|
|
|
|
10.Аудитории, классы, учебные |
|
|
|
|||
кабинеты: а) на доске |
|
300 |
Вертикальная |
|
||
б) на рабочих столах и |
300 |
Горизонтальная |
на |
|||
партах |
|
|
|
|
уровне 0,8 м от пола |
|
11.Лаборатории ВУЗов |
|
300 |
То же |
|
||
12.Читальные залы |
|
300 |
То же |
|
99
PDF created with pdfFactory Pro trial version www.pdffactory.com
|
|
|
|
Продолжение таблицы 9 |
13.Кабинеты |
и |
комнаты |
200 |
То же |
преподавателей |
|
|
|
|
14Рекреации |
|
|
150 |
На полу |
15.Актовые залы |
|
|
200 |
То же |
Таблица 10 Разряды и подразряды зрительной работы для некоторых производств
№/№ |
Цех, участок, рабочая операция |
Разряд |
Подразряд |
п/п |
|
по СНиП |
по СНиП |
1.Термические цехи
|
|
а)места загрузки в печи и выгрузки из них |
VII |
- |
|||
|
|
б)транспортеры и рольганги |
|
V |
в |
||
|
|
в)участок |
работы |
с |
кислотами, |
IV |
а |
|
|
расплавленными солями и на газовых |
|
|
|||
|
|
установках |
|
|
|
|
|
|
|
г)шкалы приборов |
|
|
III |
г |
|
2. |
|
Кузнечно-прессовые цехи |
|
|
|
|
|
|
|
1) Заготовочное отделение: |
|
|
|
||
|
|
а) место отгрузки |
|
|
VI |
- |
|
|
|
б) механические ножницы |
|
V |
б |
||
|
|
2) Ковочное отделение: |
|
|
|
|
|
|
|
а) ковочные молоты |
|
|
VII |
- |
|
|
|
б) прессы |
|
|
|
V |
а |
|
|
в)рычаги, пусковые кнопки, моторная |
V |
в |
|||
|
|
площадка |
|
|
|
|
|
|
|
3)прессовое и правильное отделения: |
|
|
|||
|
|
а) матрицы, пуансоны, стол и изгибатель |
V |
а |
|||
|
|
гибочной машины |
|
|
|
|
|
|
|
б) стан Бринелля |
|
|
III |
б |
|
|
|
в) верстаки браковки, станки контроля |
III |
б |
|||
|
|
|
|
|
|
|
|
3. |
Сборочно-сварочные цехи |
|
|
|
|
||
|
|
а) участки работ по разметке металла и |
III |
б |
|||
|
|
проверке |
|
|
|
|
|
|
|
б)газорезательные машины |
|
|
IV |
б |
|
|
|
в)полуавтоматическая и ручная газорезка |
VII |
- |
|||
|
|
г)места сварки |
|
|
|
VII |
- |
|
|
д)места контроля качества сварки |
|
III |
б |
||
4. |
|
Механические цехи |
|
|
|
|
|
|
|
а)металлообрабатывающие станки |
II |
б |
|||
|
|
б)работа на столах приема и браковки |
II |
б |
|||
|
|
изделий |
|
|
|
|
|
