станиной-рамой, на которой монтируются все механизмы лебедки; барабаном для навивки талевого каната; механическим ленточным тормозом (основной – стопорный) для за-
медления движения и остановки крюка в любом месте по высоте вышки (при отсутствии в конструкции лебедки специальных устройств для регулирования скорости подачи колонны во время бурения эти функции должны осуществляться также ленточным тормозом);
тормозом замедления (вспомогательным) для регулирования скорости спуска колонн и рассеивания части энергии, выделяющейся при этом;
оперативными фрикционными муфтами включения высоких и низких частот вращения барабана лебедки (называемых «тихой» и «быстрой»);
трансмиссией, осуществляющей передачу мощности и вращения барабану лебедки при подъеме;
катушечным валом, оборудованным катушками для выполнения с их помощью вспомогательных работ (свинчивание и развинчивание труб, подъем грузов и т.д.);
вспомогательным барабаном, который смонтирован на катушечном валу и служит для намотки каната при тартальных работах по извлечению грунтоносок и др.;
пультом для управления лебедкой и всеми агрегатами буровой установки;
щитом приборов для контроля работы лебедки и других органов установки;
промежуточным валом для передачи вращения ротору при цепных трансмиссиях.
Лебедка представляет собой отдельный агрегат с жестким металличе- ским корпусом, смонтированным на раме-салазках для обеспечения быстрого монтажа, демонтажа и транспортировки.
Вал с главным барабаном, передачами и муфтами включения смонтирован в корпусе, обеспечивающем необходимую герметичность, прочность и жесткость конструкции и предохраняющем от попадания грязи в трансмиссии и подшипники.
Механический (главный) тормоз обеспечивает прогрессивно увеличи- вающееся и плавное торможение барабана. В соответствии с требованиями техники безопасности тормоз монтируется непосредственно на барабане; его ленты должны плотно охватывать тормозные шкивы при торможении и обеспечивать свободное вращение барабана при спуске и хороший отвод теплоты, выделяющейся при торможении. Лебедку снабжают вспомогательным тормозом для обеспечения регулирования момента торможения и поглощения части энергии, выделяющейся при спуске колонн. Вспомогательный тормоз должен осуществлять торможение барабана только при спуске колонн, а при подъеме, при вращении барабана в обратном направлении, торможение должно быть исключено.
Кинематическую связь между валами буровых лебедок лучше осуществлять цепными передачами и только в легких самоходных установках – зубчатыми передачами.
Пульт управления и щиты приборов следует располагать так, чтобы бурильщик мог удобно и просто управлять лебедкой и всем оборудованием буровой установки и, не меняя своей позиции, иметь хороший обзор рабо- чей площадки и оборудования в процессе работы.
Конструкция лебедки должна позволять выполнять непосредственно
505
на буровой с минимальными затратами времени мелкие ремонтные работы (смену тормозных колодок, смену талевого каната, цепей и др.). Лебедки должны обеспечивать надежную и бесперебойную работу на буровой в те- чение всего периода проводки скважины. До поступления в ремонт лебедка должна наработать не менее 3000 ч.
В зависимости от комплекса выполняемых работ лебедки могут быть универсальными, предназначенными для всех работ, связанных со спуском, подъемом и подачей колонн в процессе проводки скважины, и специализированными, выполняющими часть функций (только подъем и спуск колонн). В последнем случае свинчивание, развинчивание, подъем и спуск небольших грузов, грунтоносок и другие работы выполняют с помощью другой вспомогательной лебедки. Первый вид буровых лебедок применяют при их установке на уровне пола буровой, второй вид – при установке их ниже пола буровой. В последнем случае должно быть предусмотрено дистанционное механическое и пневматическое управление, причем лебедку не оборудуют катушечным валом для вспомогательных работ, так как эти работы должна выполнять вспомогательная лебедка, устанавливаемая на уровне пола буровой. Вспомогательную лебедку оборудуют катушками, барабаном для навивки вспомогательного или тартального каната и другими устройствами, а ротор приводится либо через вспомогательную лебедку, либо от индивидуальных двигателей.
Буровые лебедки классифицируют по величине тягового усилия на ведущей ветви каната, мощности, передаваемой на барабанный вал, мощности тормозов, числу барабанов и валов. Кинематические схемы и конструктивное оформление лебедок могут быть весьма разнообразными.
КИНЕМАТИЧЕСКИЕ СХЕМЫ, УСТРОЙСТВО И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЛЕБЕДОК
Кинематические схемы буровых лебедок с помощью условных обозначений демонстрируют совокупность, связи и соединения их кинематических элементов. На рис. 15.18 приведена кинематическая схема одновальной буровой лебедки III с коробкой перемены передач II, регулятором подачи долота I и трансмиссией IV ротора. Рассматриваемая схема используется в лебедке ЛБУ-1100М1 и является характерной для современных отечественных и зарубежных буровых лебедок. Подъемный вал 25 лебедки приводится цепными передачами 3 è 26 от приводного вала 4 и промежуточного вала 24 коробки перемены передач II, трансмиссионный вал 21 которой соединяется с приводом муфтой 22 и передает три прямые скорости (цепные передачи 12, 16, 17) и одну обратную (зубчатая передача 20, 23).
Цепная передача 3 (81/21) включается шинно-пневматическими муфтами 2 è 9 под давлением воздуха, поступающего через вертлюжки на торцах соединяемых валов. Посредством этой передачи подъемному валу лебедки сообщаются «тихие» скорости I, II, III в зависимости от частоты вращения вала 24 коробки перемены передачи, переключаемой кулачковыми муфтами 18, 19, 13, 14 è 15. Цепная передача 26 (40/39) включается шиннопневматической муфтой 27 через вертлюжок на правом торце подъемного вала. При этом скорости вращения IV, V, VI («быстрые») вала 24 передаются подъемному валу.
Лебедка имеет две обратные скорости, передаваемые подъемному валу
506
Рис. 15.18. Кинематическая схема одновальной буровой лебедки ЛБУ-1100М1
цепными передачами 3 è 26 зубчатым зацеплением 20, 23 коробки перемены передач. Торможение лебедки осуществляется электромагнитным тормозом 29, соединяющимся с подъемным валом кулачковой муфтой 28. Ротор 32 приводится от подъемного вала лебедки цепной передачей 30, вклю- чаемой шинно-пневматической муфтой 31. Частота вращения подъемного вала контролируется тахогенератором 1.
В рассматриваемой лебедке подача долота осуществляется автоматиче- ски посредством регулятора подачи долота 1, присоединяемого в процессе бурения скважины к подъемному валу лебедки шинно-пневматической муфтой 5 и цепной передачей 3. Регулятор подачи долота, состоящий из электродвигателя 8, муфты 7 и редуктора 6, используется также для подъема колонны труб в случае отказа основного привода. Клиноременная передача 10 служит для вращения масляного насоса. Пневматический тормоз 11 фиксирует положение вала, необходимое для включения кулачковых муфт и зубчатой передачи.
Кинематическая схема двухвальной буровой лебедки показана на рис. 15.19. Эта схема используется в лебедках, приводимых от коробки перемены передач, передающей вращение трансмиссионному валу 5 посредством одной цепной передачи 4 вместо двух передач, принятых в ранее рассмотренной схеме одновальной лебедки. От трансмиссионного вала цепными передачами 3 «тихой» скорости (69/29) и 8 «быстрой» скорости (36/37), ко-
507
Рис. 15.19. Кинематическая схема двухвальной буровой лебедки
торые включаются шинно-пневматическими муфтами 2 è 7, вращение передается подъемному валу 13 лебедки.
Число скоростей трансмиссионного вала 5 равно числу скоростей коробки перемены передач. На подъемном валу число скоростей удваивается благодаря передачам 3 è 8. Скорость спуска ограничивается гидродинами- ческим тормозом 10, соединяющимся с подъемным валом кулачковой муфты 9. В отличие от схемы, представленной, на рис.15.18, ротор приводится не от подъемного вала, а от трансмиссионного. Для этого используются передачи 12 è 15, включаемые шинно-пневматической муфтой 11.
Число скоростей ротора в рассматриваемой схеме равно числу скоростей коробки перемены передач. Цепная передача 6 соединяет регулятор подачи долота с трансмиссионным валом 5, от которого вращение передается подъемному валу лебедки цепной передачей 16, включаемой кулачковой муфтой 14. Такую схему имеют шестискоростные лебедки, приводимые от дизелей и электродвигателей переменного тока через трехскоростную коробку перемены передач. Привод тахогенератора 1 – îò öåïè.
508
В случае привода от электродвигателей постоянного тока кинематиче- ская схема буровой лебедки упрощается. В отличие от рассмотренной лебедка не имеет коробки перемены передач и подъемный вал посредством эластичных и шинно-пневматических муфт соединяется с двумя противоположно расположенными двигателями. Трансмиссионный вал лебедки служит для передачи вращения подъемному валу при выходе из строя одного из двигателей. Благодаря почти трехкратному снижению частоты вращения мощность одного двигателя оказывается достаточной для выполнения спускоподъемных операций. В процессе бурения трансмиссионный вал используется для передачи вращения от регулятора подачи долота барабану лебедки. Торможение лебедки при спуске колонны труб осуществляется электродвигателями, переходящими на работу в режиме генераторов, и обычным ленточным тормозом.
Трехвальная лебедка (рис. 15.20) состоит из валов: подъемного 15, трансмиссионного 5, катушечного 3 и дополнительного 9 для привода ротора. Лебедка приводится от зубчатой коробки перемены передач с выходными ведущими и ведомыми валами. Ведущий вал коробки перемены пе-
Рис. 15.20. Кинематическая схема трехвальной буровой лебедки У2-5-5
509
редач соединяется с карданным валом 6, с трансмиссионным валом 5 и посредством цепной передачи (28/25), включаемой шинно-пневматической муфтой 16, передает подъемному валу «быструю» скорость.
Ведомый вал коробки перемены передач имеет четыре скорости. Посредством карданного вала 8 ведомый вал коробки передач соединяется с зубчатым редуктором, у которого также два выходных вала. Один из них соединяется с подъемным валом лебедки шинно-пневматической муфтой 7, а второй – с валом 9 привода ротора 11. Таким образом, лебедка имеет пять скоростей (четыре «тихие» и одна независимая «быстрая»), а ротор – четыре частоты вращения.
Катушечный вал 3 приводится цепной передачей 4, ведущее колесо z = 19 которой на подъемном валу 15 сблокировано со свободно посаженным цепным колесом z = 28 «быстрой» скорости. Таким образом, катушечный ван 3 находится в постоянном зацеплении с быстроходным валом коробки передач. На консоли катушечного вала установлена фрикционная катушка 1 с планетарной зубчатой передачей 2, используемая для вспомогательных работ на буровой.
Привод ротора осуществляется цепной передачей (21/45), включаемой шинно-пневматической муфтой 10. Гидродинамический тормоз 12 и цепное колесо 14 регулятора подачи долота присоединяются к подъемному валу лебедки двусторонней кулачковой муфтой 13.
На рис. 15.21 показан вид сверху буровой лебедки ЛБУ-1100, основные конструктивные элементы которой повторяются в других моделях современных отечественных и зарубежных лебедок для эксплуатационного и глубокого разведочного бурения. Лебедка монтируется на сварной металлической раме 4, приспособленной для ее перевозки и перемещения подъемным краном при монтажно-демонтажных работах. К раме приварены корпуса масляных вал 3 è 10 цепных передач, соединяющих лебедку с коробкой перемены передач. В отцентрированных отверстиях корпусов масляных ван установлен подъемный вал с барабаном 7 буровой лебедки.
В корпусе 10 размещается вторая цепная передача, используемая для привода вала 11 трансмиссии ротора. Вал трансмиссии ротора на сфериче- ских роликоподшипниках устанавливается в дополнительной расточке корпуса 10 и выносной опоре 12, закрепленной на раме лебедки. Масляные ванны, закрытые крышками и промежуточными кожухами 15 è 19, соединяются с коробкой перемены передач. Наружные фланцы масляных ванн закрываются кожухами 16 è 18. На раме со стороны пульта 2 бурильщика смонтированы стойка 8 балансира, тормозной вал 17 è âàë 5 рукоятки управления ленточным тормозом. Электромагнитный тормоз 14 крепится к раме соосно с подъемным валом и соединяется с ним кулачковой муфтой 13. На раме установлены два тахогенератора 9 è 20.
Тахогенератор 9 предназначен для контроля частоты вращения стола ротора и соединяется цепной передачей с валом 11 трансмиссии ротора. Тахогенератор 20 соединяется с валом электромагнитного тормоза и предназначен для контроля скорости спуска колонн труб при автоматическом режиме работы электротормоза. На стойке 1 установлен командоаппарат комплекса АСП для блокировки перемещений механизма захвата свечи и талевого блока. Привод командоаппарата осуществляется от цепной звездочки на подъемном валу лебедки.
К раме крепится воздухопровод 6 системы пневматического управления лебедкой. Для безопасной работы и защиты от загрязнения подвижные
510
Рис. 15.21. Буровая лебедка ЛБУ-1100
части лебедки закрыты металлическими кожухами с дверцами для доступа к ее отдельным деталям и узлам.
Подъемный вал (рис. 15.22) – основа буровой лебедки. Между коренными подшипниками 15 подъемного вала 19 напрессованы ступицы дисков барабана 18. В правом более доступном для работы диске имеется внутренний прилив (сечения À–À è Ñ–Ñ) для крепления талевого каната планкой 32 и болтами 33. В буровых лебедках канат крепится с внутренней либо с наружной стороны диска. Узел крепления должен быть надежным и удобным в работе. Наружное расположение узла крепления более доступно и удобно для быстрого крепления и освобождения каната. Недостаток наружного крепления – повреждение витков каната в результате трения с верхней кромкой углубления для заделки каната.
Наиболее распространены простые в изготовлении барабаны с гладкой наружной поверхностью. Для улучшения намотки барабан лебедки снабжается съемными накладками, имеющими параллельные и переходные спиральные канавки для укладки витков каната. Симметричное расположение параллельных и спиральных участков канавки на длине отдельных витков способствует снижению инерционных нагрузок от дисбаланса, создаваемого в результате одностороннего увеличения радиуса навивки в местах перехода смежных слоев каната.
К дискам барабана крепятся тормозные шкивы 16 (см. рис. 15.26). В рассматриваемой конструкции тормозные шкивы снабжены кольцевой рубашкой для охлаждающей воды. Вода в тормозных шкивах циркулирует по замкнутому циклу. Для этого через устройство 8 на торце вала и трубку, установленную внутри вала, по трубкам 20 вода поступает в правый, а затем в левый шкив, из которого по кольцевому пространству между отверстием вала и подводящей трубкой отводится в приемный бак для последующего использования. Пробки 17 в тормозных шкивах служат для слива воды во избежание ее замерзания при длительных остановках лебедки.
Коренные роликовые радиально-сферические подшипники 15 подъемного вала, установленные в расточках корпуса масляной ванны, смазываются густой смазкой через тавотницы 34. Внутренние обоймы роликоподшипников фиксируются на валу распорными втулками, а наружные – торцовыми крышками корпуса подшипника. Для компенсации температурных удлинений вала между корпусом 35 и наружной обоймой 36 одного из подшипников имеется необходимый зазор (узел I на рис. 15.22). Радиальные и торцовые лабиринтные уплотнения в крышках служат для удержания смазки в подшипниках.
Цепное колесо 1 тихоходной передачи и шкив шинно-пневматической муфты 12, имеют общую станину 2, посаженную на вал на свободно вращающихся роликовых радиально-сферических подшипниках, подобных подшипнику 21. На валу внутренние обоймы подшипников фиксируются втулками. Наружная обойма правого подшипника в расточке ступицы фиксируется от осевых перемещений пружинным кольцом и крышкой. Левый подшипник в ступице устанавливается свободно. Обод 10 шиннопневматической муфты 12 крепится планшайбой 5 к ступице 6, напрессованной на вал.
Воздух для включения шинно-пневматической муфты 12 поступает че- рез вертлюжок 7, воздухопровод 4 и клапан-разрядник 11. При отказе муфты и в случае недостаточного давления воздуха для соединения муфты используются аварийные болты 9, которые ввинчиваются в приливы план-
512

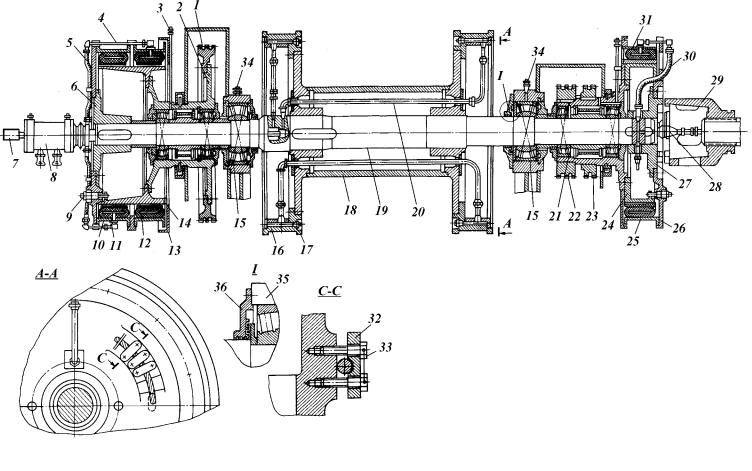

Рис. 15.22. Подъемный вал в сборе
шайбы и входят в пазы шкива. По правилам безопасности установка аварийных болтов 9 обязательна при использовании буровой лебедки для подъема вышки. Разъемное соединение цепного колеса 1, шкивов 14, 24 и планшайб 5, 26 со ступицами позволяет ремонтировать муфты и заменять цепное колесо без съема напрессованных на вал ступиц.
Кожух 13 предохраняет шкив 14 от попадания масла. Подшипники ступицы 2 смазываются с помощью масленки 3 с трубкой, ввинченной в
ступицу. Аналогично на другом конце подъемного вала установлены шин- но-пневматическая муфта 25 и цепные колеса 22 «быстрой» скорости лебедки и 23 трансмиссии ротора. Воздух к шинно-пневматической муфте 25 поступает через вал электромагнитного тормоза, вертлюжок 28, отверстие в вале 19, воздухопровод 30 и клапан-разрядник 31 .
Кулачковые полумуфты 27 è 29 используются для соединения подъемного вала с валом электромагнитного тормоза. Для устранения биения при вращении крупные детали подъемного вала и вал в сборе подвергаются балансировке. Все болтовые соединения лебедки зафиксированы от самопроизвольного отвинчивания
Âàë 9 привода ротора устанавливается на двух роликовых радиальносферических подшипниках (рис. 15.23). Левый подшипник устанавливается в корпусе масляной ванны. Корпус правого подшипника крепится к раме буровой лебедки. Подшипники закрыты фланцевыми крышками, снабженными лабиринтным уплотнением. Ведущее двухрядное цепное колесо 3 вращается от подъемного вала и установлено на ступице 11, закрепленной на валу шпонкой. Ведомое цепное колесо z = 27 выполнено в виде шкивазвездочки 4, свободно вращающейся относительно вала на роликоподшипниках 10.
Планшайба 7 шинно-пневматической муфты 6 с помощью шпонки жестко закреплена на валу 9. Воздух в муфты подводится через вертлюжок 2 и отверстия в вале. В аварийных случаях для соединения муфты могут быть использованы болты 8. На вертлюжке 12 имеется цепная звездочка для привода тахогенератора, контролирующего частоту вращения стола ротора. Противоположная консоль вала 9 может быть использована для соединения с двигателем. Подшипники смазываются через тавотницы
2 è 5.
Буровые лебедки конструкции Уралмашзавода, имеющие различные приводные системы, характеризуются высокой приводной мощностью, оптимальными соотношениями диаметра бочки барабана и талевого каната, оборудованы надежными тормозными системами и регуляторами подачи долота на забой, а также механизмами для правильной укладки талевого каната на барабане.
Шифр лебедок следует читать так: ЛБУ22-720 – лебедка буровая Уралмашзавода, натяжение ходового конца талевого каната 22 тс (220 кН), расчетная мощность на входном валу лебедки 720 кВт. В некоторых шифрах указывается только расчетная мощность (например, ЛБУ3000).
Шифр вспомогательного тормоза: ТЭИ-710-45 – тормоз электрический индукционный, 710 –расстояние от основания лебедки до оси (мм), 45 – максимальный тормозной момент (кН м); УТГ-1450 – уралмашевский тормоз гидродинамический, активный (максимальный) диаметр – 1450 мм.
В табл.15.10 приведены технические характеристики буровых лебедок Уралмашзавода, а в табл. 15.11 – лебедок ВЗБТ.
