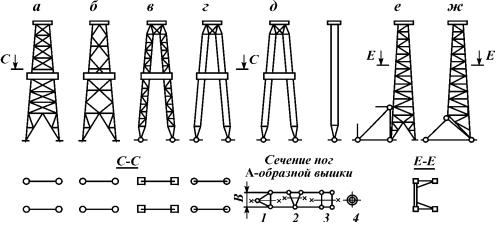

Рис. 15.12. Конструктивные схемы буровых вышек

ность хорошо сочетаются в буровых вышках с открытой передней гранью, имеющих четыре (рис. 15.12, å) либо две опоры (рис. 15.12, ж) и П-образную форму поперечного сечения.

Буровые вышки изготовляют из труб, уголков, швеллеров и круглого проката. Для несущих элементов предпочтительнее применять трубчатые профили, которые по сравнению с другими видами профилей обладают более высоким радиусом инерции и придают вышке благоприятные аэродинамические свойства, способствующие снижению ветровых нагрузок на вышку.

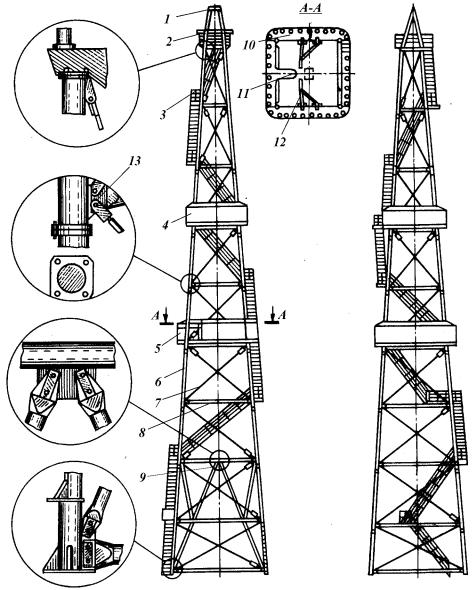

Башенная вышка (рис. 15.13) представляет собой четырехгранную усеченную пирамиду, состоящую из четырех наклонно расположенных ног 6, связанных между собой поясами 8 и гибкими диагональными тягами 7.

В рассматриваемой конструкции ноги и пояса вышки изготовлены из труб, а диагональные тяги – из круглого стального проката. На наголовнике вышки устанавливаются цельносварная подкронблочная рама, козлы 1 и подкронблочная площадка 2. Козлы снабжены блоком, используемым при монтаже вышки, замене кронблока и подъеме других тяжестей. Балконы 4 è 5 предназначены для работы второго помощника бурильщика (верхового) при ручной расстановке бурильных свечей длиной 36 и 27 м.

Каждый балкон состоит из четырех площадок 10, каркаса укрытий и оборудован пальцами 12 с шарнирной головкой для установки свечей и люлькой 11 для верхового, размещенной относительно оси скважины на расстоянии, достаточном для прохода талевого блока. На высоте около 15 м находится площадка для обслуживания стояка манифольда буровых насосов и бурового рукава.

Согласно требованиям безопасности, ширина площадок буровой вышки должна быть не менее 750 мм. Площадки имеют металлический настил из просечно-вытяжного листа (чтобы предотвратить скольжение), перила высотой не менее 1200 мм с продольными планками и прилегающий к настилу борт высотой 150 мм. Вышка снабжена маршевыми металлическими лестницами 3 шириной не менее 650 мм с переходными площадками и ограждениями в виде перил высотой не менее 1000 мм. На двух противо-

495

нения «торец в торец», стяжными болтами и др.). В соединениях без фланцев в результате деформации контактирующих поверхностей при перебазированиях и разборках вышки происходит ослабление посадок в стыках.

Пояса и диагональные тяги болтами соединяются с приваренными к ногам вышки косынками 13. Стойки ног и пояса вышки изготовляют из труб, диагональные тяги – из круглого проката. В другой модификации, отличающейся жесткой комбинированной крестовой решеткой, ноги вышки изготовляют из двух крестообразно расположенных угольников, а пояса

èраскосы – из угольников меньшего размера.

Âпилонной вышке аналогичной высоты и грузоподъемности стойки ног изготовляют из труб большого диаметра и соединяются посредством литых стальных фланцев, приваренных к торцам стоек. Верхние концы ног пилонной вышки шарнирно соединяются с подкронблочной рамой. Взаимное положение ног и жесткость вышки обеспечиваются диагональными винтовыми стяжками, соединяющими верхние стойки ног, и горизонталь-

ными винтовыми тягами, расположенными в средней и нижней частях вышки. Опоры ног пилонной вышки выполнены в виде конуса с проушиной, закрепляемой в специальной стойке на фундаменте. Башенные вышки монтируются преимущественно сверху вниз посредством специальных вышечных подъемников.

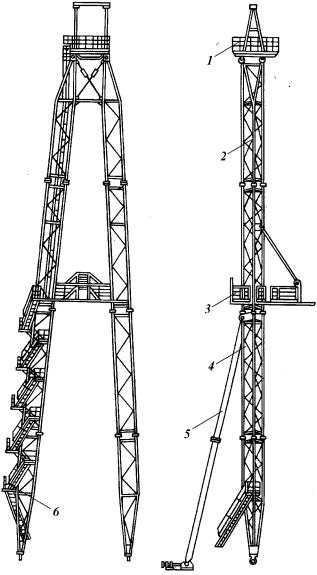

Мачтовая А-образная вышка (рис. 15.14) состоит из двух ног, несущих основную нагрузку, и подкосов 5, удерживающих вышку в рабочем положении. В зависимости от высоты вышки каждая из труб 2 либо профильного проката, либо цилиндрическая. Секции стыкуются посредством фланцевых соединений. Для ускорения сборки вместо фланцевых соединений применяются полухомуты. Верхние секции имеют проушины для соединения с подкронблочной рамой, на которой установлены козлы и площадка 1 для обслуживания и ремонта кронблока.

В зависимости от схемы подъема и конструкции вышки подкосы 5 располагаются со стороны мостков либо на противоположной стороне и посредством проушин соединяются с ногами вышки. Ноги 4 вышки шарнирно соединяются с опорой, центрирующей вышку относительно оси ротора. Балкон 3 для второго помощника бурильщика и магазин для свечей крепятся к ногам вышки кронштейнами.

Стояк манифольда буровых насосов располагается внутри ноги вышки. Для обслуживания и смены бурового рукава внутри ноги вышки имеется небольшая площадка. Маршевые лестницы 6 монтируются на гранях одной из ног вышки и доходят до балкона. Внутри ноги вышки устанавливаются лестницы туннельного типа.

А-образную и другие мачтовые вышки собирают в горизонтальном положении на специально подготовленной площадке, достаточной для расположения собранной вышки и необходимого для ее монтажа оборудования. В вертикальное положение вышку поднимают при помощи стрелы и блоков, оснащенных канатом, ходовой конец которого крепится к барабану буровой лебедки, либо трактора-подъемника. В буровых установках универсальной монтажеспособности для подъема вышки используется специальный механизм подъема, представляющий собой достаточно жесткую П- образную раму с двумя подкосами и полиспастом. С помощью буровой лебедки, приводимой от регулятора подачи долота, и полиспаста механизма подъема вышка устанавливается в рабочее положение и крепится к подкосам, придающим вышке устойчивость при эксплуатации.

497

Рис. 15.14. Мачтовая А-об- разная вышка

При подъеме из скважины бурильные свечи нижним концом устанавливают на подсвечник. Верхний конец свечей заводят в так называемый магазин, и они упираются в палец. Межу пальцем и люлькой имеется просвет для свободного прохода труб наибольшего диаметра. Пальцы изготовляют из толстостенных труб, они имеют шарнирную головку, которая поворачивается при случайных ударах талевого блока, благодаря чему предотвращается поломка пальца.

Мачтовые буровые вышки для буровых установок ОАО «Уралмашзавод» изготовляются следующих типов: А-образные (ВМ), П-образные (ВМП) и четырехопорные (ВУ).

498

Ò à á ë è ö à 15.7

Техническая характеристика мачтовых вышек

499

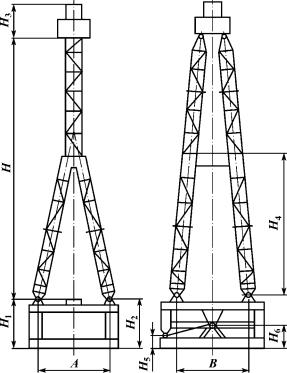

Рис. 15.16. Четырехопорная мачтовая вышка

А-образные вышки применяются в буровых установках классов 3200/200 и 5000/320, П-образные – в буровых установках класса 5000/320.

Четырехопорные мачтовые вышки используются в буровых установках классов 6500/400 и 8000/500. Обладая жесткостью башенных, вышки этого типа сохранили монтажные качества мачтовых вышек. Оригинальная схема подъема предусматривает использование в качестве устройства для подъема вышки буровой площадки. Вышки такого типа обеспечивают одновременное размещение двух комплектов свечей: для работы с механизированной их расстановкой с одной стороны и для работы с ручной расстановкой – с другой.

Подъем и опускание вышек осуществляются буровой лебедкой с помощью специальных устройств.

Внутри одной ноги вышки имеются лестницы тоннельного типа до подкронблочной площадки, внутри второй ноги – лестницы маршевого типа с переходными площадками (до платформы верхового рабочего).

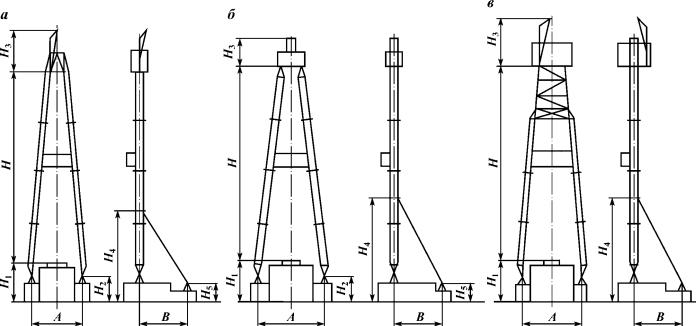

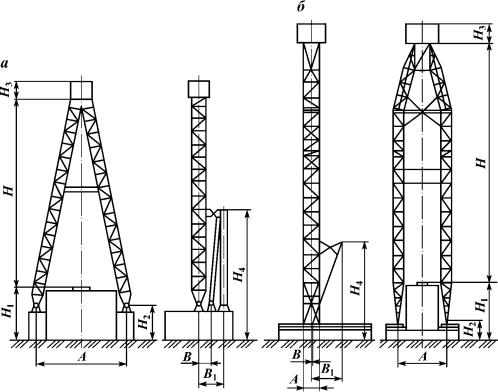

В табл. 15.7 и 15.8 приведены основные параметры, на рис. 15.15 и 15.16 – конструкции вышек ОАО «Уралмаш», а в табл. 15.9 и на рис. 15.17 – вышек ВЗБТ.

503

15.10. БУРОВЫЕ ЛЕБЕДКИ

ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ К БУРОВЫМ ЛЕБЕДКАМ

Буровые лебедки выполняют следующие функции: натяжение и наматывание на барабан ведущей ветви каната талевой системы при подъеме и торможении, а также сматывание каната при спуске и наращивании бурильных и обсадных колонн и ненагруженного крюка с элеватором. Лебедки также натягивают вспомогательные канаты при свинчивании и развинчивании колонн (при отсутствии специальных ключей), подъеме и спуске грунтоносок и подъеме различных грузов, оборудования и вышек в процессе монтажа и демонтажа установок.

Лебедки могут быть также предназначены для передачи вращения ротору и подачи бурильной колонны во время бурения.

Спуск и подъем бурильных колонн производят много раз, все операции повторяются систематически в строго определенной последовательности, а нагрузки на лебедку при этом носят циклический характер. При подъеме крюка мощность подводится к лебедке от двигателей, а при спуске, наоборот, тормозные устройства должны преобразовывать всю освободившуюся энергию в теплоту. Для лучшего использования мощности во время подъема крюка с переменной по величине нагрузкой приводные трансмиссии лебедки или ее привод должны быть многоскоростными.

Лебедка должна оперативно переключаться с больших скоростей подъема на малые скорости и обратно, обеспечивать плавное включение с минимальной затратой времени на эти операции. В случаях прихватов и затяжек колонн сила тяги при подъеме должна быть быстро увеличена. Переключение скоростей для подъема колонн различного веса осуществляется периодически.

Канат на барабан лебедки при спуске и подъеме в зависимости от нагрузки, скорости крюка и числа ветвей в талевой оснастке должен навиваться и свиваться с различными скоростями. Скорость наматывания каната на барабан при подъеме колонн наибольшего веса должны быть в пределах 3–5 м/с, а при подъеме ненагруженного элеватора – в пределах 12–20 м/с. Более высокие скорости ухудшают условия намотки каната на барабан и не дают существенного выигрыша во времени при подъеме. Наибольшая скорость разматывания каната при спуске бурильных колонн не должна превышать 30 м/с.

Âпроцессе бурения с помощью лебедки осуществляют спуск (подача) бурильной колонны со скоростью, составляющей десятитысячные или сотые доли метра в секунду, и подъем для разгрузки долот со скоростью до

1ì/ñ.

Âпроцессе подъема колонн канат навивается на барабан лебедки с натяжением от действия веса колонны, а свивается при спуске ненагружен-

ного элеватора под небольшим натяжением. В процессе спуска колонн, наоборот, канат навивается при небольшом натяжении и большой скорости во время подъема ненагруженного элеватора, а свивается при натяжении от веса всей колонны.

В связи с этим необходимо обеспечить упорядоченную укладку каната на барабан при его намотке во избежание врезания ведущей ветви между рыхлоуложенными витками каната нижележащих слоев.

Для выполнения перечисленных функций буровая лебедка должна быть снабжена следующими органами и устройствами:
