- •1.Проблемы, стоящие перед современным машиностроением.
- •2.Развитие станкоинструментальной отрасли
- •3.Современные технологии механической и физико-технической обработки.
- •4. Основные задачи, решаемые методами механической и физико-технической обработки. Тут ерунда, так, заключение предыдущего скопировал!!!!!!!
- •5. Значение обработки резанием в повышении технического уровня и конкурентоспособности продукции машиностроительного производства.
- •6. Понятие о процессе резания.
- •7. Свободное и несвободное резание.
- •8. Статистические и кинематические геометрические параметры рабочей части инструмента.
- •9. Процесс срезания стружки.
- •10. Общие представления о пластических деформациях и разрушении твердых тел.
- •12. Контактные процессы при резании.
- •13. Явления адгезии и диффузии при резании.
- •14. Застойные явления и контактные (вторичные) деформации.
- •15. Нормальные и касательные напряжения при резании.
- •32. Математические модели периода стойкости инструмента и назначение периода стойкости в автоматизированном производстве. Только про период стойкости!!!!!!!!!!!!!
- •16. Коэффициент трения при резании и факторы, влияющие на его величину.
- •17. Влияние на силы резания технологических факторов процесса резания.
- •18. Зависимость усадки стружки от условий резания.
- •19. Тепловые явления при резании, их влияние на качество обработанной поверхности.
- •33. Основные направления повышения стойкости режущих инструментов.
- •34. Прочность инструмента, методы расчета прочности режущего клина, метод конечных элементов.
- •35. Понятие надежности инструмента, производственные показатели стойкости и надежности.
- •36. Формирование свойств поверхностного слоя обработанных деталей.
- •Вопрос 46
- •Вопрос 49
- •Вопрос 50-51
- •Вопрос 52-53
- •Вопрос 54
- •Вопрос 55
- •Вопрос 56
- •Вопрос 57
- •Вопрос 58
- •Вопрос 61
- •Вопрос 62
- •Вопрос 63-64

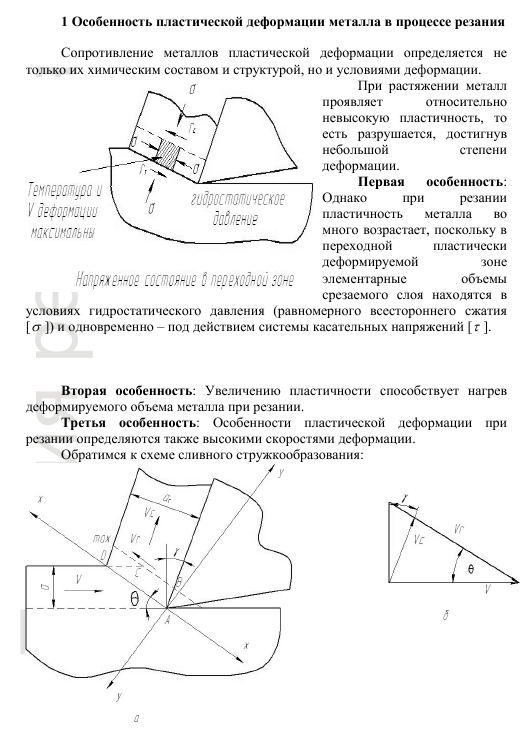

10. Общие представления о пластических деформациях и разрушении твердых тел.
11. Дислокационные представления о природе пластической деформации при резании металлов.
12. Контактные процессы при резании.
13. Явления адгезии и диффузии при резании.
Адгезионный износ инструмента происходит в результате схватывания или прилипания трущихся поверхностей и последующего отрыва мельчайших частиц материала инструмента. Результатом этого износа, происходящего при температуре ниже 900 градусов С, являются кратеры на рабочих поверхностях инструмента, образующие при слиянии лунки. Адгезионный износ уменьшается при повышении твердости инструмента.
Диффузионный износ инструмента, происходящий при температуре 900-1200 градусов С, является результатом взаимного растворения металла детали и материала инструмента. Активность процесса растворения повышается при повышении температуры контактного слоя, т. е. при возрастании скорости резания. Поэтому диффузионный износ можно рассматривать как один из видов химического износа, приводящего к изменению химического состава и физико-химических свойств поверхностных слоев инструмента и снижающего его износостойкость.

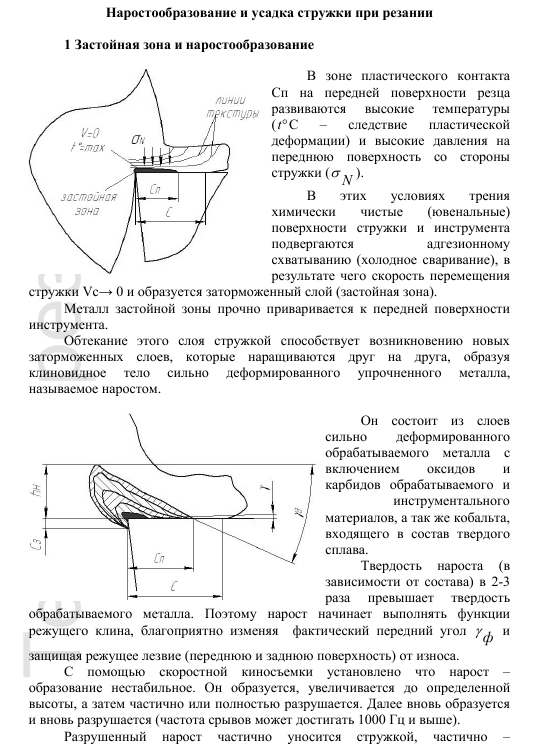

14. Застойные явления и контактные (вторичные) деформации.
15. Нормальные и касательные напряжения при резании.
32. Математические модели периода стойкости инструмента и назначение периода стойкости в автоматизированном производстве. Только про период стойкости!!!!!!!!!!!!!
Период стойкости режущего инструмента ( Период стойкости) - время резания новым или восстановленным режущим инструментом ( лезвием) с начала резания до отказа.
Выбирается период стойкости режущего инструмента в зависимости от типа и размера инструмента, характеристики обрабатываемой детали и условий работы. Средние значения периодов стойкости приводятся в соответствующих нормативах. Работа клина при зубонаре-зании ( а, зубодолблении ( б.| Износ зуба червячной фрезы.
Выбор периода стойкости режущего инструмента имеет большое влияние на величину оптимальной скорости резания. Чем сложнее заточка инструмента, его установка и выверка на станке, тем больший период стойкости приходится выбирать. Чем больше должен быть период стойкости инструмента, тем меньше должна быть скорость резания. Например, при нарезании зубьев крупных колес ( особенно турбинных) во время чистового прохода замена фрезы недопустима; следовательно, стойкость фрезы должна быть не менее машинного времени, требуемого для чистового нарезания.
Снижение износа и повышение периода стойкости режущего инструмента при обработке материалов, особенно труднообрабатываемых, остаются наиболее важными и актуальными задачами технологии машиностроения и, в первую очередь, в автоматизированном производстве и на станках с программным управлением.
