18 Визначення характеристик зсувостійкості
Суть методу полягає у визначенні максимальних навантажень і відповідних граничних деформацій стандартних циліндричних зразків при двох напружено-деформованих станах (рисунок 9): при одноосьовому стисканні (1) і при стисканні спеціальним обтискним пристроєм за схемою Маршалла (2).
18 Определение характеристик сдвигоустойчивости
Сущность метода заключается в определении максимальных нагрузок и соответствующих предельных деформаций стандартных цилиндрических образцов при двух напряженно-деформированных состояниях (рисунок 9): при одноосном сжатии (1) и при сжатии специальным обжимным устройством по схеме Маршалла (2).

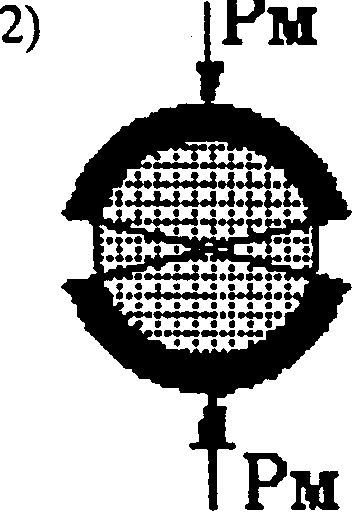

Рисунок 9 - Схема випробування зразків на зсувостійкість
Рисунок9 - Схемаиспытания образцовна сдвигоустойчивость
Метод призначений для апробації і накопичення статичних даних з нормування показників зсувостійкості матеріалів залежно від категорії дороги і дорожньо-кліматичної зони.
18.1 Засоби контролю і допоміжне обладнання
Прес механічний, що забезпечує швидкість деформування зразків (50±1) мм/хв і діапазон навантажень до 20 (50) кН.
Індикатор переміщень, що забезпечує вимірювання граничної деформації зразків при стисканні з точністю не менше 0,01 мм.
Секундомір.
Пристрій обтискний у вигляді двох однакових частин товстостінної циліндричної обойми з внутрішнім радіусом, що дорівнює половині діаметра зразка (рисунок 10).
Термометр хімічний ртутний скляний з ціною поділки шкали 1°С за ГОСТ 400.
Посудина для термостатування зразків місткістю 7-8 л.
Термостатувальний пристрій, який підтримує температуру води (50±2)°С.
18.2 Порядок підготовки до проведення випробування
Для випробування асфальтобетону на зсувостійкість готують за 6.1 парне число зразків за кількостю не менше 6 шт.
Метод предназначен для апробации и накопления статистических данных по нормированию показателей сдвигоустойчивости материалов в зависимости от категории дороги и дорожно-климатической зоны.
18.1 Средства контроля и вспомогательное оборудование
Пресс механический, обеспечивающий скорость деформирования образцов (50±1) мм/мин и диапазон нагрузок до 20 (50) кН.
Индикатор перемещений, обеспечивающий измерение предельной деформации образцов при сжатии с точностью не менее 0,01 мм.
Секундомер.
Устройство обжимное в виде двух одинаковых частей толстостенной цилиндрической обоймы с внутренним радиусом, равным половине диаметра образца (рисунок 10).
Термометр химический ртутный стеклянный с ценой деления шкалы 1°С по ГОСТ 400.
Сосуд для термостатирования образцов вместимостью 7-8 л.
Термостатирующее устройство, поддерживающее температуру воды (50±2)°С.
18.2 Порядок подготовки к проведению испытания
Для испытания асфальтобетона на сдвигоустойчивость готовят по 6.1 четное число образцов в количестве не менее 6 шт.
ДСТУ Б В.2.7-89-99 (ГОСТ 12801-98) с.27
Перед випробуванням зразки витримують протягом 1 год при заданій температурі (50±2)°С у воді. Половина зразків призначена для випробування за першою схемою навантаження, друга половина - за другою (рисунок 9).
