15.4 Обробка результатів випробування

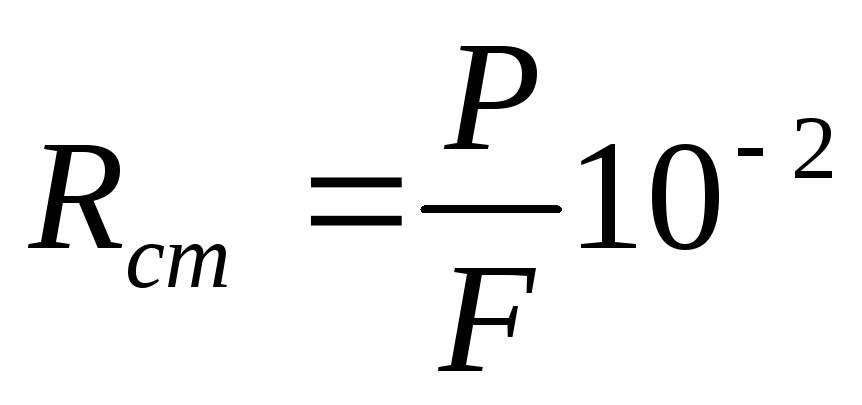

Границя міцності при стисканні Rcm , МПа, обчислюють за формулою
де Р - руйнівне навантаження, Н;
F - початкова площа поперечного перерізу зразка, см2;
10-2 - коефіцієнт перерахунку у МПа.
За результат визначення приймають округлене до першого десяткового знака середньоарифметичне значення випробувань трьох зразків.
Рисунок 6 - Шарнирное устройство
Шарнирное устройство обеспечивает равномерное распределение нагрузки по всей площади торца образца в случае непараллельности оснований образца.
Максимальное показание силоизмерителя принимают за разрушающую нагрузку.
15.4 Обработка результатов испытания
Предел прочности при сжатии Rcж , МПа, вычисляют по формуле
,
(16)
где Р - разрушающая нагрузка, Н;
F- первоначальная площадь поперечного сечения образца, см2;
10-2 - коэффициент пересчета в МПа.
За результат определения принимают округленное до первого десятичного знака среднеарифметическое значение испытаний трех образцов.
ДСТУ Б В.2.7-89-99 (ГОСТ 12801-98) c.23
16 ВИЗНАЧЕННЯ ГРАНИЦІ МІЦНОСТІ НА РОЗТЯГУВАННЯ ПРИ РОЗКОЛЮВАННІ
Суть методу полягає у визначенні навантаження, необхідного для розколювання зразка за твірною. Метод призначений для апробації і накопичення статистичних даних з нормування показників тріщиностійкості матеріалів залежно від категорії дороги і дорожньо-кліматичної зони.
16.1 Засоби контролю і допоміжне обладнання
Засоби контролю і допоміжне обладнання - за 15.1.
16.2 Порядок підготовки до проведення випробування
Для випробування готують зразки за 6.1 і 6.2. Перёд випробуванням зразки термостату-ють при температурі (0±2)°С протягом не менше 1 год у воді. Температуру (0±2)°С створюють змішуванням води з льодом.
16.3 Порядок проведення випробування
Границю міцності на розтягування при розколюванні зразків визначають на пресах при заданій постійній швидкості руху плити преса (3,0±0,3) або (50±1) мм/хв.
При використанні гідравлічних пресів потрібну швидкість перед проведенням випробування слід установити при холостому ході поршня.
Зразок, видалений з посудини для термос-татування, встановлюють у центрі нижньої плити преса на бокову поверхню (рисунок 7), потім опускають верхню плиту і зупиняють її вище рівня поверхні зразка на 1,5-2 мм. Це може бути досягнуто відповідним підніманням нижньої плити преса. Після цього вмикають електродвигун преса і починають навантажувати зразок.
Максимальний показ силовимірювача приймають за руйнівне навантаження.
16 Определение предела прочности на растяжение при расколе
Сущность метода заключается в определении нагрузки, необходимой для раскалывания образца по образующей. Метод предназначен для апробации и накопления статистических данных по нормированию показателей трещиностойкости материалов в зависимости от категории дороги и дорожно-климатической зоны.
16.1 Средства контроля и вспомогательное оборудование
Средства контроля и вспомогательное оборудование - по 15.1.
