37. Волоконно-аптические аттенюаторы.
Атеннюатор – устройство, ограничивающее уровень сигнала. Они устанавливаются после источников оптического сигнала для того, чтобы ослабить мощность оптического сигнала.
Атеннюаторы должы быть устойчивы к параметрам окружающей среды и сохранять стабильность установленного затухания (дБ) а = 10 lgP2/P1
Должны выпускать отражённый сигнал обратно к источнику затухания не менее 40дБ (P = 10 lgP2/P1 = 40)
Основное применение в оптических системахсо спектральным уплотнениемоптических сигналов.
38. Волоконно-аптические изоляторы.
Изолятор – устройство, пропускающее световой поток в одном направлении и не пропускающее в обратном. Предназначен для защиты источников излучения. Используется так же в измерительной технике при измерениях методом обратного рассеивания. Изолятор должен прорускать оптический сигнал в обратном направлении не менее 40дБ. (40 = 10 lgP2/P1), при этом не должно происходить потерь в основном сигнале.
Требования:
Отраженный сигнал от конца волокна в должен отражаться с максимальным затуханием.
Оптический изолятор влияет магнитным полем на поляризацию сигнала. Геометрическое расположение изоляторов друг относительно друга позволяет блокировать любой из оптических сигналов поступающих на изолятор и направлять в необходимое волокно.
39. Во фильтры
Фильтры на тонких плёнкахсостоят из большого количества слоев прозрачного диэлектрического материала с различными показателями преломления. На границе раздела между разными слоями часть падающего светового луча отражается обратно, часть проходит.

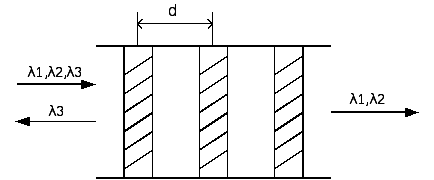

Брэгговские решётки – это набор вставок в волокно разделённых между собой одинаковым расстоянием и имеют разные показатели преломления.
В зависимости от расстояния между пластинами будут по разному отражаться разные длины волн. Сами пластины похожи на плотные зеркала они частично пропускают и частично пропускают свет. Чем больше набор пластин, тем качественная фильтрация. Эти фильтры могут быть выполнены в виде куска волокна, но и тогда их параметры остаются неизменными. Или с помощью сложного прибора который позволяет изменить расстояние между волокнами.
Расстояние между волокнами соизмеримо с длинами волн оптического сигнала
1,31 мкм
1,55 мкм
1,62 мкм

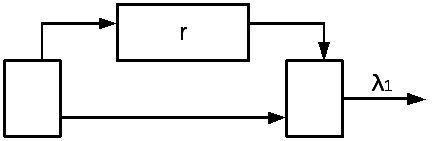

Фильтры Маха-Цандера построены с использованием двух направленных ответвителей и двух обычных волокон, одно из которых является опорным плечом, а в другом показатель преломления варьируется в соответствии с управляющим сигналом.
Оптический поток разделяется на 2 потока, а потом сходятся вновь. Один из потоков проходит через r.
Такой фильтр оказывает влияние на компоненты сигнала, оптически близкие к отфильтрованным, а время задержки равно половине периода фильтруемого компонента оптического сигнала. r = 1/2f = λ /2С
λ – длина вакуума С – скорость света в той среде в которой передаётся.
Фильтр Фабри – Пере
В его основе 2 пластины слегка посеребрянные, расстояние между ними является основным параметром , который определяет фильтрацию фильтра. Они отражают под своим углом поэтому некоторые составляющие усиливают сигнал, а некоторые уменьшают. Та длина волны, кторая не должна пройти теряется в протифовазе.
